bij dit examen
Meerkeuzevragen Schrijf alleen de hoofdletter van het goede antwoord op. Open vragen − Geef niet méér antwoorden dan er worden gevraagd. Als er bijvoorbeeld twee redenen worden gevraagd, geef er dan twee en niet méér. Alleen de eerste twee redenen kunnen punten opleveren. − Vermeld altijd de berekening, als een berekening gevraagd wordt. Als een gedeelte van de berekening goed is, kan dat punten opleveren. Een goede uitkomst zonder berekening levert geen punten op. − Geef de uitkomst van een berekening ook altijd met de juiste eenheid.
opgave 1’S WERELDS GROOTSTE ZONNEDAK
Lees het krantenartikel hieronder.

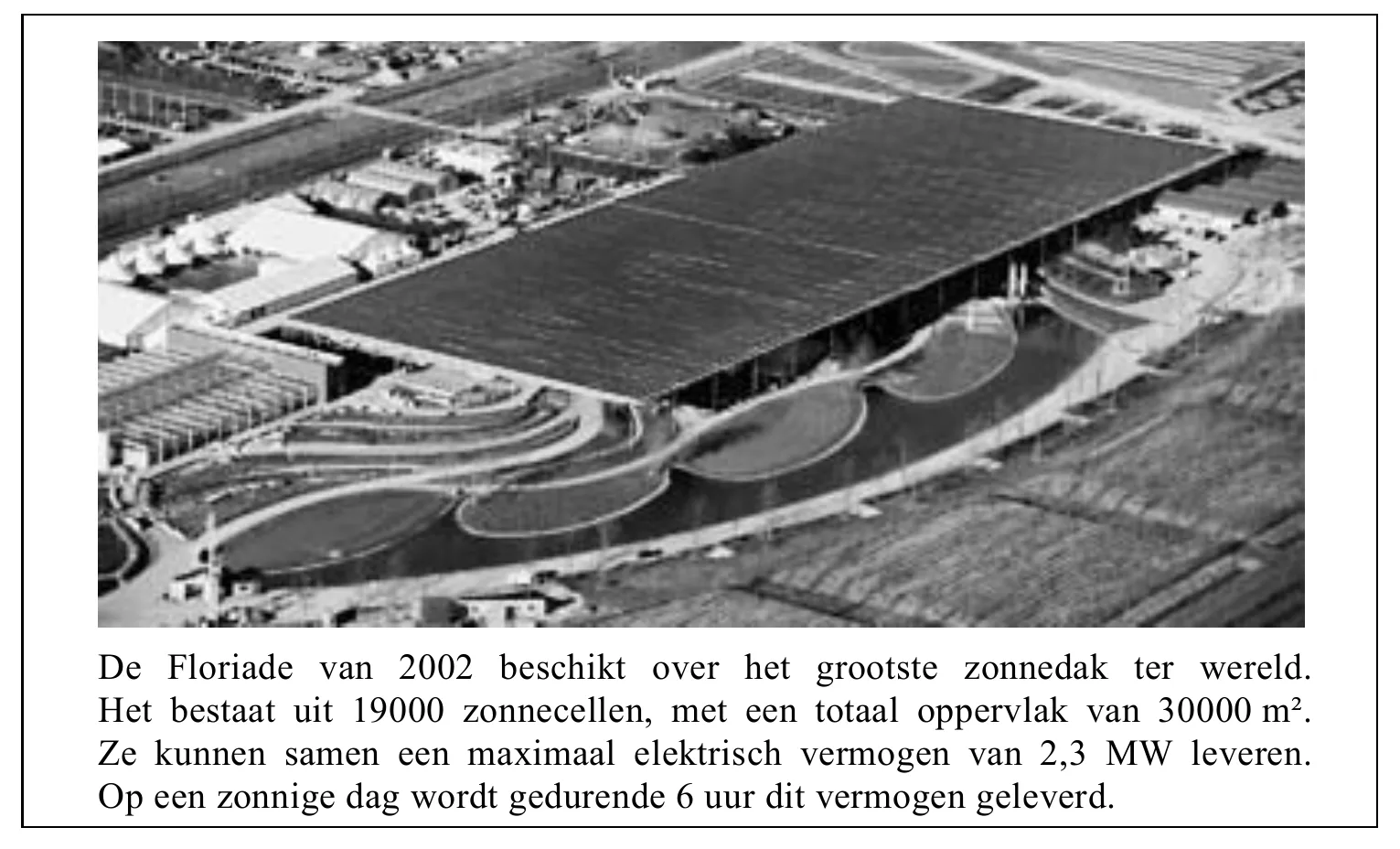

De Floriade van 2002 beschikt over het grootste zonnedak ter wereld. Het bestaat uit 19000 zonnecellen, met een totaal oppervlak van 30000 m². Ze kunnen samen een maximaal elektrisch vermogen van 2,3 MW leveren. Op een zonnige dag wordt gedurende 6 uur dit vermogen geleverd.
12p

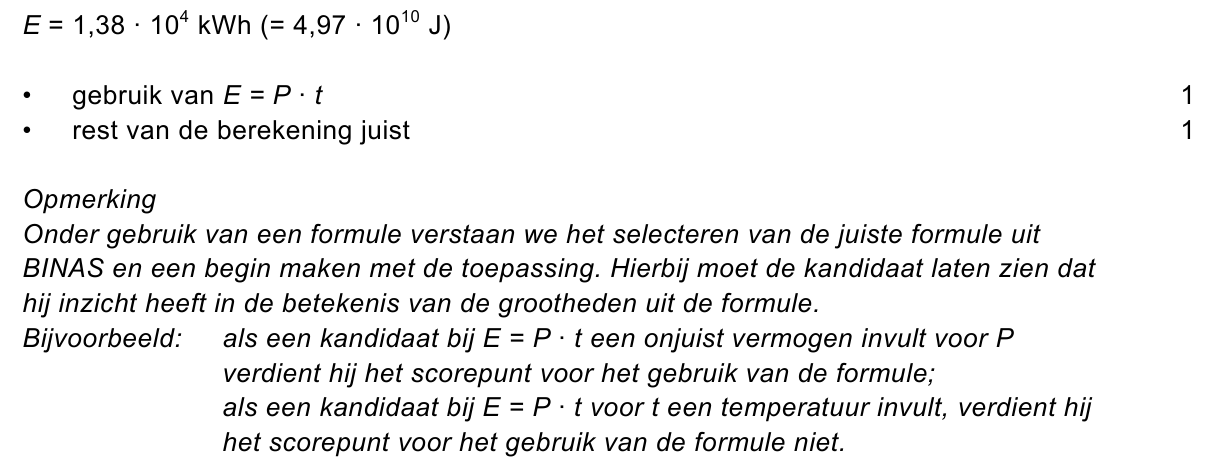

Bereken hoeveel elektrische energie het zonnedak in die tijd levert.
21p
Bekijk de vermogens in het volgende schema.
Hoe groot is het rendement van deze zonnecel?
A 14%
B 16%
C 70%
D 86%
31p
Uit welke energiesoort bestaat de energie die op een zonnecel valt?
A bewegingsenergie
B chemische energie
C stralingsenergie
D warmte
41p
Uit welke energiesoort bestaat de energie die
niet nuttig gebruikt wordt bij een zonnecel?
A bewegingsenergie
B chemische energie
C warmte
D zwaarte-energie
opgave 2‘MASSA’
51p

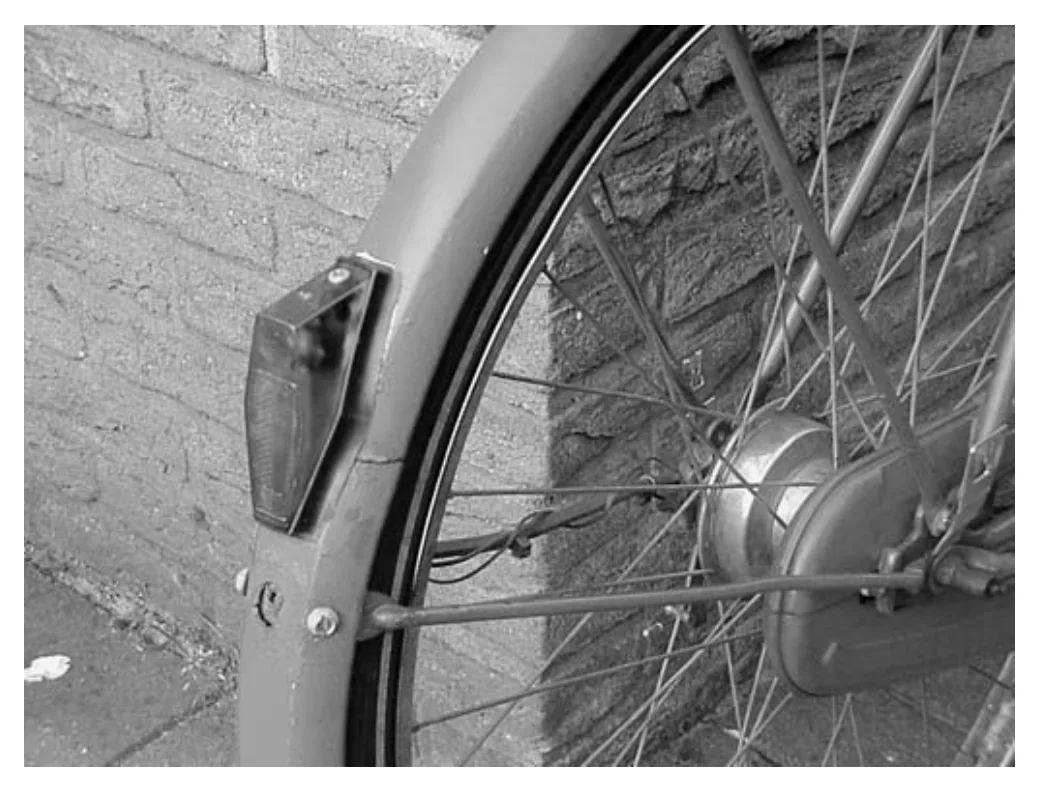

Het achterlicht van Inges fiets brandt niet.
De fietsenmaker zegt dat het achterlicht geen ‘massa’ maakt.
Wat bedoelt de fietsenmaker hiermee?
A Er is geen contact tussen het achterlicht en het spatbord.
B Er is kortsluiting tussen het achterlicht en de dynamo.
C Er is kortsluiting tussen het achterlicht en het spatbord.
opgave 3HEROPLAADBARE ZAKLAMP
Pieter heeft op zijn verjaardag een oplaadbare zaklamp gekregen.

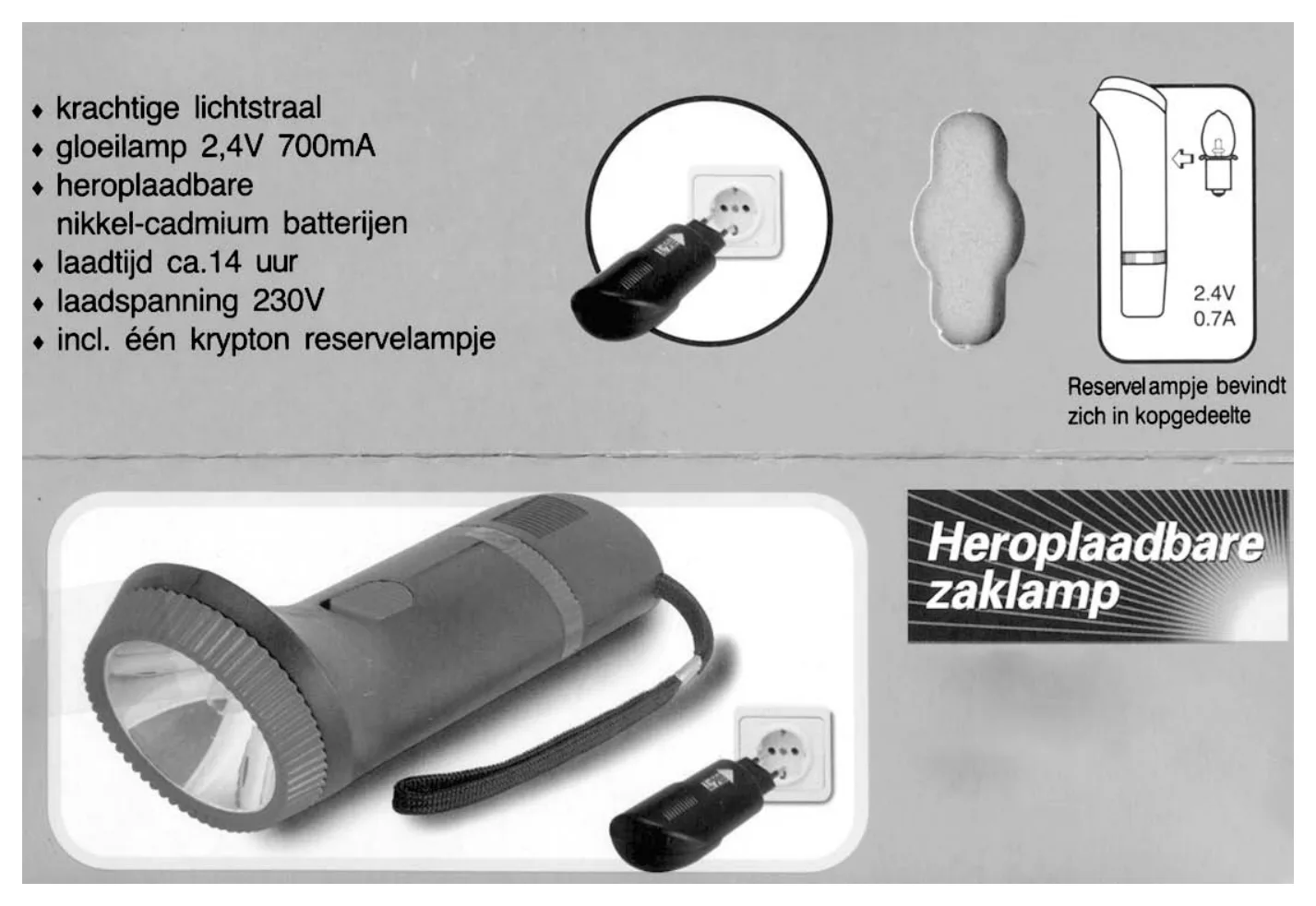

Op de doos staan heel wat gegevens. Zie de figuur hieronder.
Het achterste gedeelte van de zaklamp kan worden aangesloten op het stopcontact om
de batterijen op te laden. De batterijen worden opgeladen met een gelijkspanning die veel
lager is dan de netspanning. Het verlagen van de netspanning gebeurt door een
transformator.
61p
Waarom is een transformator alleen niet voldoende om de batterijen op te laden?
71p
De netspanning wordt omlaag getransformeerd. Pieter beweert dat het aantal windingen
aan de secundaire kant kleiner moet zijn dan aan de primaire kant.
Wat kun je zeggen over de bewering van Pieter?
A Deze is juist.
B Deze is onjuist.
C Daar is niets over te zeggen.
81p
Een transformator bestaat uit spoelen en een metalen kern.
Van welk materiaal moet de kern gemaakt zijn voor een goede werking van de
transformator?
A aluminium
B koper
C ijzer
D Elk van de bovenstaande materialen is mogelijk.
94p
De lamp brandt gedurende 15 minuten met de vermelde spanning en stroomsterkte.
Bereken de hoeveelheid energie die hiervoor nodig is.
opgave 4EEN PIETSJE MEER BENZINE ?
Er gaan stemmen op om auto’s te verplichten ook overdag met de lichten aan te rijden.
Dit zou de verkeersveiligheid ten goede komen. Mensen uit de milieubeweging zijn tegen
dit voorstel. Daarover gaat het volgende krantenartikel.
Een pietsje meer benzine
meer benzine. Daarom is de milieubeweging
tegen de voorgenomen EU-maatregel die
auto’s verplicht ook overdag met de lichten
aan te rijden.
In een brief aan de minister becijfert de
stichting ‘Natuur en Milieu’ het extra
brandstofverbruik (en CO2-uitstoot) op 2 tot 3
procent. Verplicht licht gaat in tegen alle
pogingen het broeikaseffect te bestrijden.
.
In een auto wordt de elektriciteit voor de lichten geleverd door de accu.
Als de auto rijdt, wordt de accu voortdurend opgeladen door de dynamo.

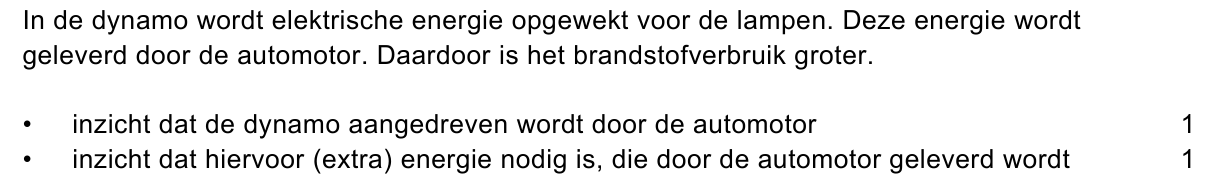

102p
Leg uit waarom het brandstofverbruik bij rijden met de lichten aan groter is dan bij
rijden zonder licht. Betrek de dynamo in het antwoord.
114p
De verlichting van een auto heeft onder normale omstandigheden een vermogen van
150 W. Per jaar rijdt een auto overdag 800 uur. Eén liter benzine levert in een
benzinemotor een nuttige energie op van 12000 kJ.
Bereken hoeveel liter benzine het per jaar extra kost om de lichten van die auto
overdag te laten branden.
opgave 5FIETSEN
De leerlingen van de derde klas doen op de parkeerplaats bij de school een
fietspracticum. Dat gaat als volgt: er wordt een baan uitgezet van 60 meter lang.
Om de 10 meter staat een leerling met een stopwatch.
De leerlingen doen drie proeven.
Bij proef 1 staat een leerling met een vlag bij de start (de starter) en zit een leerling op de
fiets klaar om te vertrekken.
Zie de figuur hieronder. De tekening is niet op schaal.
Op een bepaald moment geeft de starter een sein met de vlag. Alle leerlingen starten dan
de tijdmeting. Op dat moment trekt de fietser op. Als de fietser punt A passeert, stopt de
leerling die daar staat de stopwatch. Als de fietser punt B passeert, stopt de leerling die
daar staat de stopwatch, enzovoort.
De resultaten staan in de onderstaande tabel.
Resultaten Proef 1:

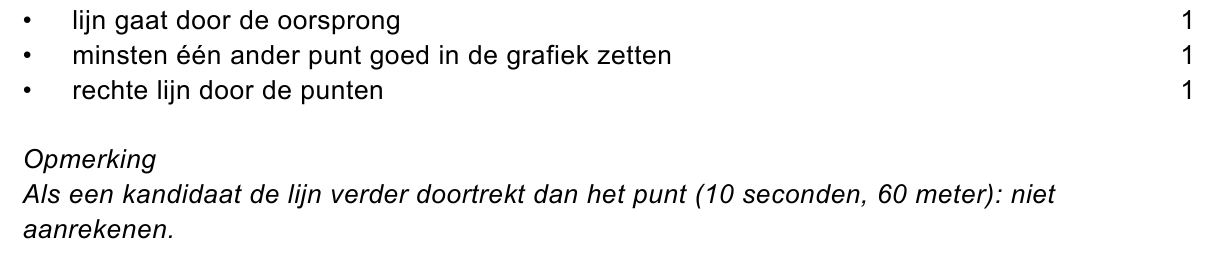

123puitwerkbijlage
Maak van de gegevens uit de tabel op de uitwerkbijlage een
s,t-diagram.
132p
Tijdens de eerste meters was de versnelling van de fietser 0,75 m/s
2.
De massa van de fietser en fiets samen is 80 kg.
Bereken de netto kracht op de fiets tijdens de eerste meters.
143puitwerkbijlage
Hierna doen de leerlingen
proef 2.
Nu laten de leerlingen een fietser met een constante snelheid van 6 m/s de baan
passeren. Deze fietser fietst dus al 6 m/s bij het passeren van de startlijn. Na 60 meter is
zijn snelheid niet veranderd.
Teken op de uitwerkbijlage in hetzelfde
s,t-diagram een stippellijn die hoort bij deze
meting.
152puitwerkbijlage
Tot slot doen de leerlingen
proef 3.
Net als bij proef 1 laten de leerlingen weer een fietser optrekken vanuit stilstand.
Nu neemt de fietser echter een medeleerling achterop. De trapkracht van de fietser blijft
even groot als bij proef 1.

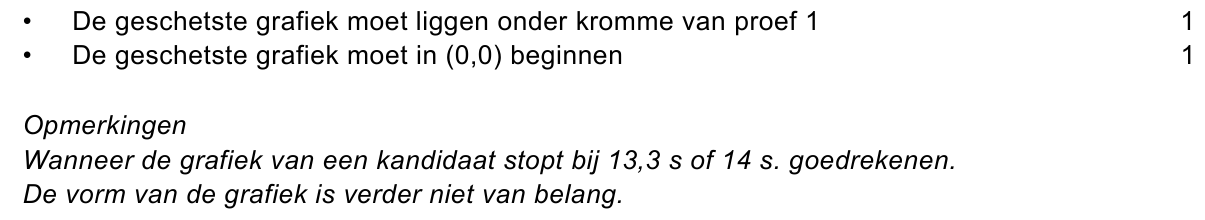

De leerlingen willen de v,t-grafieken van proef 1 en proef 3 vergelijken.
Op de uitwerkbijlage staat een diagram waarin de v,t-grafiek van proef 1 getekend is.
Schets in dit diagram hoe de
v,t-grafiek van proef 3 eruit zou kunnen zien.
opgave 6ATTRACTIES

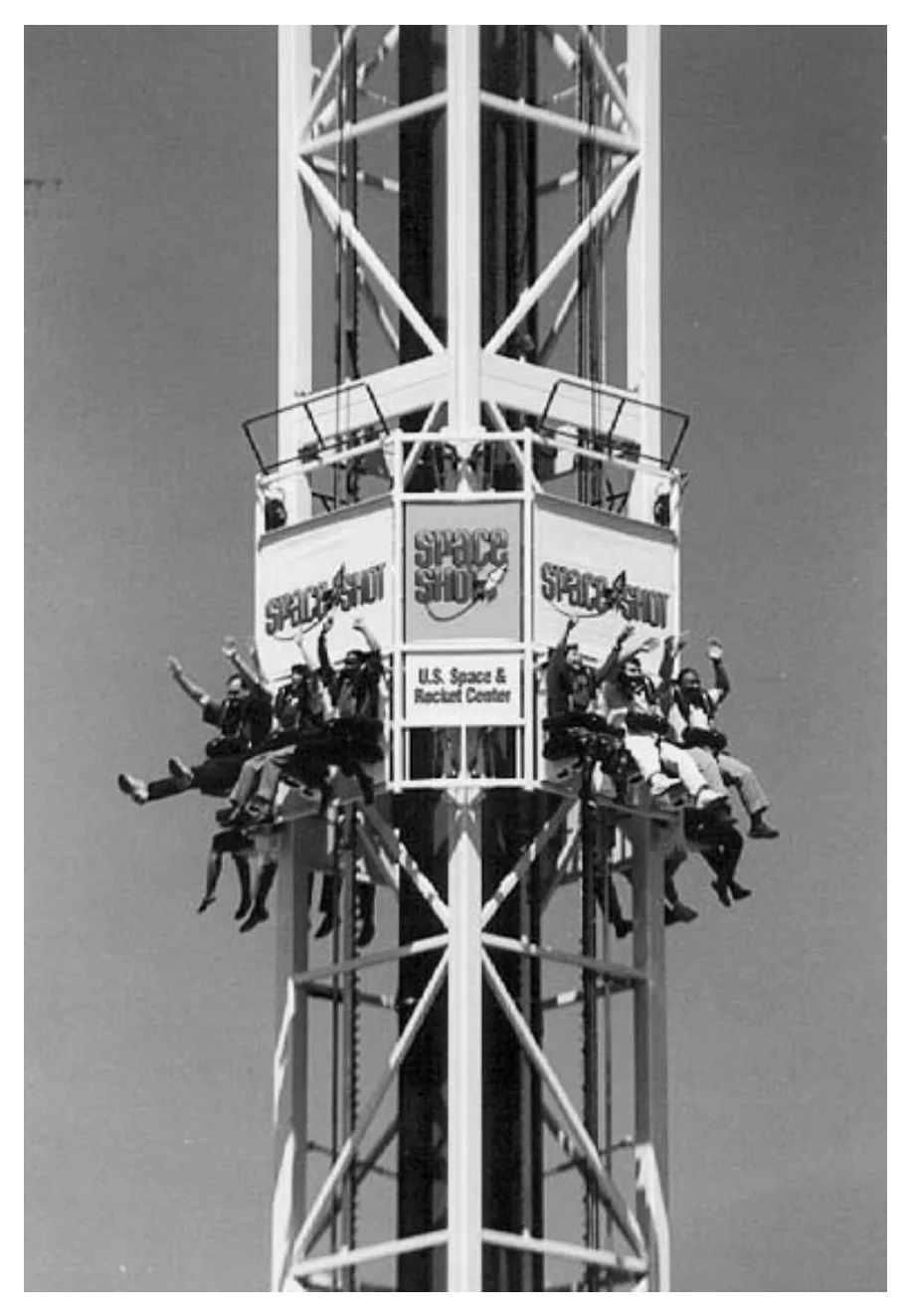

Op een excursie naar een attractiepark gaan leerlingen in de Space Shot.
Daar word je recht omhoog geschoten. In 1,5 seconde bereik je een snelheid van 20 m/s.
Daarna valt de stuwkracht weg. Door de zwaartekracht beweeg je steeds langzamer
omhoog tot het hoogste punt. Daarna val je omlaag.
Vlak boven de grond word je afgeremd.
We nemen aan dat de beweging in de eerste 1,5 seconde éénparig versneld is.
162p
Bereken de versnelling tijdens die 1,5 seconde.
173p

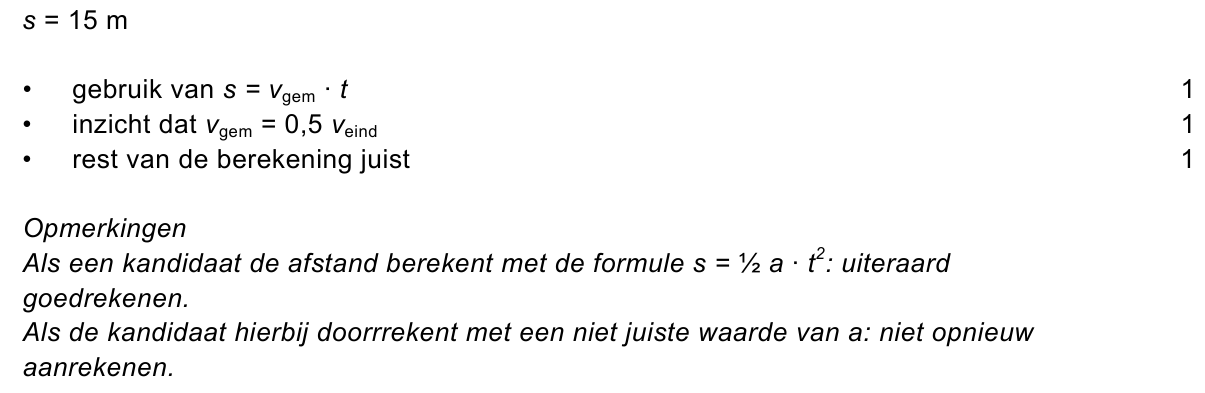

Bereken de afstand die tijdens het omhoog schieten in die 1,5 s wordt afgelegd.
181p
Terug op school bespreken de leerlingen hun ervaringen in de Space Shot.
De docent doet daarom een demonstratieproef.
Zij neemt een veerunster waaraan een massa van 100 gram hangt.
Om de lancering na te doen, trekt zij de veerunster met het blokje eraan snel omhoog.
Hoe groot is de kracht die de veerunster aangeeft terwijl zij dit doet?
A 0 N
B een waarde tussen 0 en 1 N
C 1 N
D een waarde groter dan 1 N

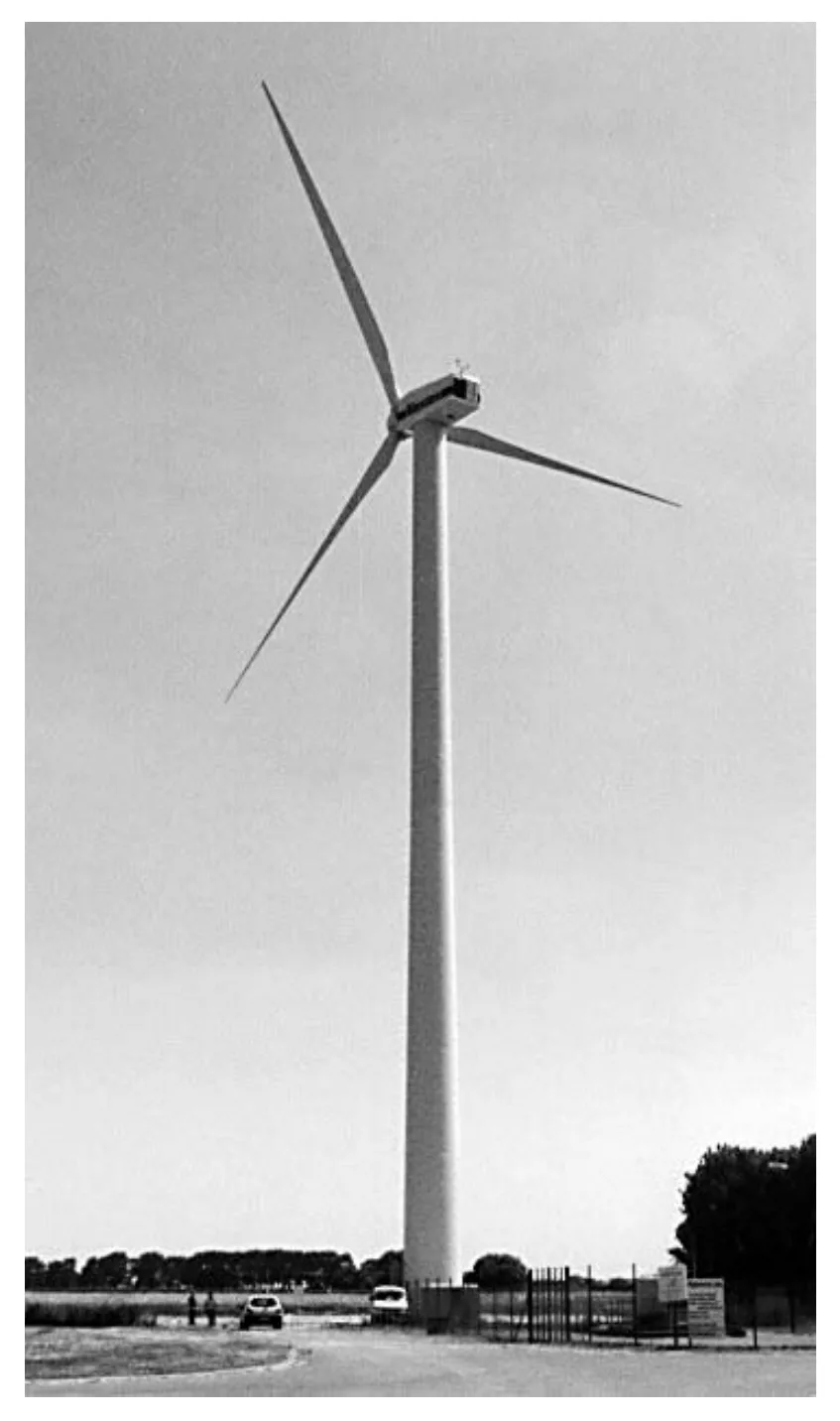

opgave 7GELUID VAN WINDTURBINES

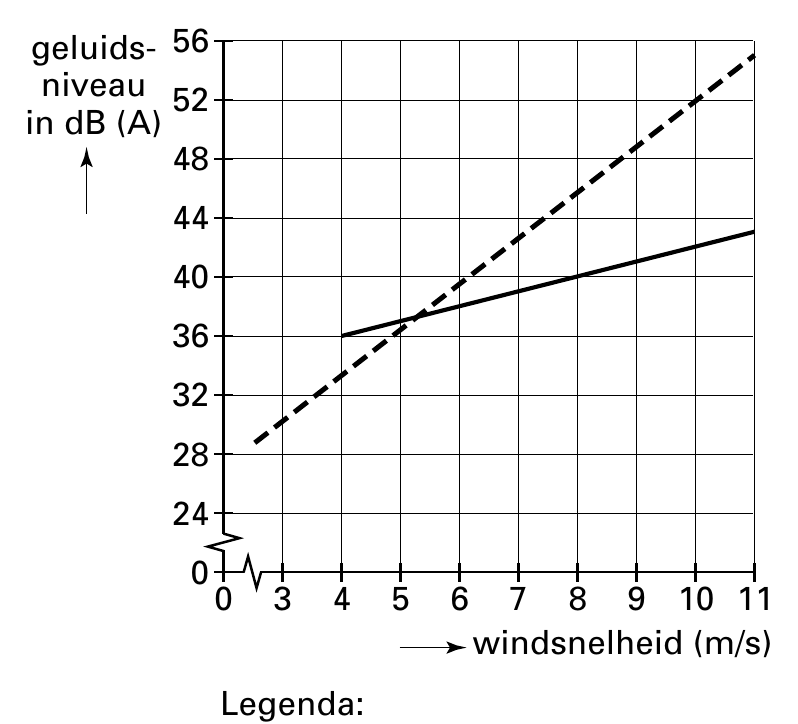

Geluidsniveaus zijn in drie zones verdeeld. In welke zone valt het geluidsniveau van de bronsterkte? A veilig geluid B gevaarlijk geluid, kans op gehoorbeschadiging C toenemende kans op gehoorbeschadigingen Naast het geluid van de windmolen moet men ook rekening houden met het achtergrondgeluid. Achtergrondgeluid kan afkomstig zijn van andere al aanwezige geluidsbronnen, zoals een autoweg of een agrarisch bedrijf. Achtergrondgeluid wordt echter ook veroorzaakt door de wind. De sterkte van het geluid van de wind is afhankelijk van de windsnelheid. In de figuur hieronder zie je het diagram dat het geluidsniveau van een windturbine en het achtergrondgeluid weergeeft. Diagram 2 Windturbinegeluid en Achtergrondgeluid Beide zijn gemeten bij een woning die zich op enige afstand van de windmolen bevindt. achtergrondgeluid windturbinegeluid
De snelheid van de tip (het uiteinde van een rotorblad) is sterk bepalend voor het windturbinegeluid. Een bepaalde windturbine heeft rotorbladen van elk 15 meter lang. In één omwenteling legt het uiteinde van een rotorblad een afstand af van 94 m. Op een bepaald moment maakt de turbine 65 toeren per minuut. Hoe groot is dan de snelheid van de tip van deze windturbine? A 16 m/s B 34 m/s C 51 m/s D 102 m/s
opgave 8STEMVORK
241p
Annie slaat tegen een stemvork aan, die daardoor begint te trillen.
Hieronder staan vier grafieken waarin de geluidssterkte is uitgezet tegen de tijd.
Welke van de vier grafieken geeft het beste de geluidssterkte van de trillende stemvork
weer?
A grafiek A
B grafiek B
C grafiek C
D grafiek D
opgave 9KOKOSNOOT
Wat is de belangrijkste functie van de harde schaal van een kokosnoot en met welke veiligheidsvoorziening van een auto is die vergelijkbaar? functie vergelijkbaar met A verdeelt de kracht kreukelzone B verdeelt de kracht kooiconstructie C verlengt de remweg kreukelzone D verlengt de remweg kooiconstructie
opgave 10OUD APPARAAT

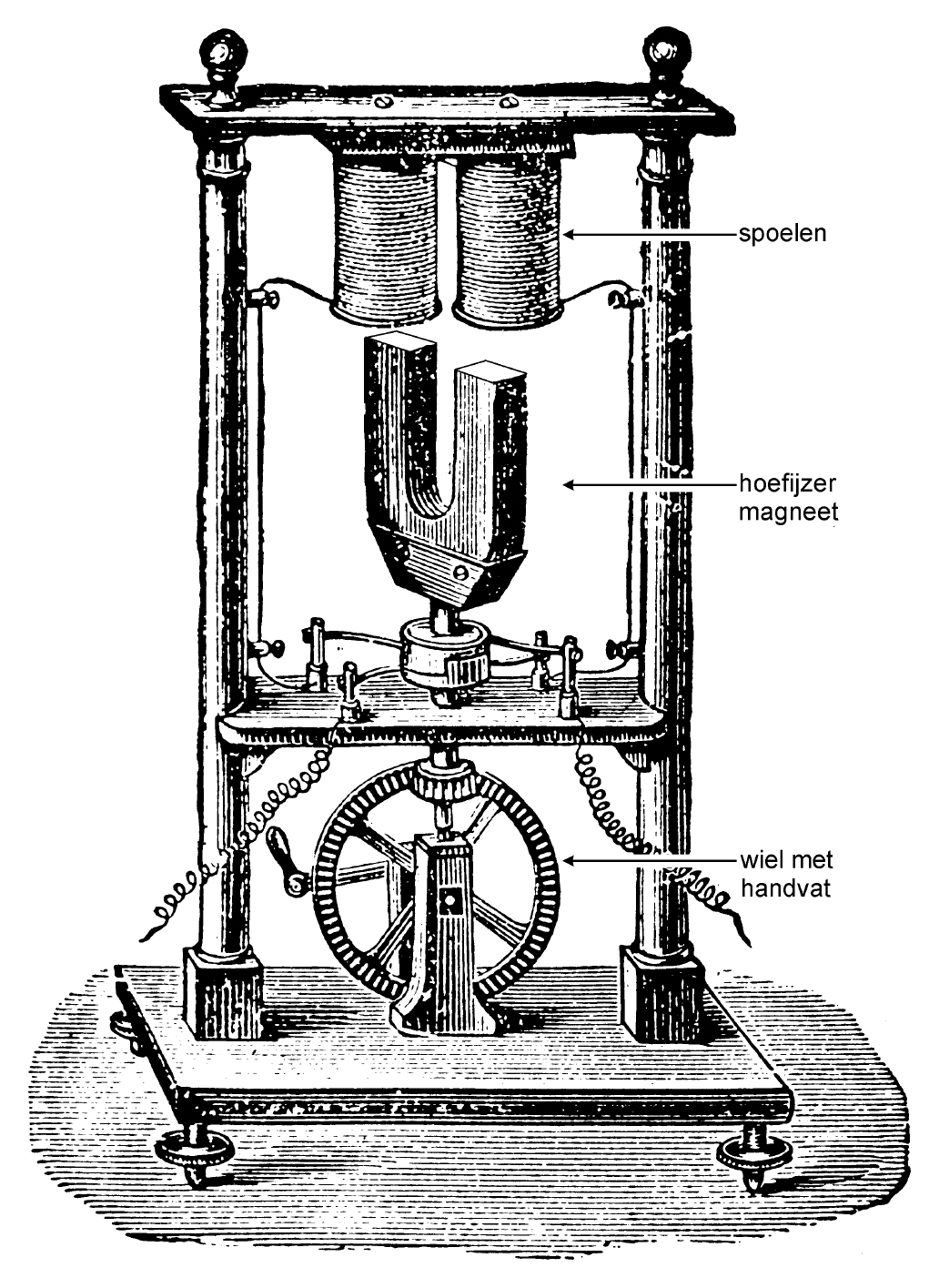

Tijdens een buitenlandse reis zien leerlingen in een wetenschapsmuseum een oud
apparaat.
Als je aan het handvat van het wiel draait, gaat de hoefijzermagneet ronddraaien.
271p
Welk ‘oud apparaat’ is dit?
A condensator
B dynamo
C relais
D transformator
opgave 11PRAKTISCHE OPDRACHT: TRANSFORMATOR
Dilek en Tom voeren op school een praktische opdracht voor natuurkunde uit.

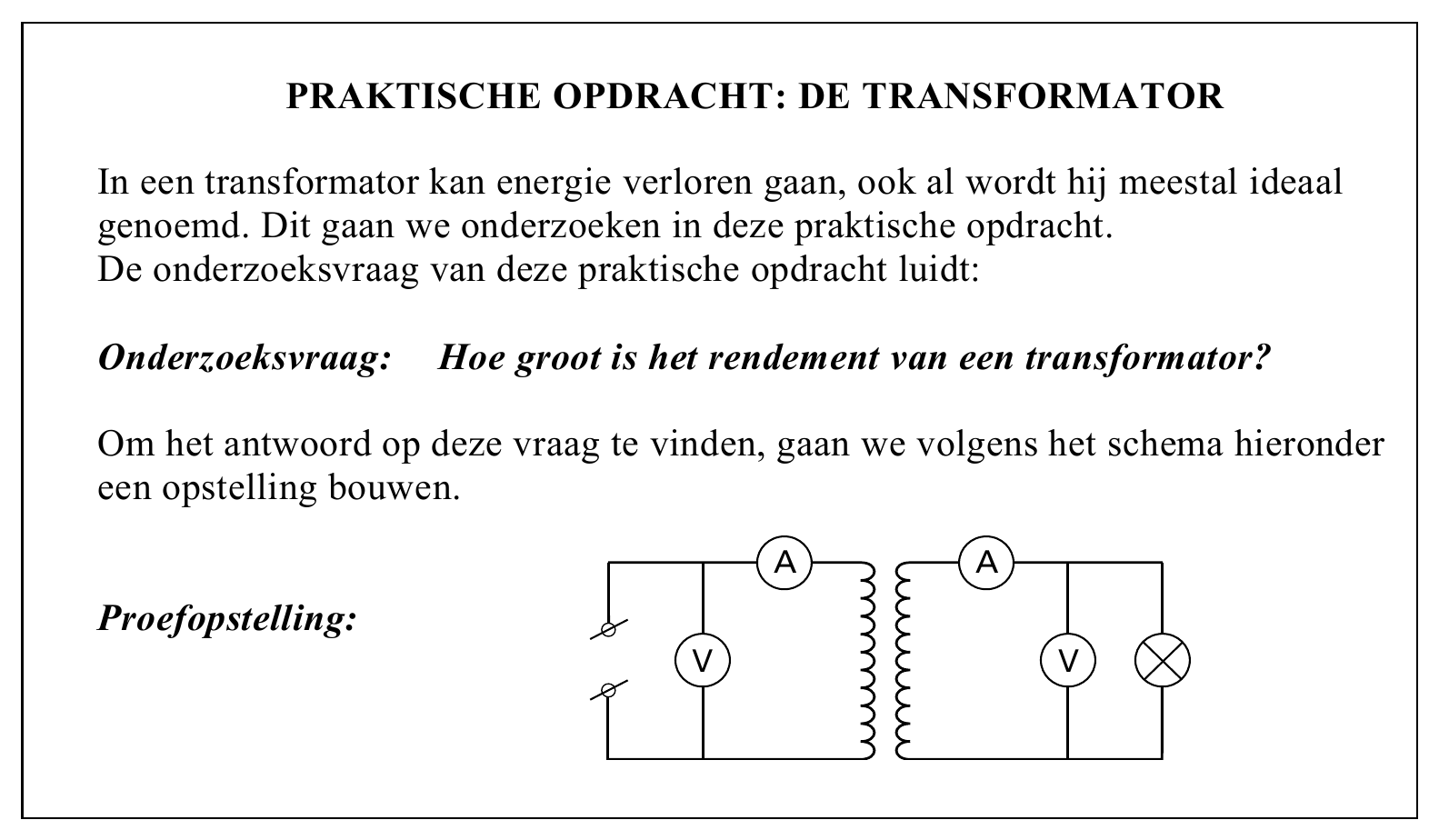

PRAKTISCHE OPDRACHT: DE TRANSFORMATOR In een transformator kan energie verloren gaan, ook al wordt hij meestal ideaal genoemd. Dit gaan we onderzoeken in deze praktische opdracht. De onderzoeksvraag van deze praktische opdracht luidt: Onderzoeksvraag: Hoe groot is het rendement van een transformator? Om het antwoord op deze vraag te vinden, gaan we volgens het schema hieronder een opstelling bouwen. A A Proefopstelling: V V
Dilek en Tom beginnen met een lijst van benodigdheden te maken.
Benodigdheden: • 2 spanningsmeters
• 2 stroommeters
• batterij
• transformator
• lampje
• voldoende snoeren
282p
De docent controleert de lijst van de benodigdheden. Hij zegt dat daarin iets niet goed is.
Leg uit waarom Dilek en Tom met deze benodigdheden niet in staat zijn de opdracht
te doen.
294p
Dilek en Tom herstellen hun fout en gaan met een correcte opstelling meten.
Ze zijn bij deze proef alleen geïnteresseerd in het rendement van de transformator.
Daarom kiezen ze voor de primaire en de secundaire spoel allebei 400 windingen.
Van de meetresultaten maakt Tom de tabel hieronder:
Bereken met de gegevens van Tom en Dilek het rendement van de transformator.
301p
Bij de conclusie in hun werkstuk schrijven Tom en Dilek het volgende:
Conclusie: Ook zonder meting kun je merken dat het rendement
van een transformator geen 100% kan zijn.
Schrijf een waarneming op waaraan je dit kunt merken.
311p

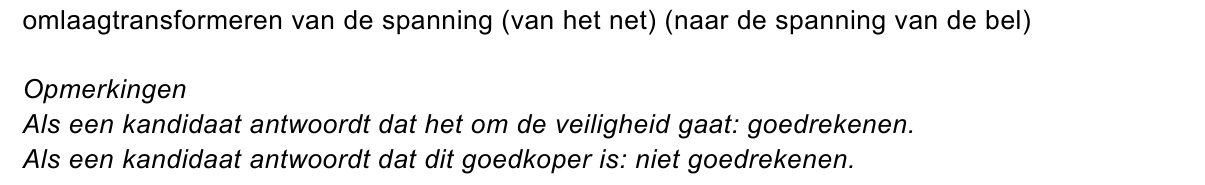

Tot slot schrijven ze iets over het gebruik van een transformator.
Toepassing: In huis wordt een transformator onder andere
gebruikt bij een deurbel.
Wat is de functie van de transformator bij een deurbel?
opgave 12BLAASINSTRUMENTEN
Eline speelt met haar trombone een zuivere toon. Dit geluid meet zij met de computer.
In haar verslag maakt ze hiervan een vereenvoudigde afbeelding.
Zie de figuur hieronder.
De toon die zij speelt heeft een frequentie van 250 Hz.
323p
Bereken welke tijd er bij A hoort te staan.
331p

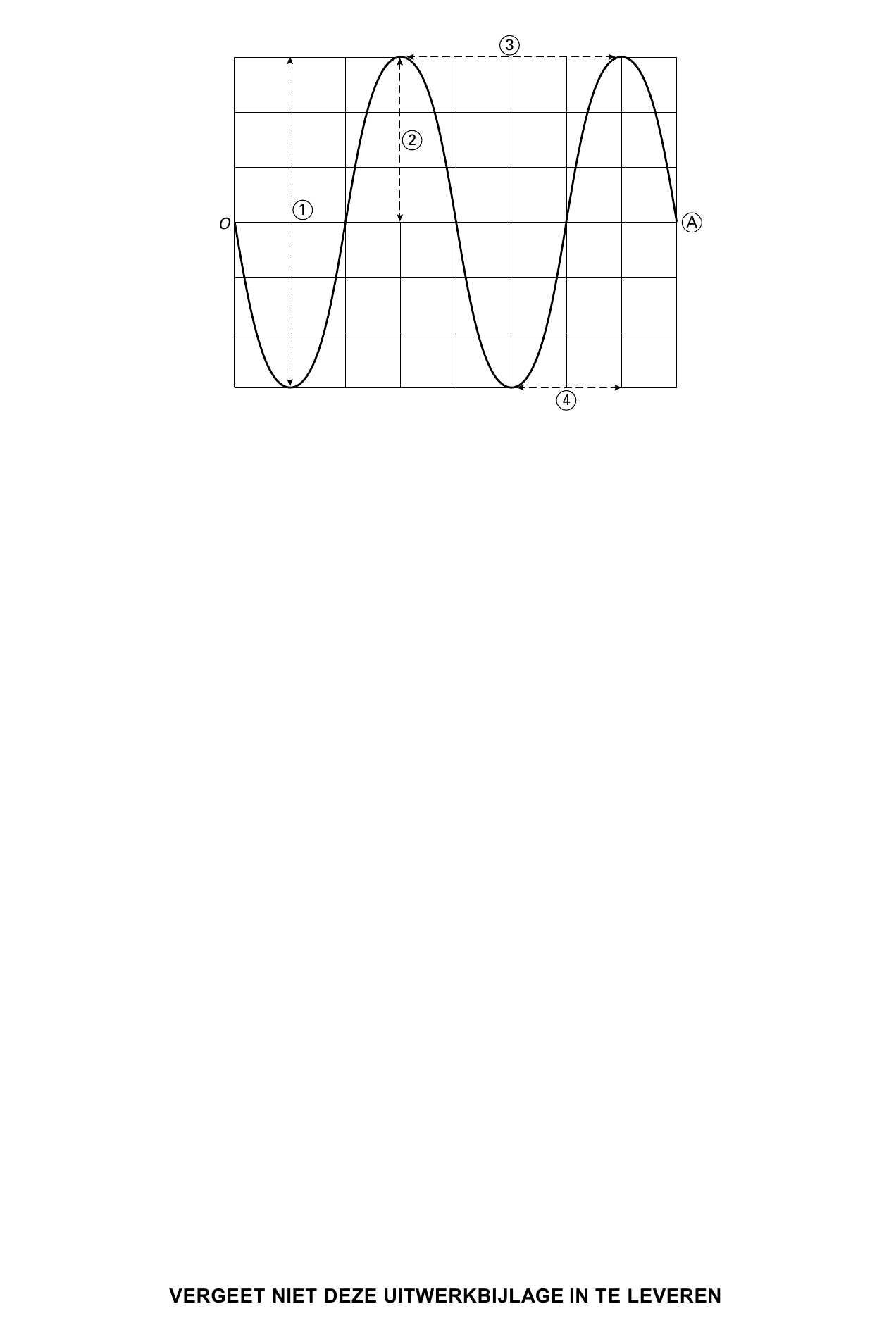

In de figuur staan vier pijlen.
Welk van de pijlen geeft de amplitude weer?
A pijl 1
B pijl 2
C pijl 3
D pijl 4
342puitwerkbijlage
Klaas speelt trompet. Hij maakt met zijn trompet een zuivere toon van 500 Hz.
Hij speelt zijn toon zachter dan de toon die Eline speelt.
Op de uitwerkbijlage staat de figuur van de toon van Eline ook afgebeeld.
Teken in de figuur op de uitwerkbijlage de afbeelding van de toon die Klaas speelt.
LED

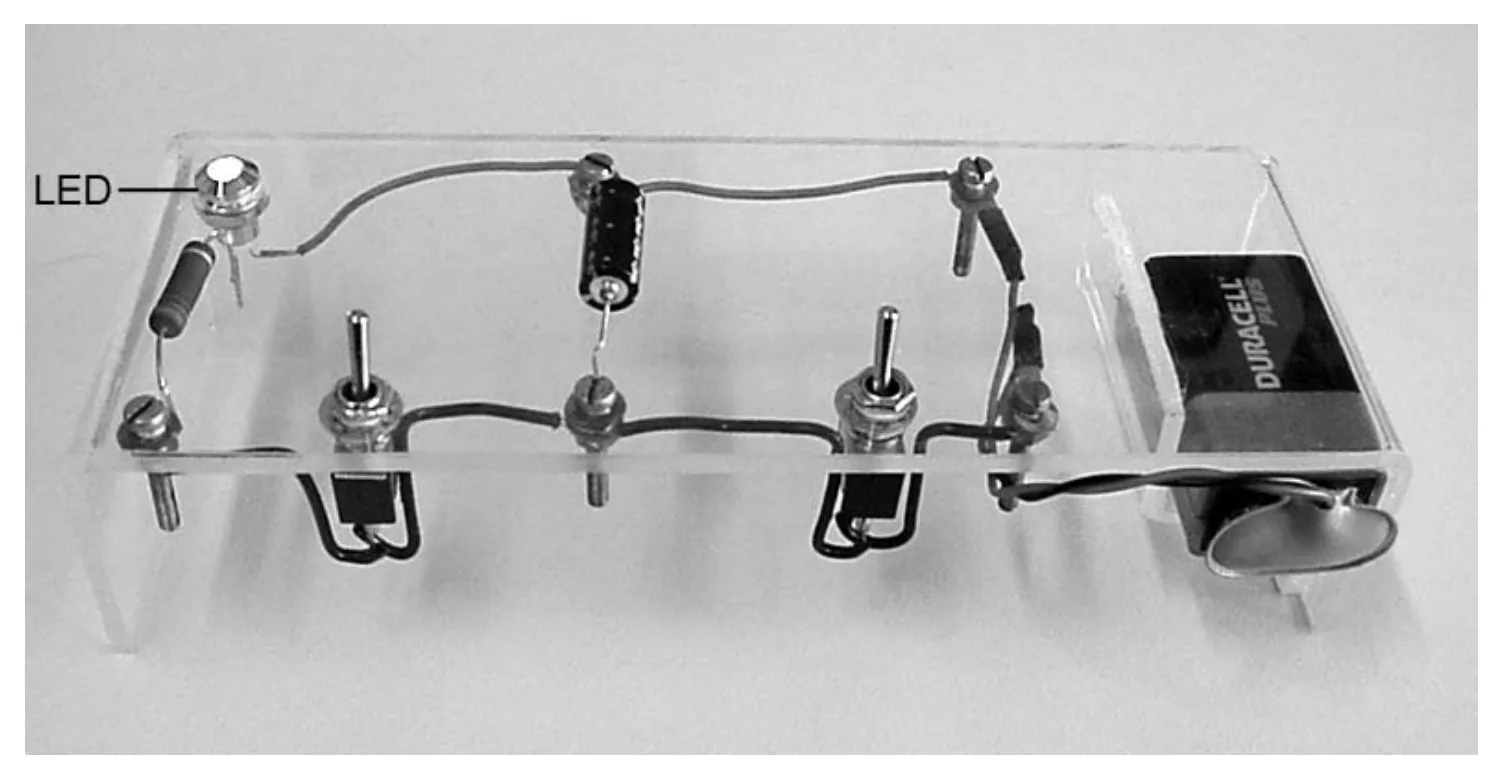

Voor de natuurkundeles is een apparaatje gemaakt. Zie de foto hieronder.
Het schakelschema van het apparaatje staat hieronder getekend.
351p
Wat gebeurt er met de LED als je de schakelaars S
1 en S
2 allebei sluit?
361p
Je sluit alleen S
2. Hierdoor laadt de condensator op. Daarna open je S
2 en sluit je S
1.
De LED geeft nu een flitsje.
Waarom geeft de LED nu een flitsje?
371p
In de schakeling zit ook een weerstand.
Waarom is een weerstand in de schakeling opgenomen?
A om de stroomsterkte door de LED klein te maken
B om de stroomsterkte door de LED groot te maken
C om de spanning over de LED hoog te maken
D om het vermogen van de LED groot te maken
opgave 13ACROBATEN

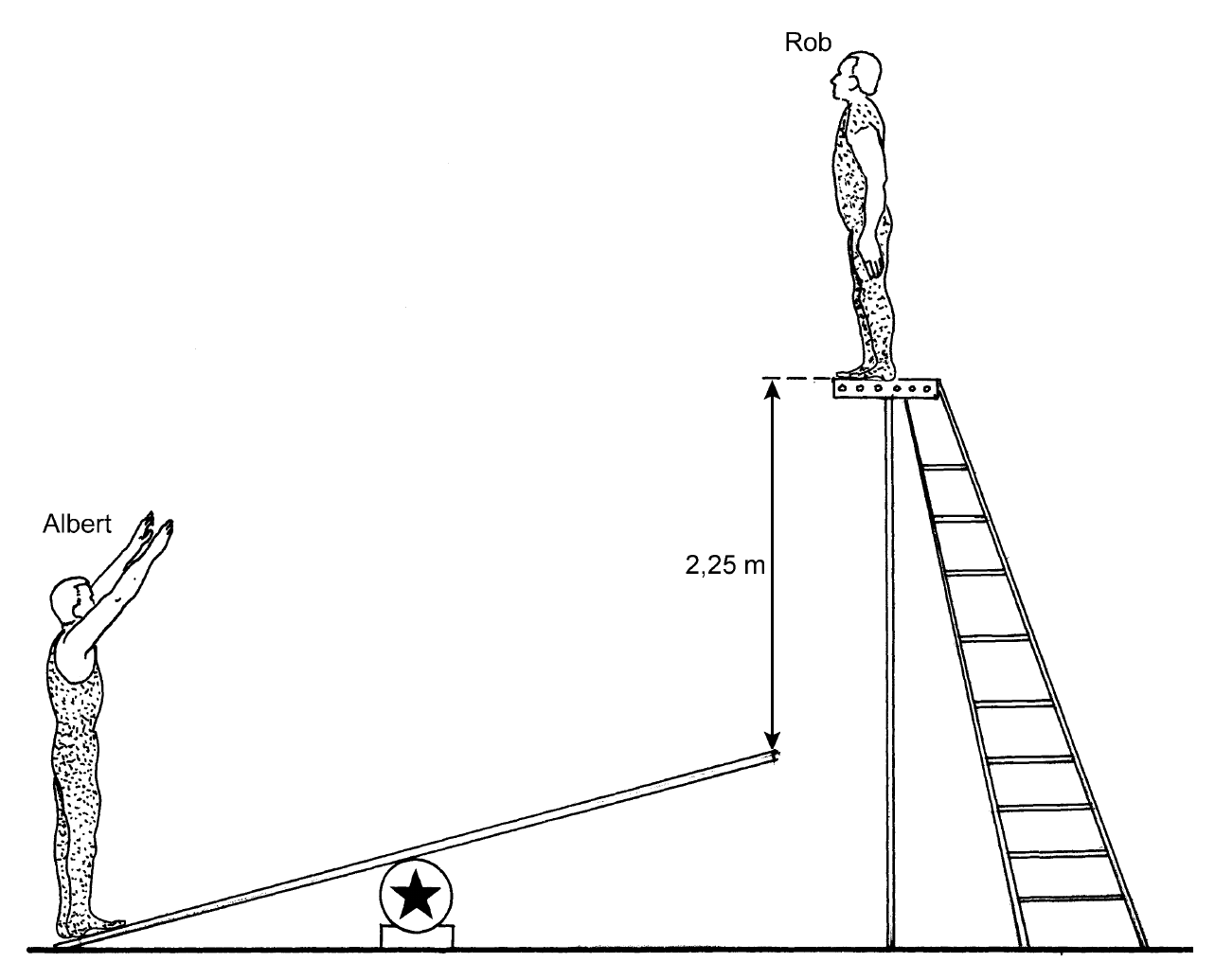

Tijdens een circusact stapt Rob vanaf een verhoging en komt neer op een plank.
Hierdoor wordt Albert omhoog geschoten. Zie de figuur hieronder.
384p
Rob heeft een massa van 90 kg. Verwaarloos de invloed van de wrijving.
Bereken de snelheid van Rob op het moment dat hij op de plank neerkomt.
392p
Albert is veel lichter dan Rob.
Leg uit wat dit voor gevolg heeft voor de hoogte die Albert kan bereiken. Gebruik in je
uitleg het begrip energie.
opgave 14NIJPTANG

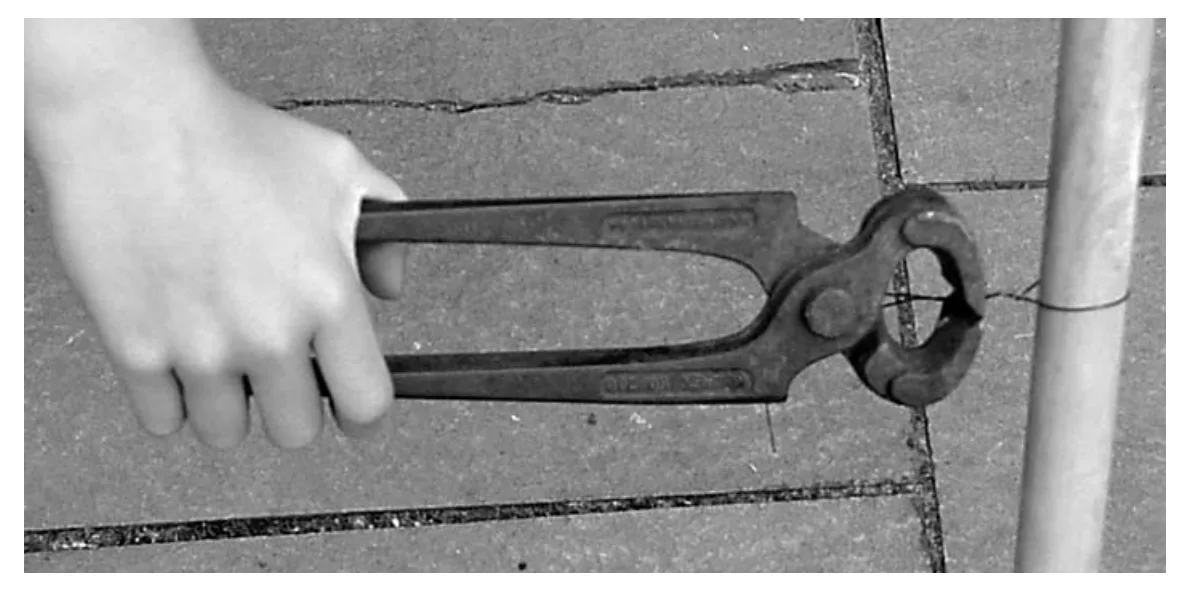

Met een nijptang kan ijzerdraad in elkaar gedraaid worden en vervolgens afgeknipt.
Zie de foto hieronder.

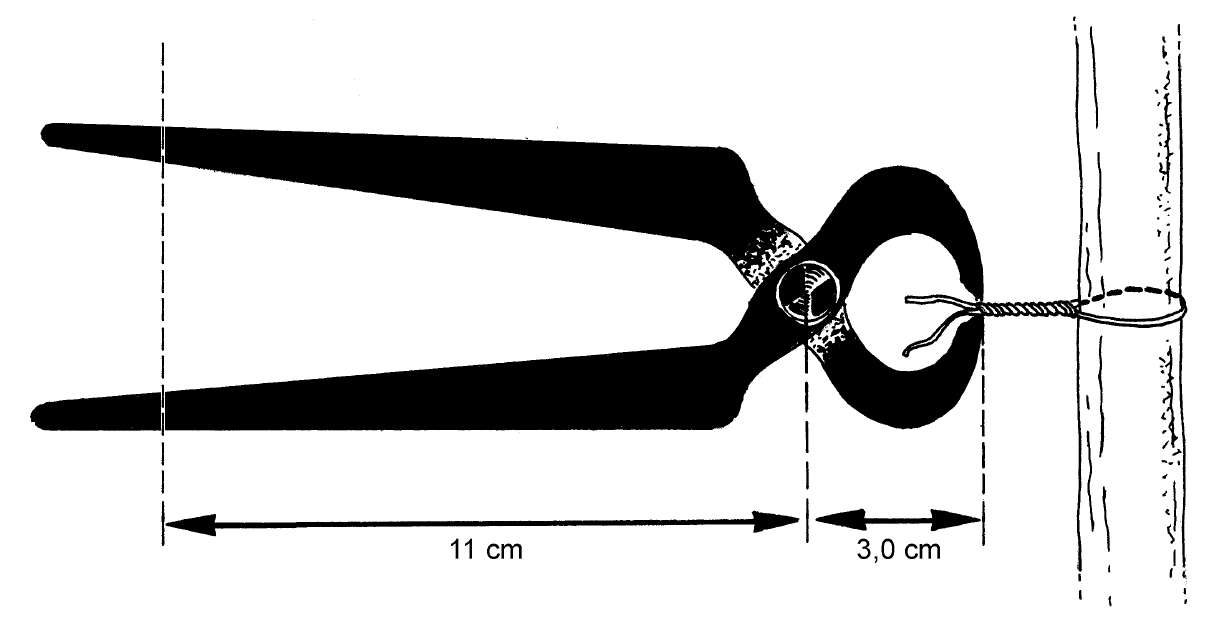

Van deze situatie staat hieronder een schematische tekening
De hand oefent bij de linker stippellijn een kracht van 40 N uit.

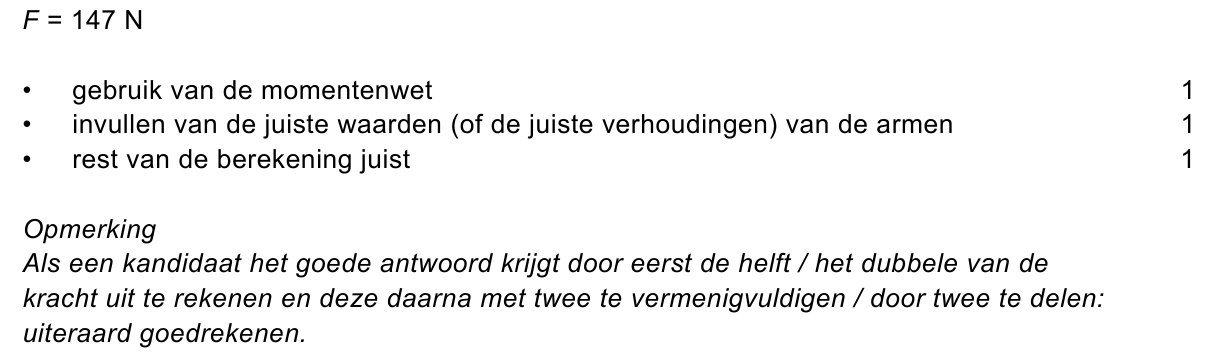

403p
Bereken met behulp van de gegevens uit de figuur hierboven de kracht die de bek op
het ijzerdraad uitoefent.
Je kunt ook een nijptang gebruiken met een kleinere bek.
Zie de figuur hieronder.
412p
De hand oefent ook nu bij de linker stippellijn een kracht van 40 N uit.
Leg uit of de kracht van de bek op het ijzerdraad nu groter of kleiner is dan bij de
bovenste tang.
opgave 15HITTEGOLF
Henk leest het volgende krantenartikel.
Hittegolf
De spoorbrug over de Bols- De temperatuur van de
spoorstaven kon de brug niet
meer worden gesloten.
bron: Leeuwarder Courant, augustus 2002
421p
Door welke manier van warmtetransport komt de warmte van de zon bij de spoorstaven?
A geleiding
B straling
C stroming
431p
De spoorstaaf wordt aan de zonnekant het eerst warm.
Welke manier van warmtetransport zorgt ervoor dat de spoorstaaf ook op andere plaatsen
warm wordt?
A geleiding
B straling
C stroming
441p
Met welke temperatuur in Kelvin komt 70 °C overeen?
A -343 K
B -203 K
C 203 K
D 343 K
451p
Henk weet dat spoorstaven niet van ijzer, maar van staal zijn gemaakt.
Tot welke temperatuur moeten stalen spoorstaven worden verwarmd om te gaan
smelten?
