Eindexamen natuurkunde vwo 2023, tijdvak 1

opgave 1Langlaufen in klassieke stijl

Langlaufen is een wintersport waarbij een
figuur 1
langlaufer vooruitkomt op ski’s door zich af te
zetten tegen een besneeuwde ondergrond.
Bij de klassieke stijl moet de langlaufer
gedurende de hele beweging zijn beide ski’s
evenwijdig aan elkaar houden, zodat ze in de
twee gleuven in de sneeuw, de loipe, blijven. Zie
figuur 1.
Binnen de klassieke stijl zijn twee verschillende
technieken mogelijk: de dubbelstoktechniek
(figuur 1) en de diagonaalpastechniek (figuur 2).
figuur 1
Dubbelstoktechniek
Bij de dubbelstoktechniek is het
figuur 2
mogelijk om in korte tijd een hoge snelheid
te ontwikkelen. De langlaufer gebruikt dan
alleen de twee skistokken om zichzelf vooruit te
duwen, terwijl beide ski’s naast elkaar blijven.

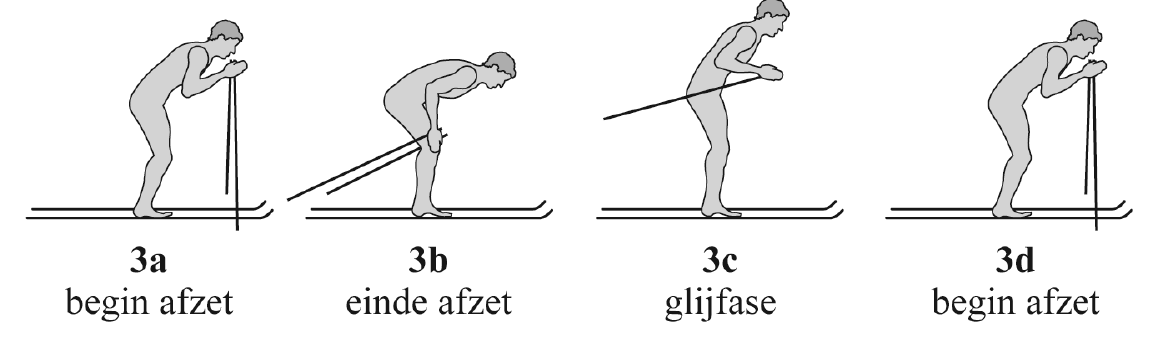

In figuur 3 is één bewegingscyclus van de
dubbelstoktechniek schematisch weergegeven
in vier plaatjes.
figuur 2 Bij de dubbelstoktechniek is het
figuur 3
figuur 3

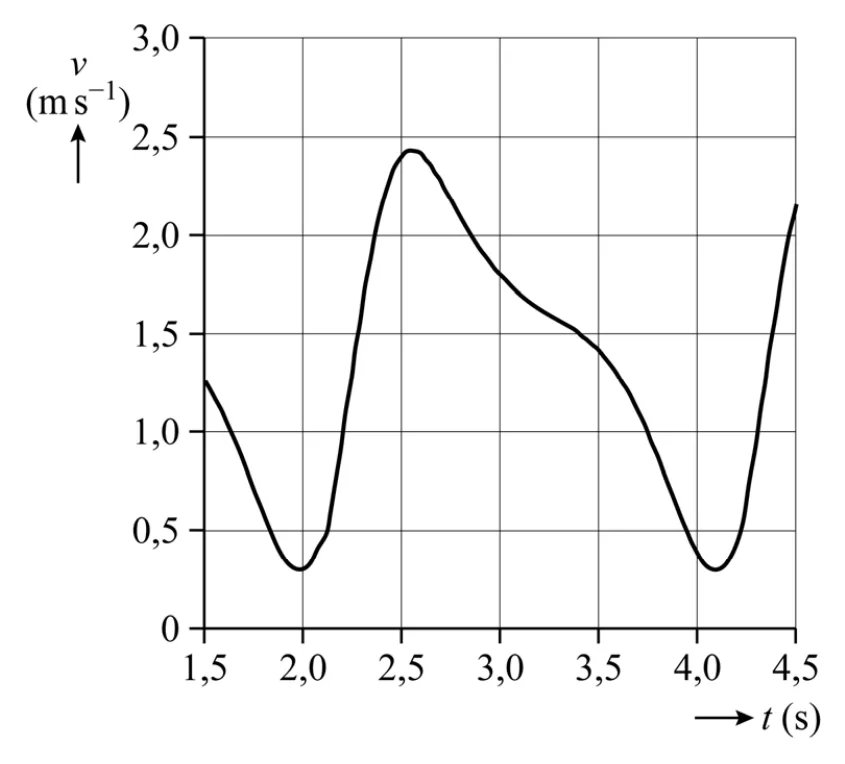

Met behulp van videometen is de beweging van een langlaufer met de
dubbelstoktechniek vastgelegd. In figuur 4 staat een klein gedeelte van
deze beweging afgebeeld. De figuur toont iets meer dan één volledige
bewegingscyclus.
figuur 4
figuur 4

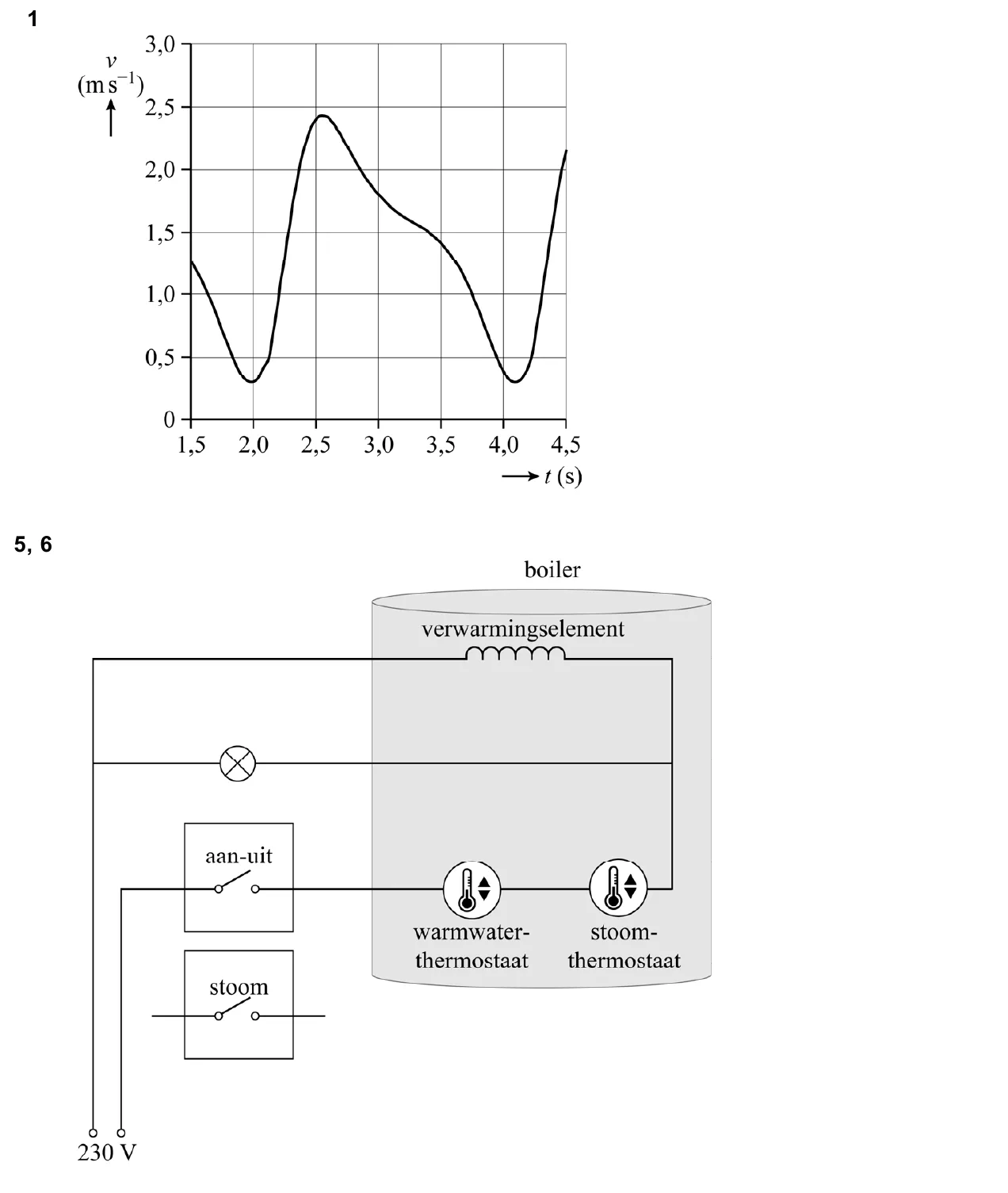

Figuur 4 staat ook op de uitwerkbijlage.
14puitwerkbijlage

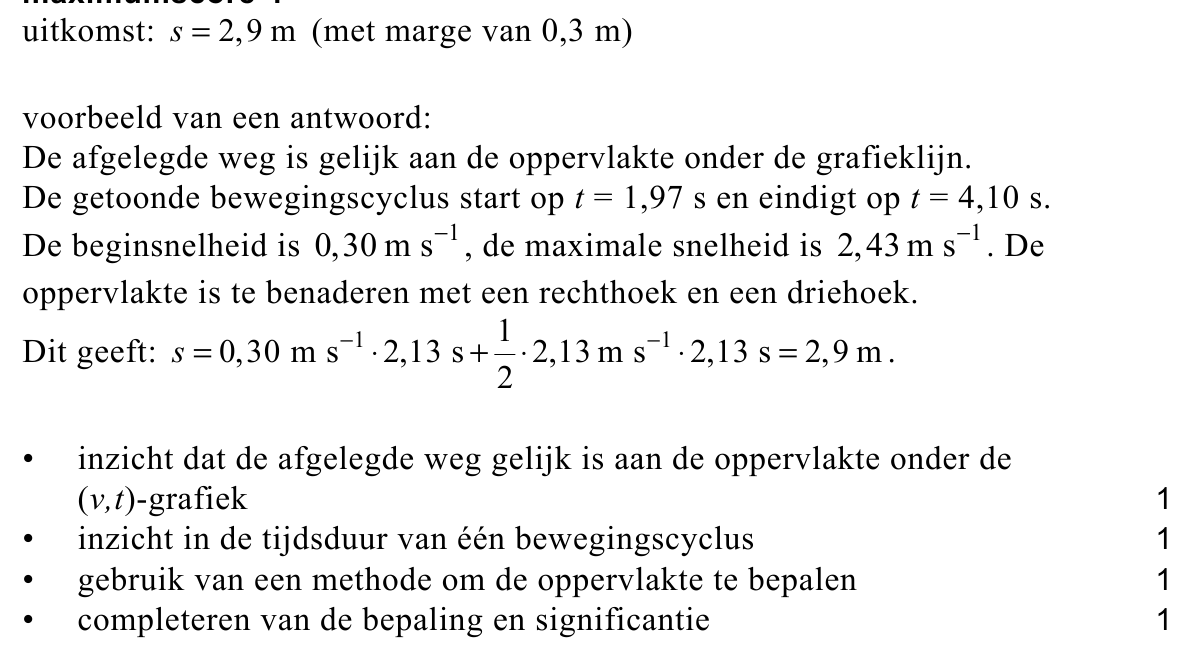

Bepaal met behulp van de figuur op de uitwerkbijlage de afstand die de
langlaufer aflegt in één bewegingscyclus. Noteer je antwoord in twee
significante cijfers.
Diagonaalpastechniek
De tweede klassieke techniek is de diagonaalpastechniek. Bij deze
techniek steunt de langlaufer afwisselend met zijn gewicht op een van
beide ski’s. Op dat moment raakt de ski over zijn volle lengte de

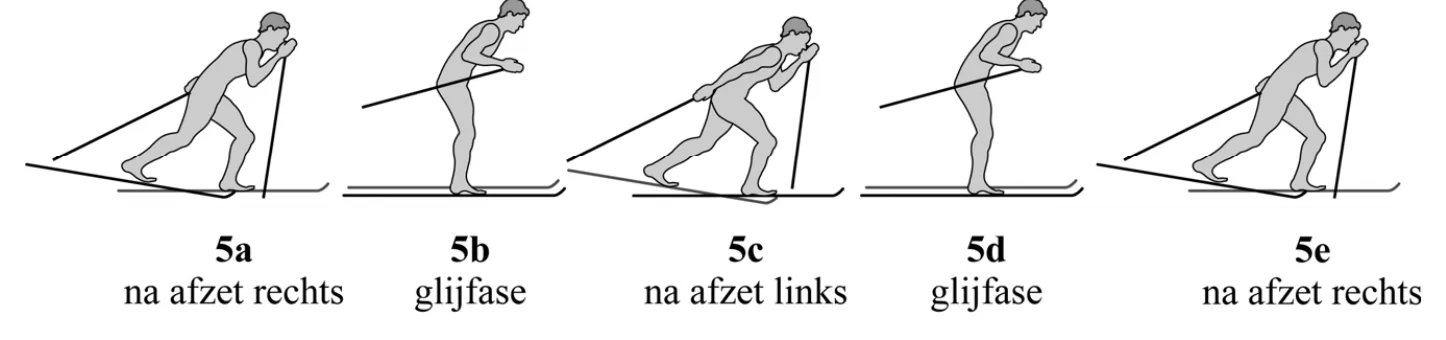

ondergrond en kan de langlaufer zich met één ski afzetten. In figuur 5 is
de diagonaalpastechniek schematisch weergegeven in vijf plaatjes.
figuur 5
figuur 5

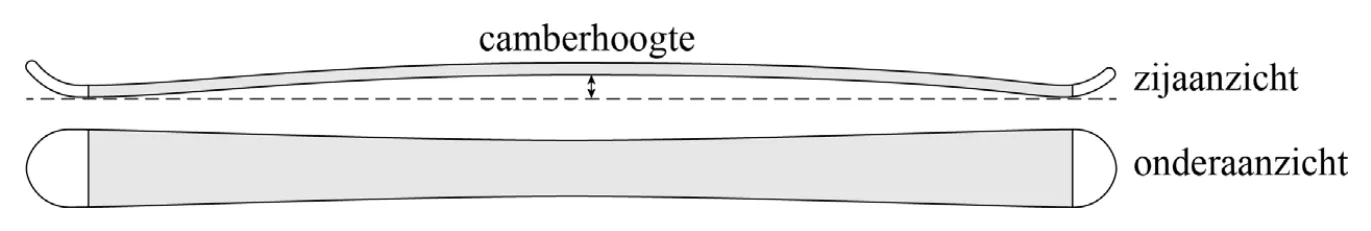

Een klassieke langlaufski is licht gebogen. Daardoor raakt het midden van
de ski de grond pas als de ski voldoende belast wordt. Zo’n ski heet een
camberski. De maximale hoogte boven de grond wordt de camberhoogte
genoemd. Zie figuur 6.
figuur 6
figuur 6
Het middengedeelte van de onderkant van de ski is ruw gemaakt.
Hiermee kan de langlaufer zich afzetten als het middengedeelte de
sneeuw raakt. In de glijfase verdeelt de langlaufer zijn gewicht over beide
ski’s en is hij in staat om te glijden. Om te kunnen glijden mag het
middengedeelte van de ski’s de sneeuw niet raken als de langlaufer op
twee ski’s staat. Als de langlaufer op één ski staat, moet het
middengedeelte van de ski de sneeuw wel raken om te kunnen afzetten.
Het is daarom essentieel dat de langlaufer ski’s gebruikt waarvan de
flexibiliteit en de camberhoogte passen bij zijn massa. Een ski is daarbij in
eerste benadering vergelijkbaar met een veer.
Een langlaufer met een massa van 80 kg wil langlaufski’s gebruiken met
een camberhoogte van 3,0 mm en een veerconstante van 100 kN m−1.
Aan de voorwaarde dat het middengedeelte van de ski de sneeuw raakt
als de langlaufer op één ski staat, is in dit geval voldaan.
24p

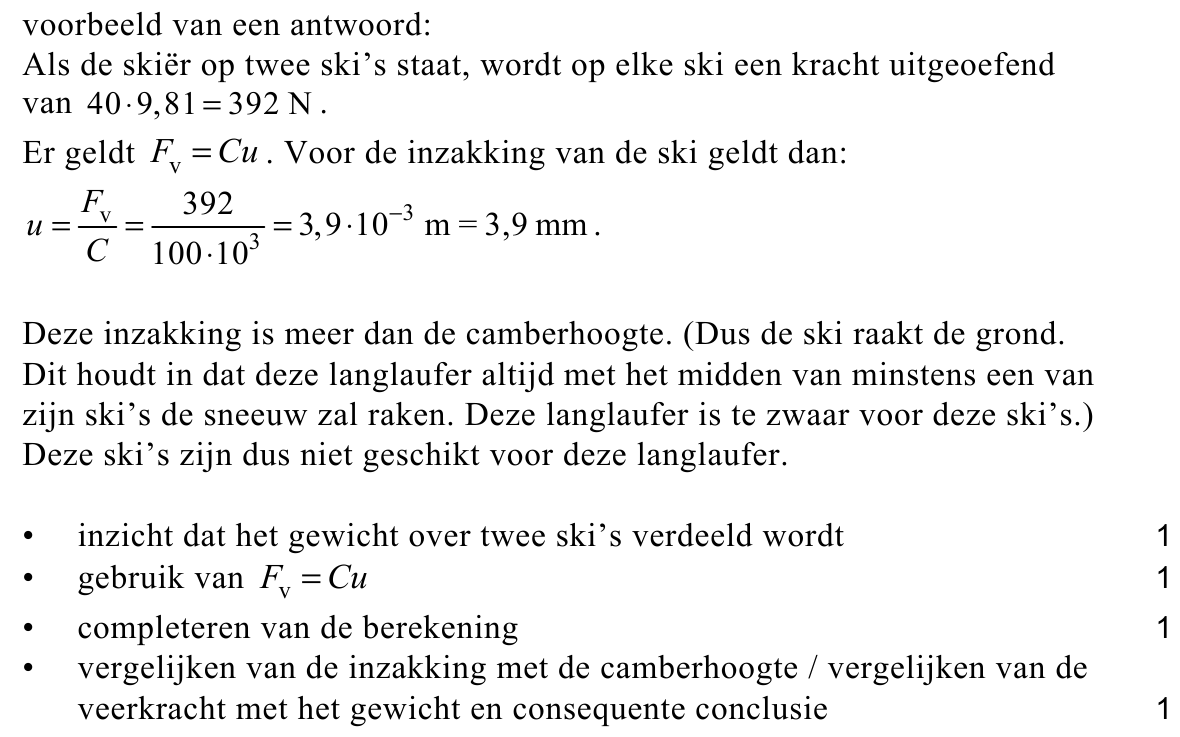

Controleer met een berekening of de ski’s ook geschikt zijn voor deze
langlaufer als hij op beide ski’s staat.

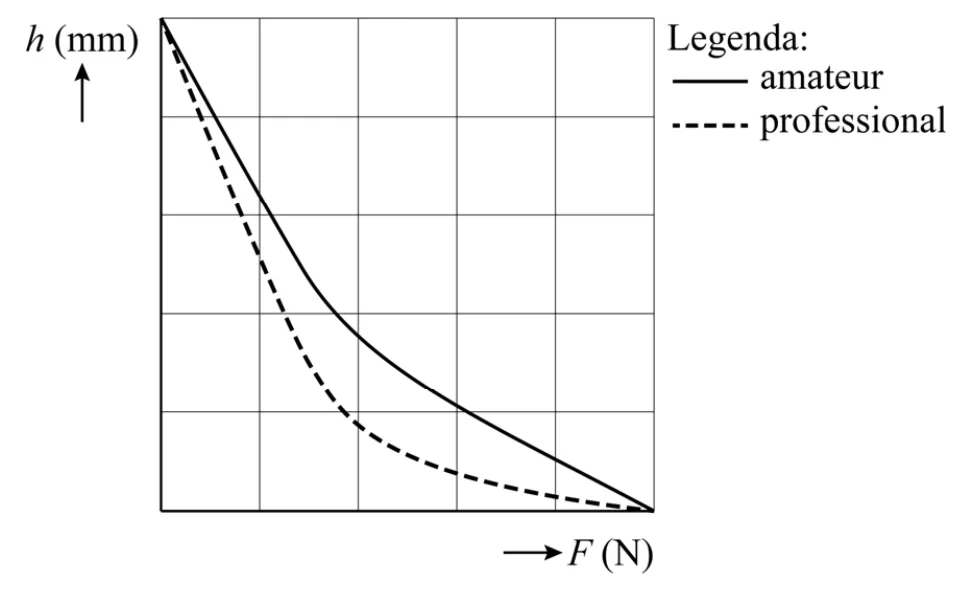

Wanneer de flexibiliteit van een langlaufski in detail bekeken wordt, blijkt
dat de benadering van de veer niet precies klopt. Het verband tussen de
verticale kracht F en de hoogte h van het midden van de ski blijkt namelijk

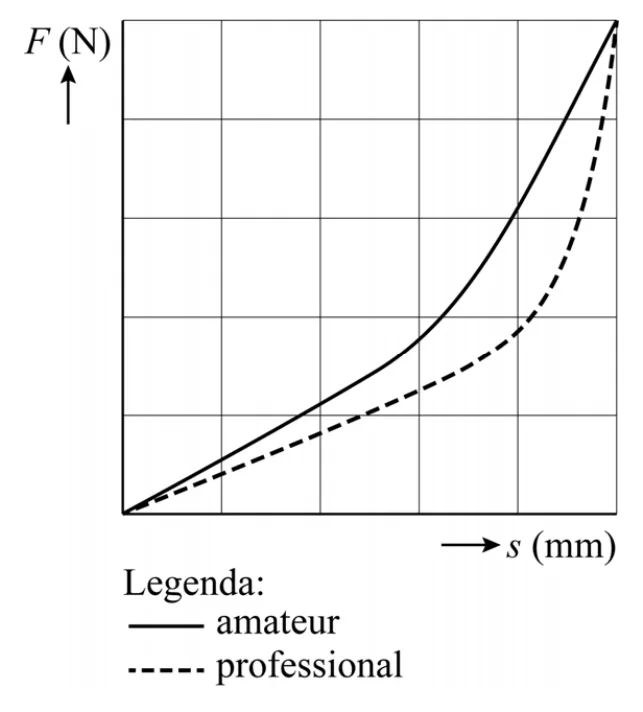

niet lineair te zijn. In figuur 7 is het verband tussen kracht en hoogte
weergegeven voor twee typen ski’s: een ski voor amateurs en een ski
voor professionals.
figuur 7
figuur 7

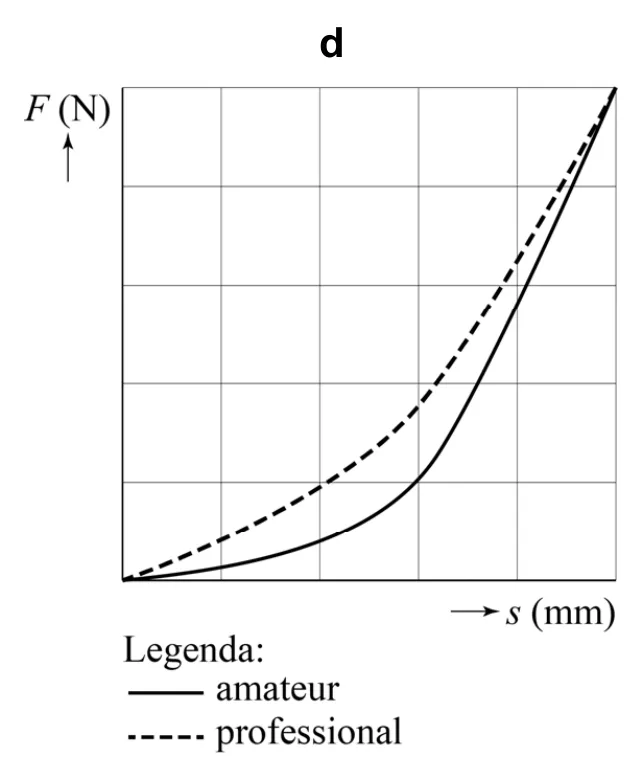

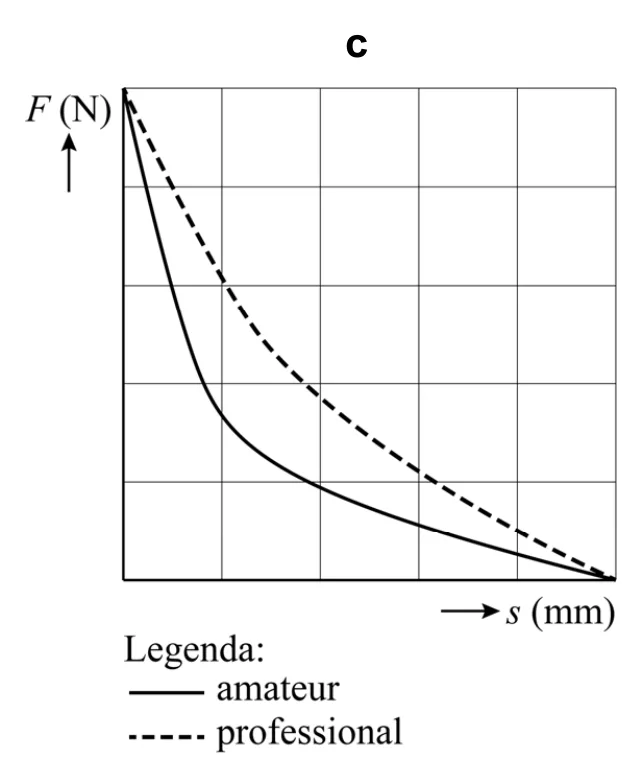

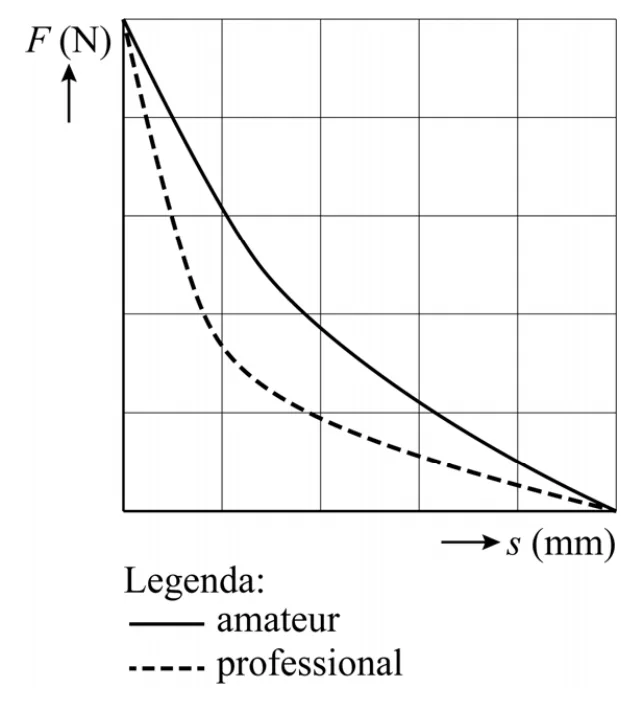

In een (F,s) -diagram staat bij de horizontale as de indrukking s van de
ski, gemeten vanaf de camberhoogte, en bij de verticale as de verticale
kracht F. In figuur 8 staan vier (F,s) -diagrammen.
figuur 8 a
figuur bij de opgave
figuur bij de opgave
c
d
34p
Voer de volgende opdrachten uit:

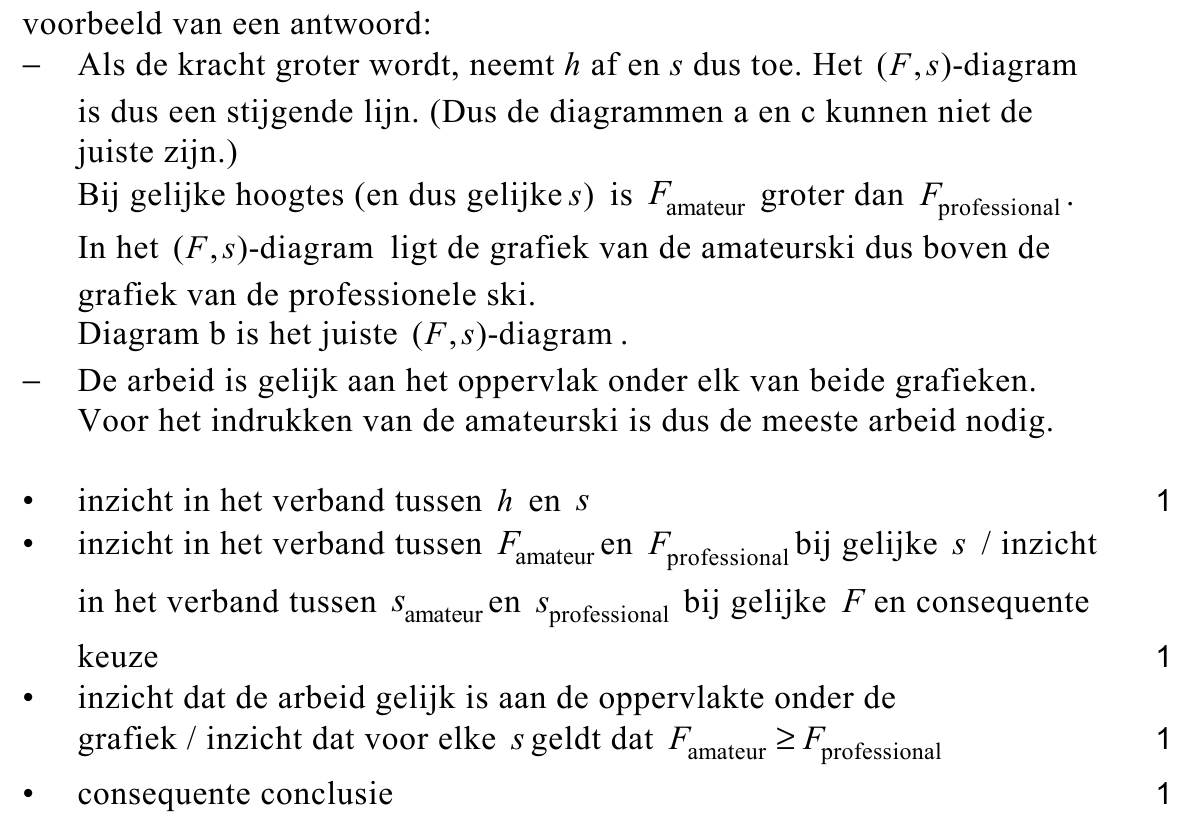

− Leg uit welk (F,s) -diagram uit figuur 8 (a, b, c of d) overeenkomt met
het (h,F) -diagram uit figuur 7.
− Leg uit bij welk type ski (amateur of professional) de meeste arbeid
nodig is om de ski op de grond te drukken.
Voor de wrijvingskracht tussen een ski in beweging en de sneeuw geldt:
Fw = fdFn
(1)
Hierin is:
− Fw de wrijvingskracht in N
− fd de dynamische wrijvingscoëfficiënt
− Fn de normaalkracht op de ski in N
De dynamische wrijvingscoëfficiënt is bij langlaufen afhankelijk van de
snelheid.
In Innsbruck bevindt zich een proefopstelling waarmee fd bepaald kan
worden. Met deze proefopstelling meet men bij verschillende snelheden
de normaalkracht en de wrijvingskracht op de ski terwijl die horizontaal
over de sneeuw beweegt met snelheid v.

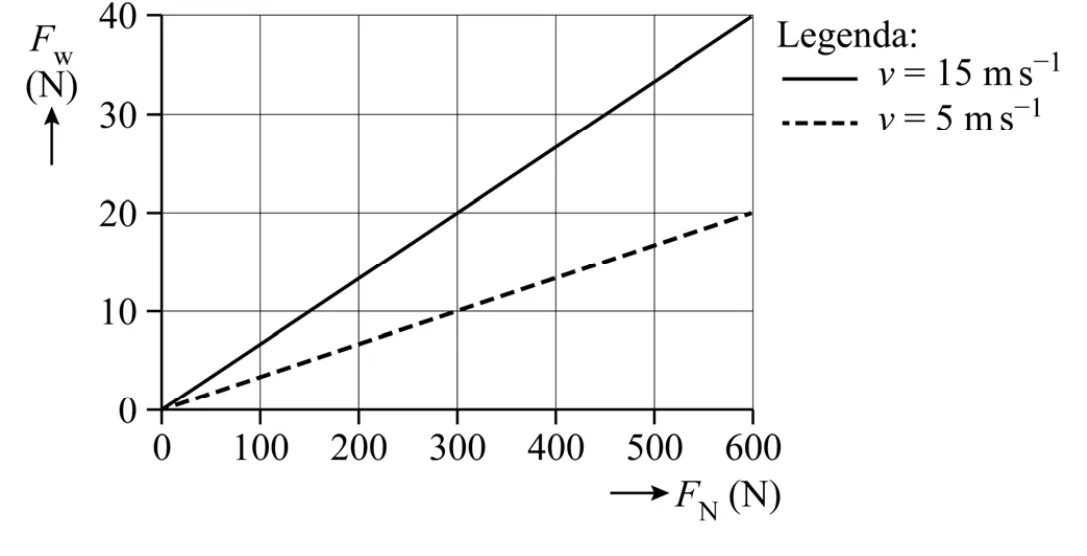

In figuur 9 zijn resultaten van dergelijke metingen weergegeven.
figuur 9
figuur 9
44p
Voer de volgende opdrachten uit:

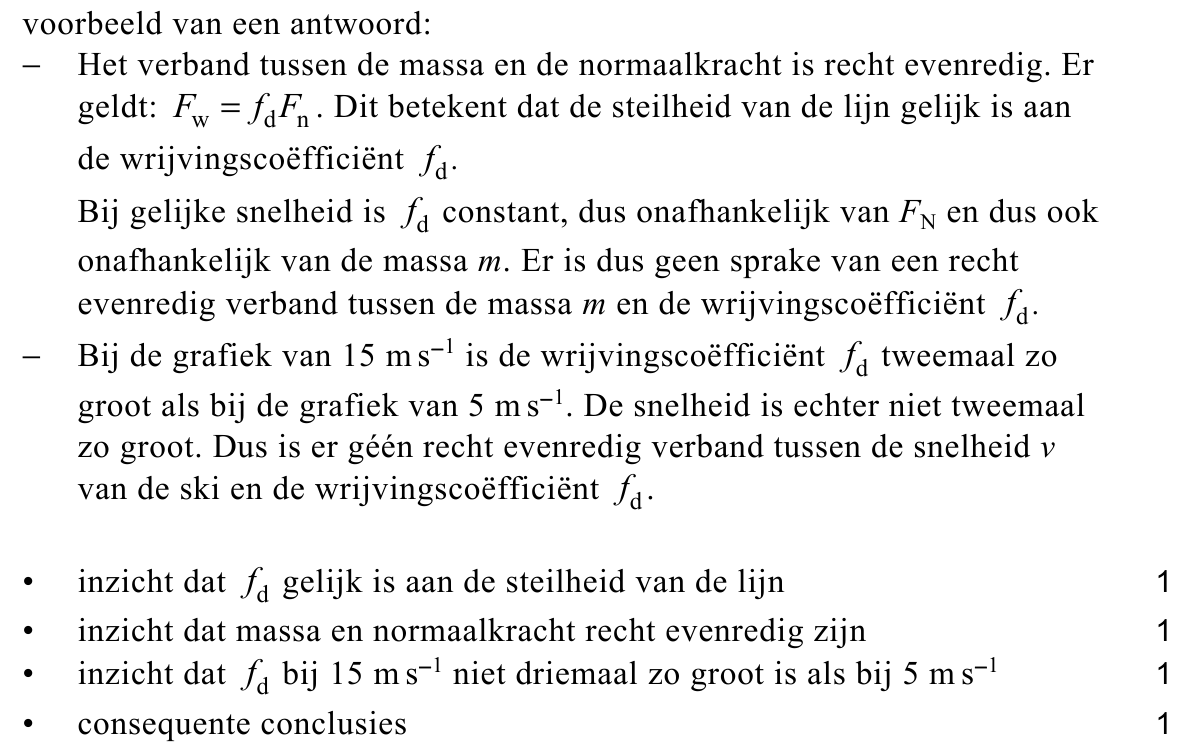

− Leg uit of uit figuur 9 volgt dat er een recht evenredig verband is
tussen de massa van de langlaufer en de wrijvingscoëfficiënt fd.
− Leg uit of uit figuur 9 volgt dat er een recht evenredig verband is
tussen de snelheid v en de wrijvingscoëfficiënt fd.

opgave 2Cappuccino

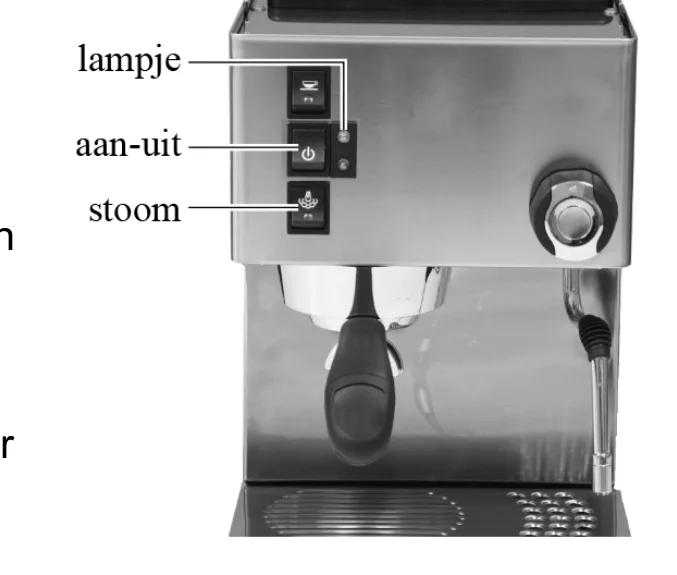

figuur 1 Cappuccino bestaat uit espressokoffie en met stoom opgeschuimde melk. Met een espressoapparaat kan je koffiezetten en stoom maken om de melk op te schuimen. Het espressoapparaat dat is afgebeeld in figuur 1 gebruikt voor beide handelingen één verwarmingselement. Dit verwarmingselement…

figuur 1 Cappuccino bestaat uit espressokoffie en met stoom opgeschuimde melk. Met een espressoapparaat kan je koffiezetten en stoom maken om de melk op te schuimen. Het espressoapparaat dat is afgebeeld in figuur 1 gebruikt voor beide handelingen één verwarmingselement. Dit verwarmingselement bevindt zich in de boiler. Dit is de ketel waarin water (onder druk) wordt opgewarmd. Op het voorpaneel van het apparaat zitten twee knoppen: − de aan-uitknop: alleen als deze knop aanstaat, werkt het apparaat. Het verwarmingselement verwarmt dan het water tot een temperatuur van net onder 100 °C ; − de stoomknop: als deze knop ook aanstaat, verwarmt het verwarmingselement water onder druk tot een temperatuur van 120 °C . Als de aan-uitknop aangezet wordt, gaat het lampje branden. Het lampje brandt totdat het water de juiste temperatuur heeft. In figuur 2 op de volgende bladzijde is een gedeelte van het schakelschema met het verwarmingselement weergegeven. Het apparaat is aangesloten op de netspanning ( 230 V ). De temperatuurregeling gebeurt met behulp van thermostaten die in de boiler zijn aangebracht. Een thermostaat kan gezien worden als een schakelaar die onder een bepaalde temperatuur gesloten is en boven die temperatuur open is. Het espressoapparaat bevat drie thermostaten: − een warmwaterthermostaat: deze is afgesteld op een temperatuur van iets onder 100 °C; − een stoomthermostaat: deze is afgesteld op een temperatuur van 120 °C; − een veiligheidsthermostaat (niet afgebeeld in figuur 2): deze schakelt het verwarmingselement uit wanneer de temperatuur toch te hoog wordt doordat een van de andere thermostaten niet goed werkt. Deze thermostaat is afgesteld op een temperatuur van rond 150 °C .

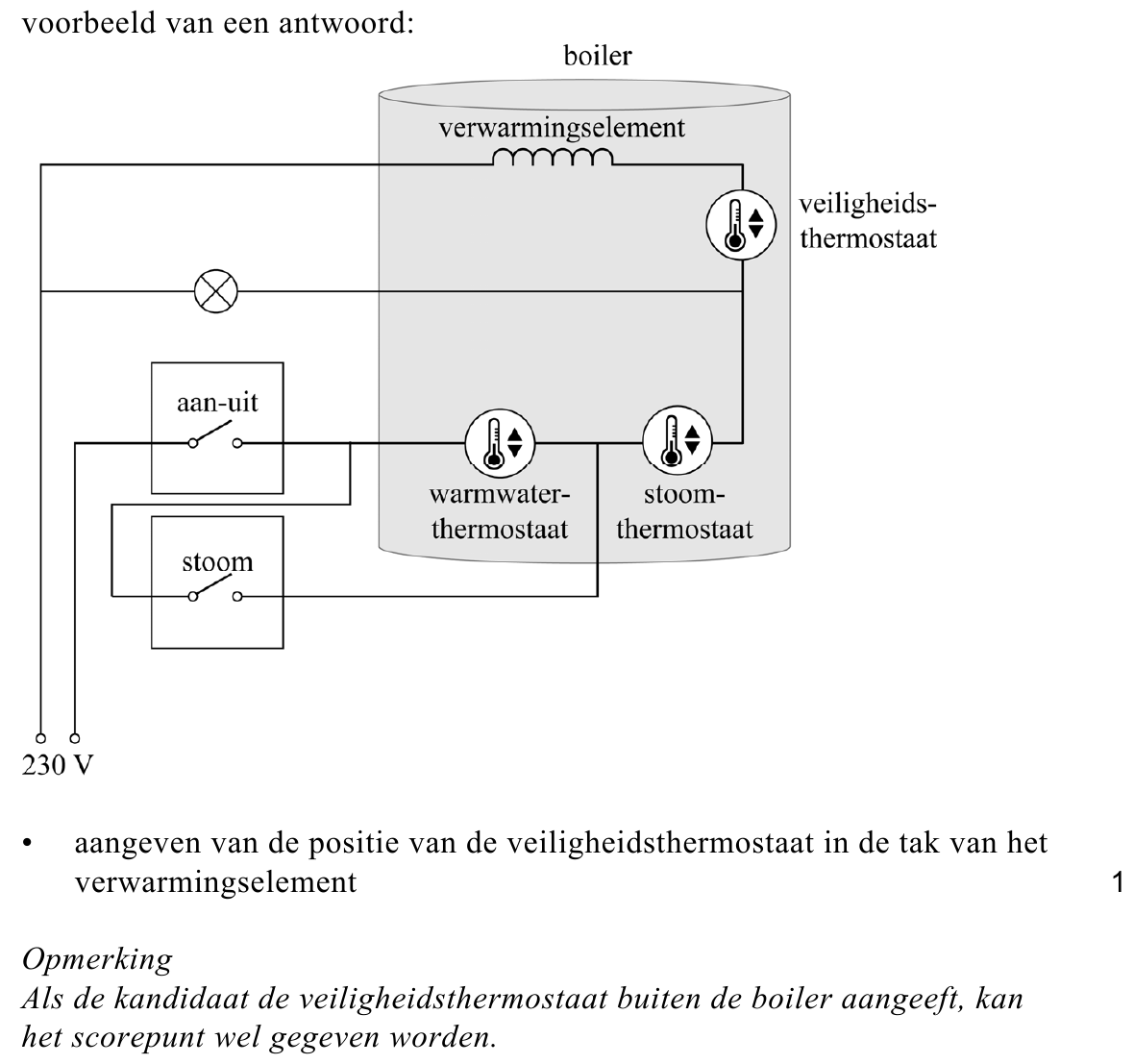

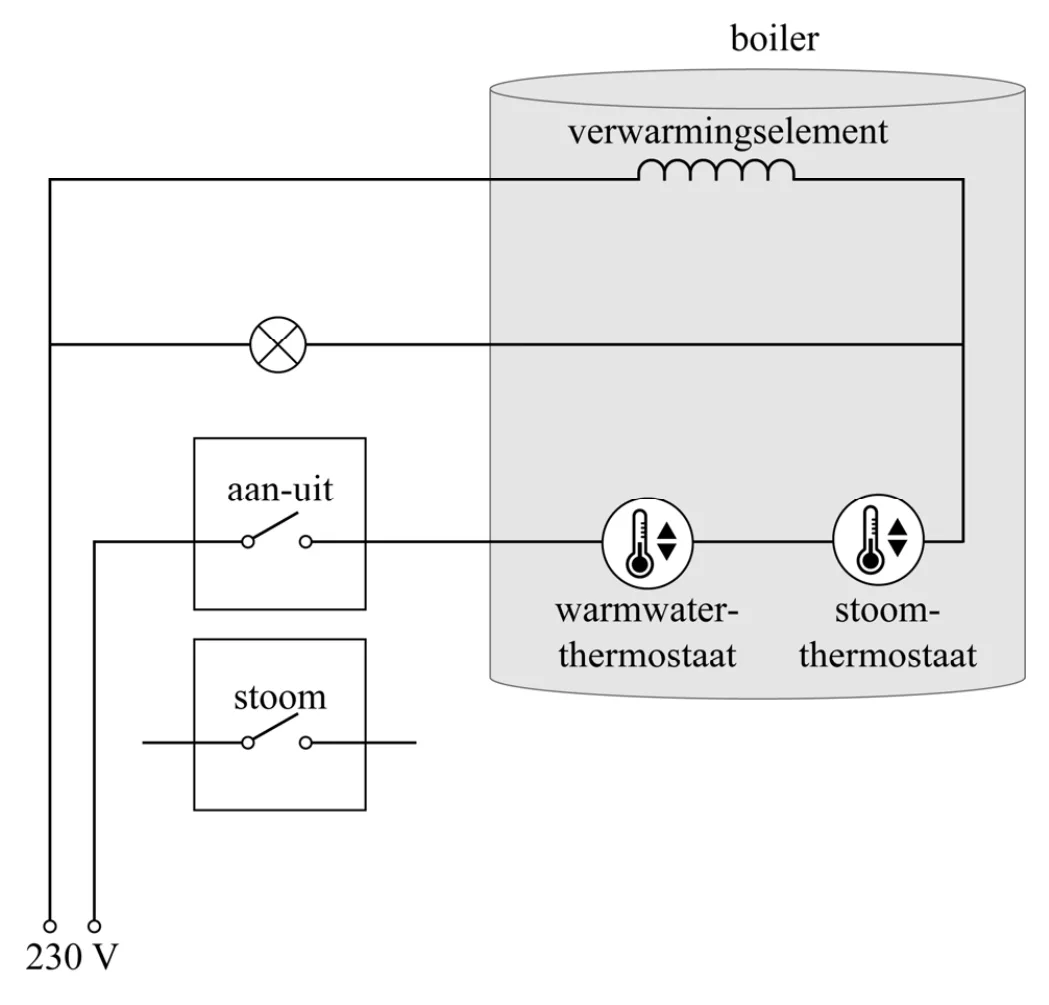

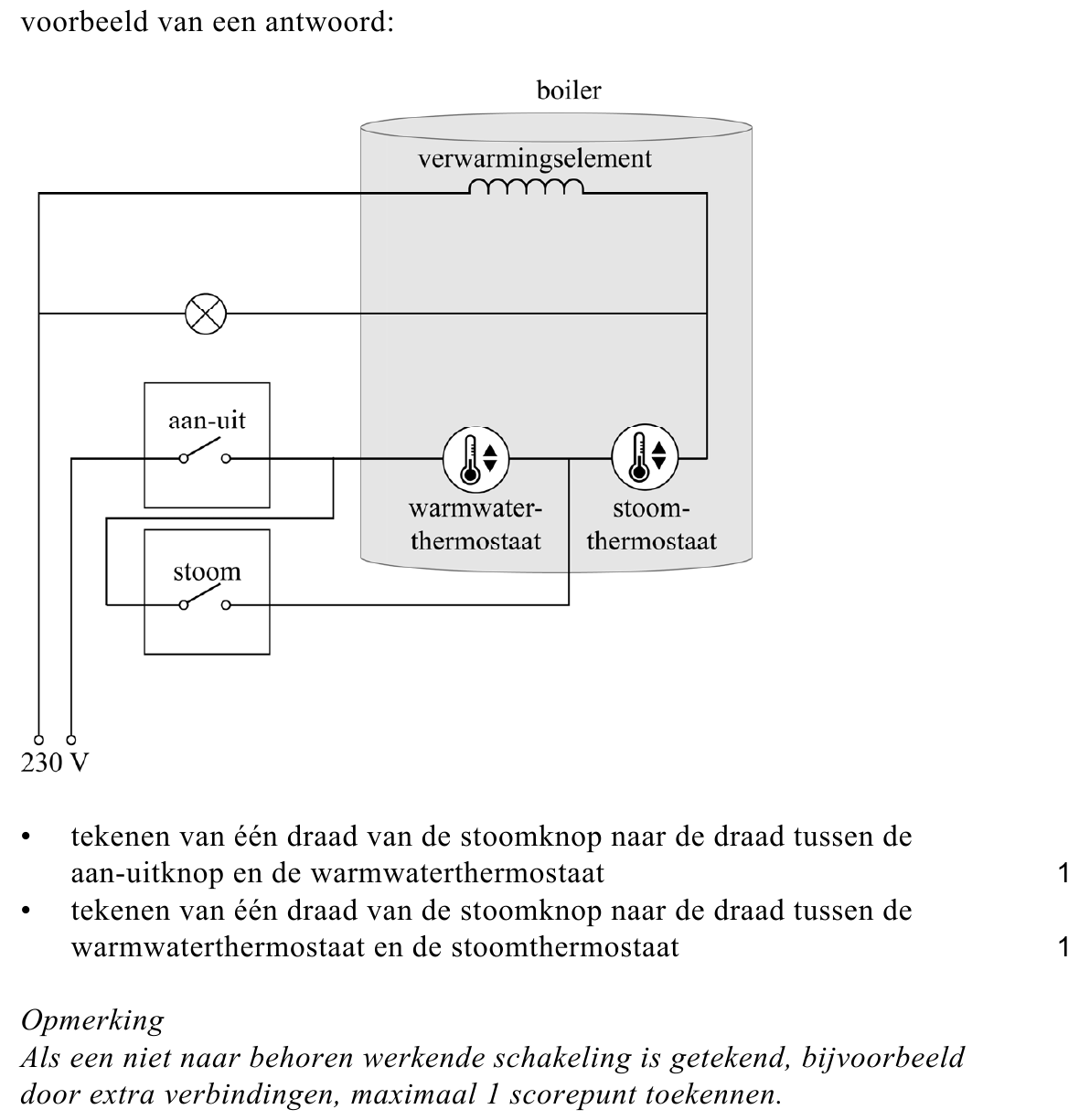

figuur 2 In de schakeling in figuur 2 is de stoomknop nog niet aangesloten. Figuur 2 staat ook op de uitwerkbijlage.
Teken in de figuur op de uitwerkbijlage de verbindingen die nodig zijn om de stoomknop op de juiste manier aan te sluiten. In figuur 2 is de veiligheidsthermostaat nog niet opgenomen. Als de veiligheidsthermostaat het verwarmingselement uitschakelt, blijft het lampje branden.
Geef in de figuur op de uitwerkbijlage een mogelijke positie aan voor de veiligheidsthermostaat. Het verwarmingselement levert een nuttig vermogen van 0,80 kW bij een rendement van 95% . Hieruit volgt dat de weerstand van het element gelijk is aan 63 Ω .

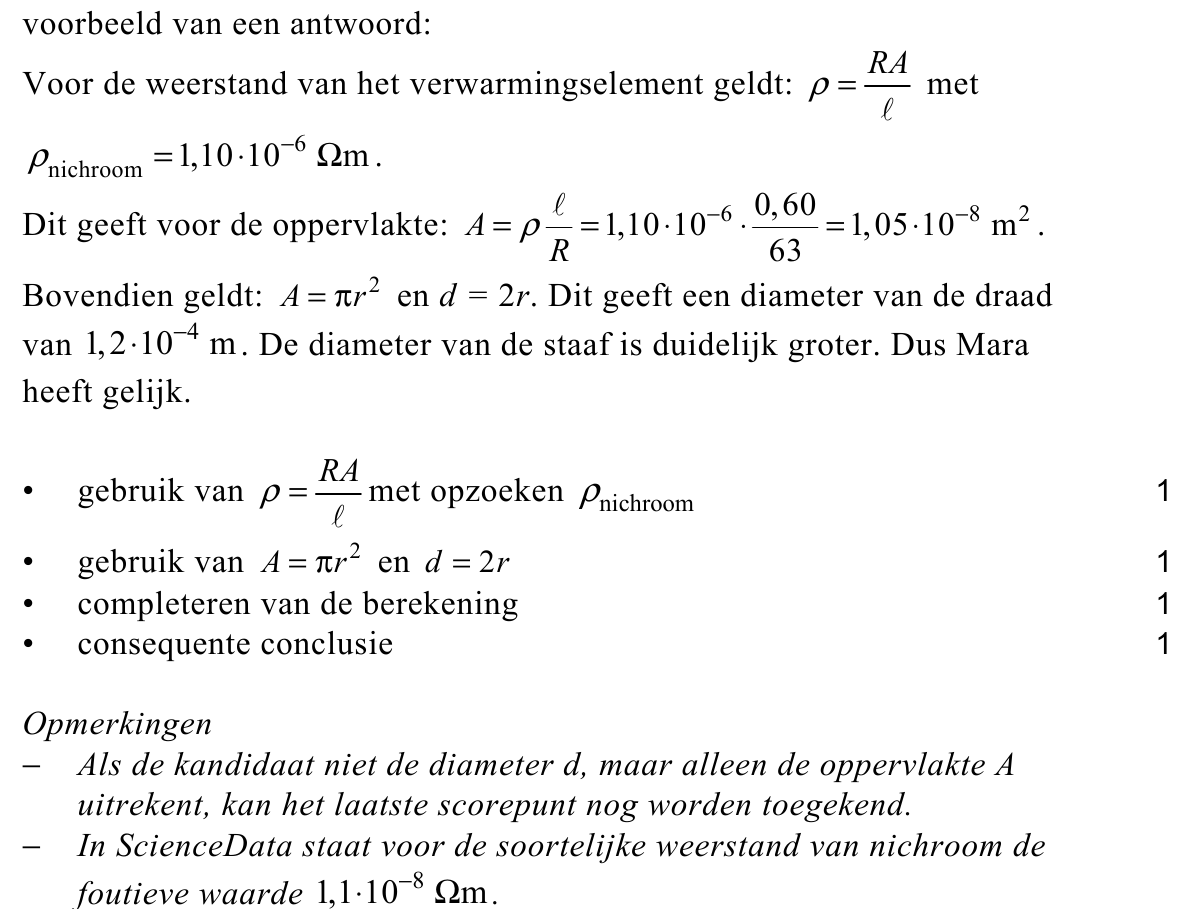

Toon dit aan met een berekening. figuur 3 Het verwarmingselement in de boiler bestaat uit een staaf in spiraalvorm. Zie figuur 3. De staaf heeft een lengte van 0,60 m . Volgens Silvia is de staaf van massief nichroom waar de stroom doorheen loopt. Mara beweert dat de staaf een holle buis is met…

Toon dit aan met een berekening. figuur 3 Het verwarmingselement in de boiler bestaat uit een staaf in spiraalvorm. Zie figuur 3. De staaf heeft een lengte van 0,60 m . Volgens Silvia is de staaf van massief nichroom waar de stroom doorheen loopt. Mara beweert dat de staaf een holle buis is met daarin een dunnere draad van nichroom.

Geef aan wie er gelijk heeft. Licht je antwoord toe met een berekening van de diameter van de draad.

opgave 3Poollicht

Lees de onderstaande tekst.
In de gebieden bij de Noordpool en de Zuidpool kun je vaak ’s nachts
gekleurd licht zien. Dit poollicht wordt respectievelijk noorderlicht of
zuiderlicht genoemd (zie figuur 1).
figuur 1 figuur 2
Het poollicht wordt veroorzaakt door een zogenaamd plasma van
positief geladen en negatief geladen deeltjes. Dit plasma verlaat de
zon bij een zonne-uitbarsting (zie figuur 2) en bereikt 17 uur later onze
dampkring.
Als de deeltjes botsen met moleculen in de lucht geeft dit de
spectaculaire lichtverschijnselen van het poollicht.
Het plasma moet een bepaalde minimale snelheid hebben om aan het
gravitatieveld van de zon te kunnen ontsnappen.
94p

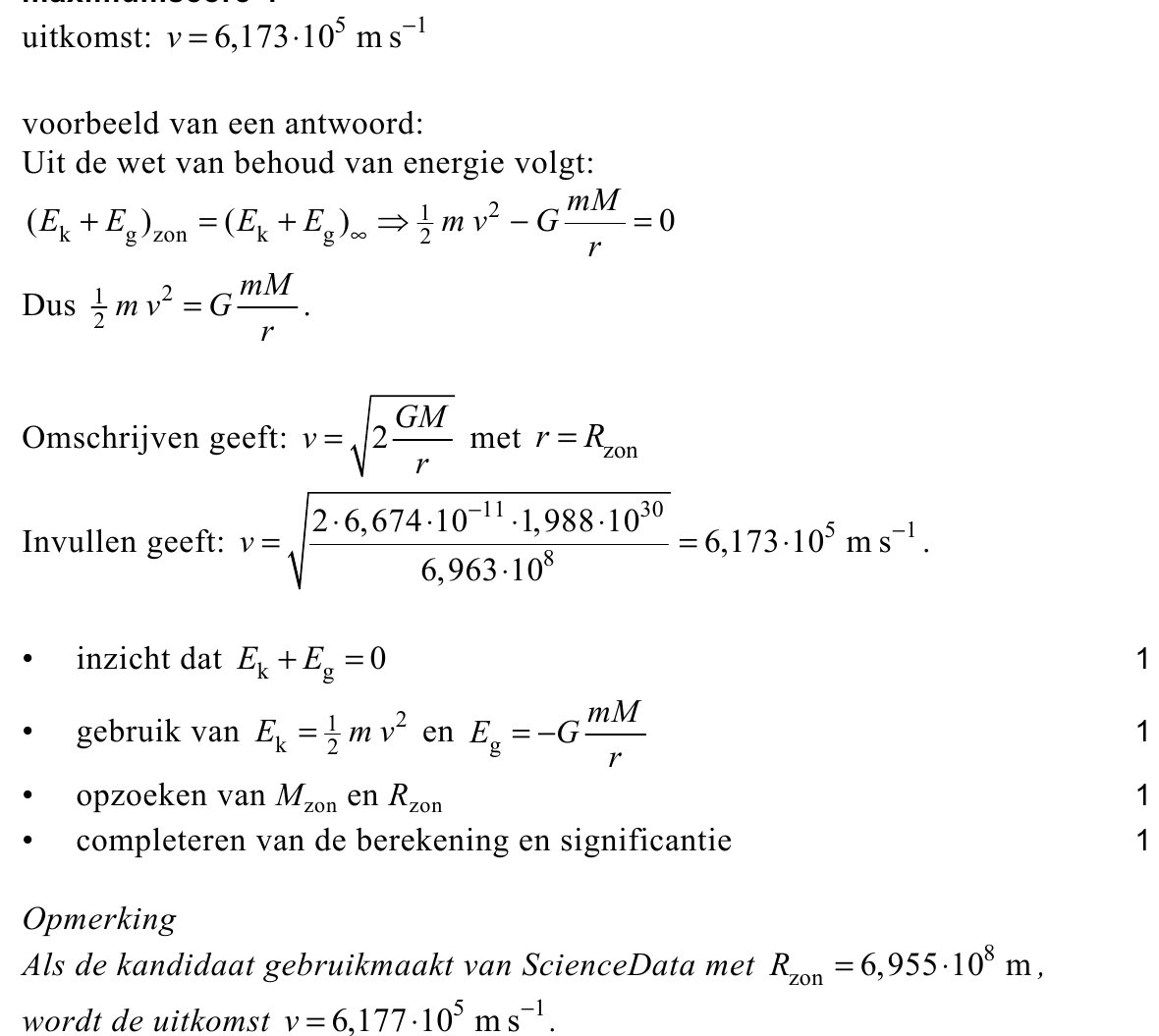

Bereken deze snelheid. Noteer je antwoord in vier significante cijfers.

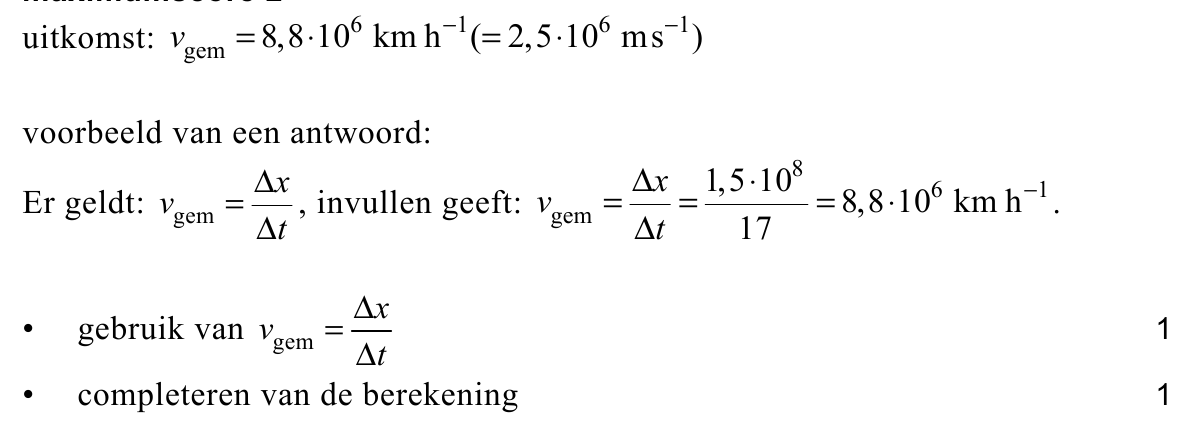

De afstand die het plasma aflegt van de zon naar de aarde is 1,5∙1011 m.
102p
Bereken de gemiddelde snelheid van het plasma over dat traject.

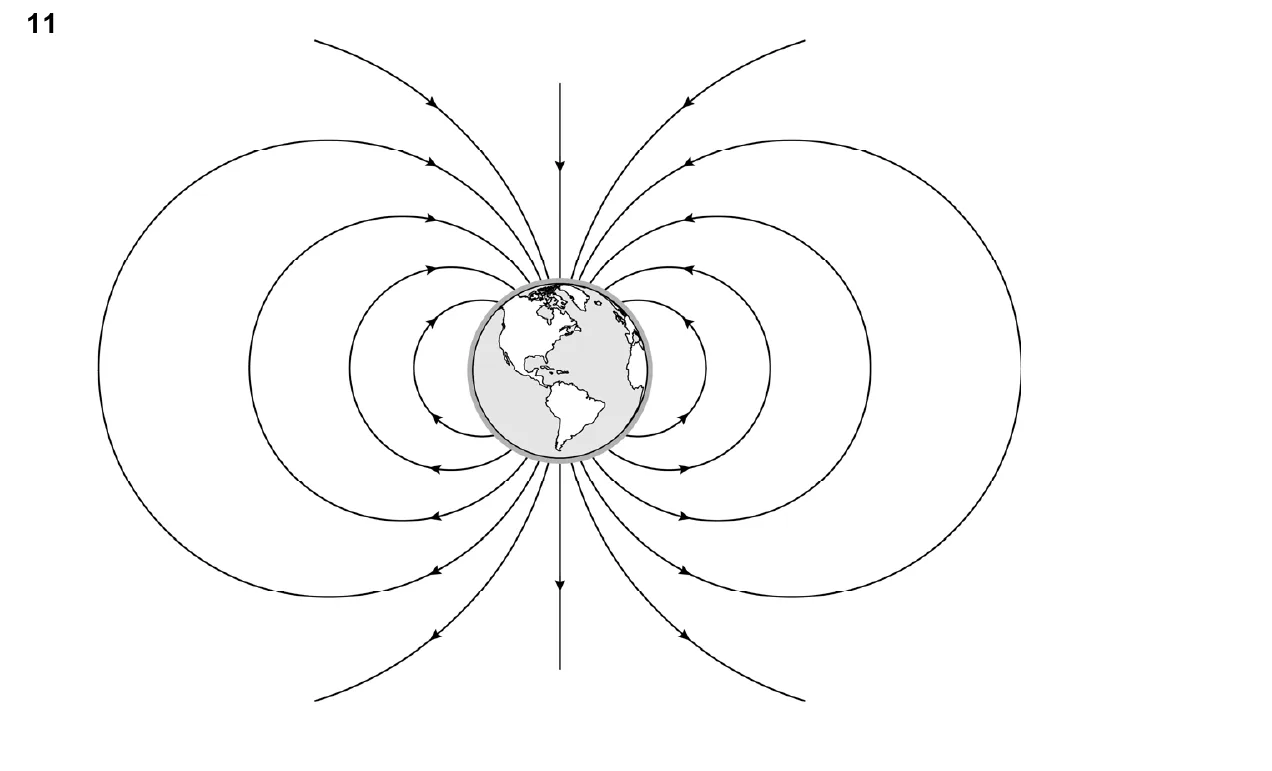

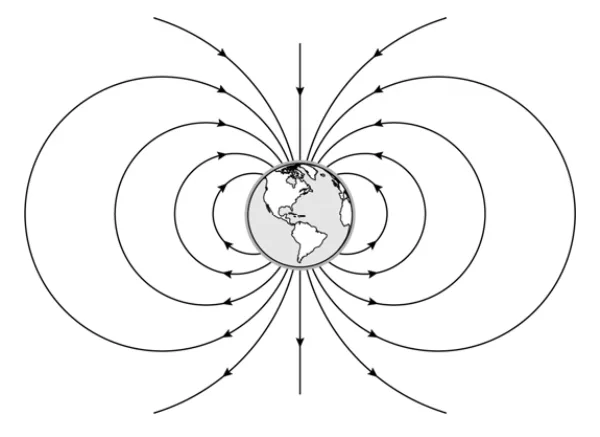

In figuur 3 is de aarde met haar magneetveld te zien. De aarde is op te
vatten als een staafmagneet.
figuur 3
figuur 3
Figuur 3 staat vergroot op de uitwerkbijlage.
111puitwerkbijlage
Geef in de figuur op de uitwerkbijlage met een N aan waar de
magnetische noordpool van de aarde zich bevindt.

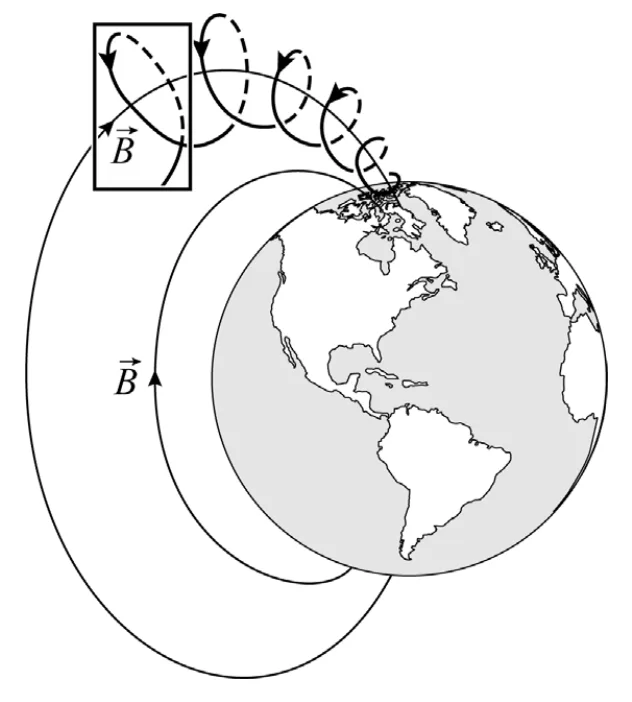

Als het plasma het aardmagnetisch
figuur 4
figuur 4
veld binnenkomt, gaan geladen
deeltjes van het plasma een
schroefvormige beweging maken om de
magnetische veldlijnen. In figuur 4 is de
baan van één geladen deeltje
weergegeven.
In het rechthoekige kader in figuur 4 is één
omloop van het geladen deeltje om een
veldlijn van het aardmagnetisch veld te
zien. Op de uitwerkbijlage is deze omloop
vereenvoudigd weergegeven, zoals je
deze ziet als je in de richting van het
magnetisch veld kijkt. De richting van de
veldlijn en de component van de snelheid loodrecht op de veldlijn zijn ook
weergegeven.

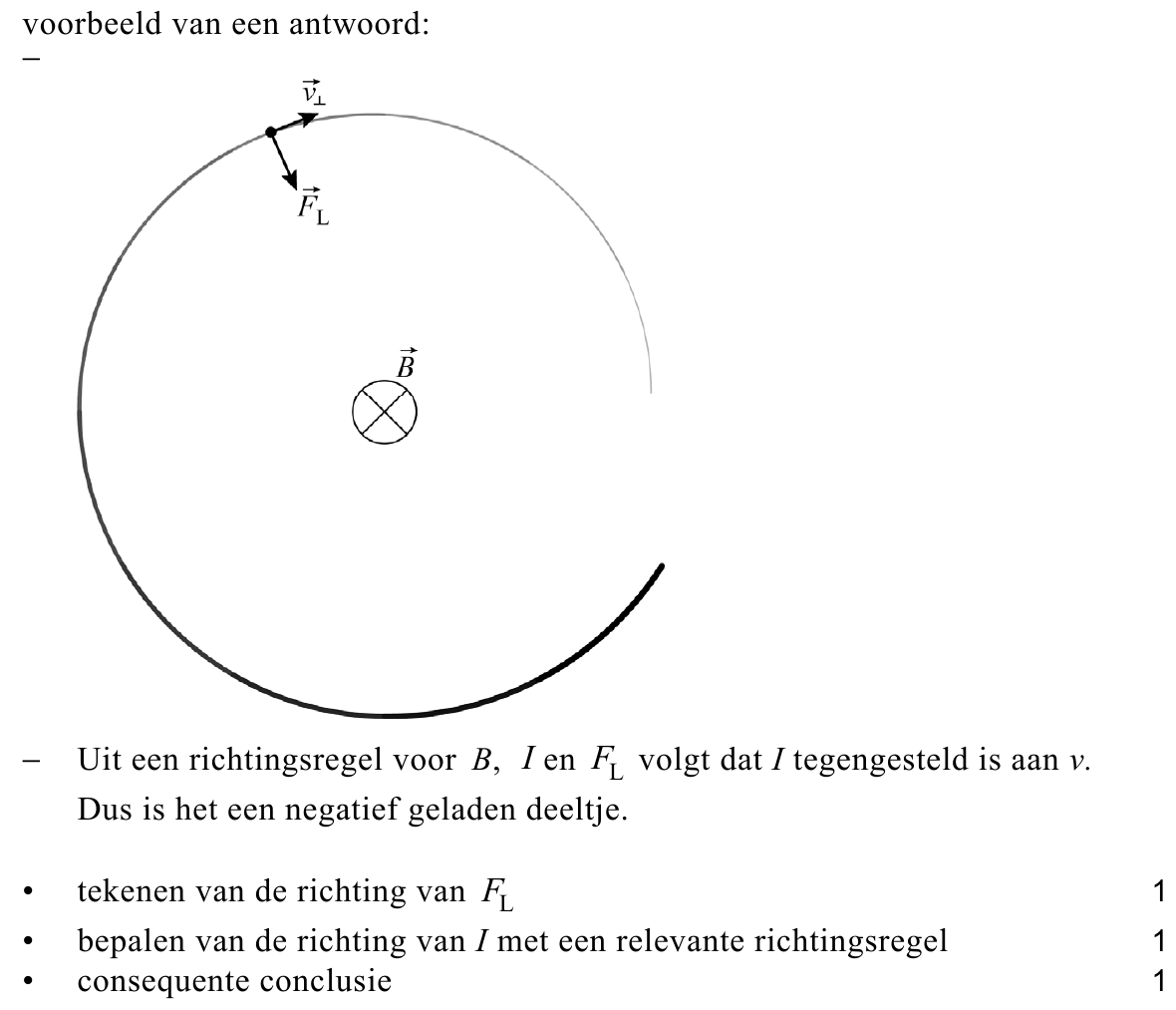

123puitwerkbijlage
Voer de volgende opdrachten uit:
− Teken in de figuur op de uitwerkbijlage de richting van de
lorentzkracht op het deeltje.
− Leg uit of het deeltje positief of negatief geladen is.
De snelheid van het deeltje heeft niet alleen een component loodrecht op
de veldlijn, maar ook een component in de richting van de veldlijn. Die
laatste component zorgt ervoor dat het deeltje richting de magnetische
noordpool of zuidpool beweegt. Deze beweging langs de veldlijn levert in
combinatie met de cirkelbeweging om de veldlijn de schroefvormige baan
in figuur 4 op.

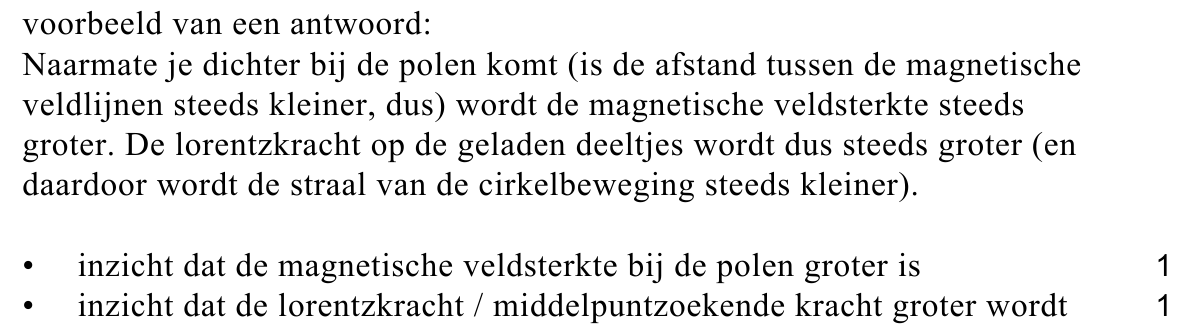

132p
Leg met behulp van figuur 4 uit waarom de straal van de cirkelbeweging
steeds kleiner wordt naarmate het deeltje dichter bij de pool komt.
Het plasma wordt dus door het aardmagnetisch veld afgebogen naar de
polen en zorgt daar voor het ontstaan van het poollicht. Het poollicht
ontstaat vooral als gevolg van botsingen van de plasmadeeltjes met
zuurstofatomen O en stikstofmoleculen N2. De volgende processen komen
voor:
− Een aangeslagen N2-molecuul zendt bij terugvallen een combinatie
van golflengtes uit, die wij zien als de kleur magenta.
− Een aangeslagen O-atoom zendt bij het terugvallen vooral rood licht
uit, tenzij het botst met een N2-molecuul.
− Bij een botsing tussen een aangeslagen O-atoom en een N2-molecuul
draagt het N2-molecuul energie over aan het O-atoom, dat vervolgens
de dominante kleur in het poollicht uitzendt. De fotonen van dit licht
hebben een energie van 2,22 eV.
144p

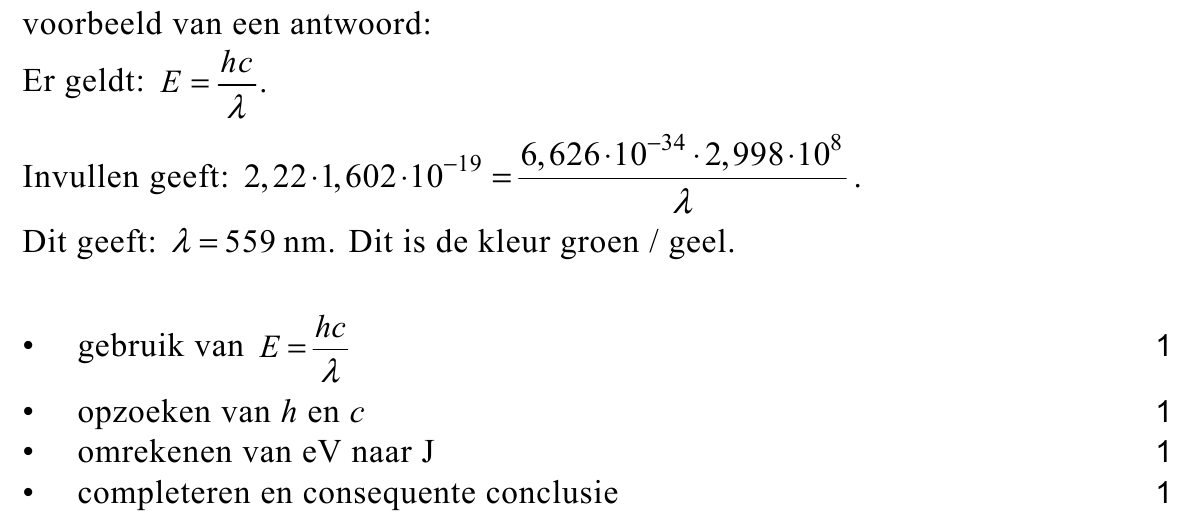

Geef aan wat de dominante kleur in het poollicht is. Bereken daarvoor
eerst de golflengte van de fotonen.

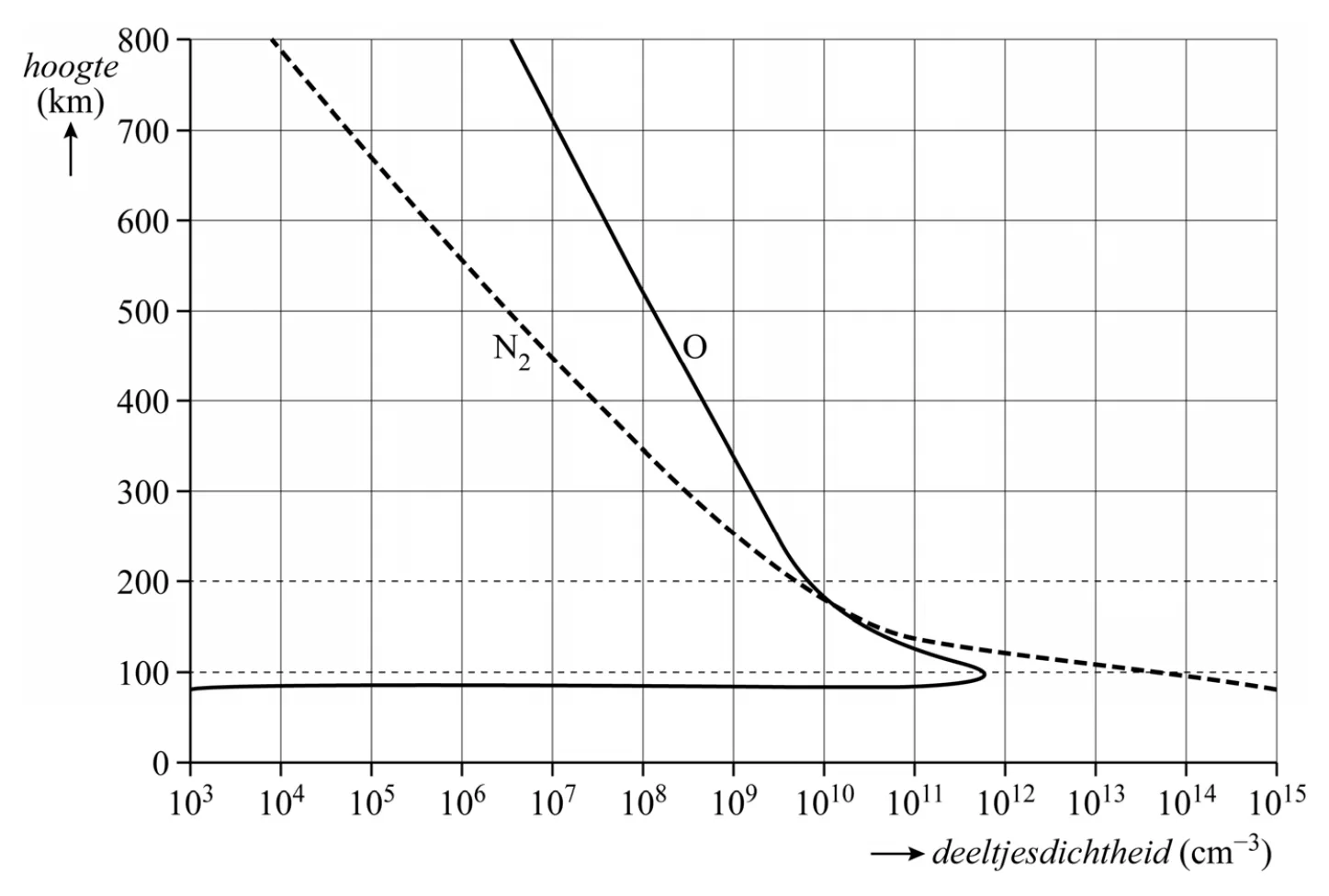

In figuur 5 is het aantal deeltjes per cm3 uitgezet tegen de hoogte.
figuur 5
figuur 5
De dominante kleur in het poollicht ontstaat vooral op hoogtes tussen
ongeveer 100 km en 200 km.

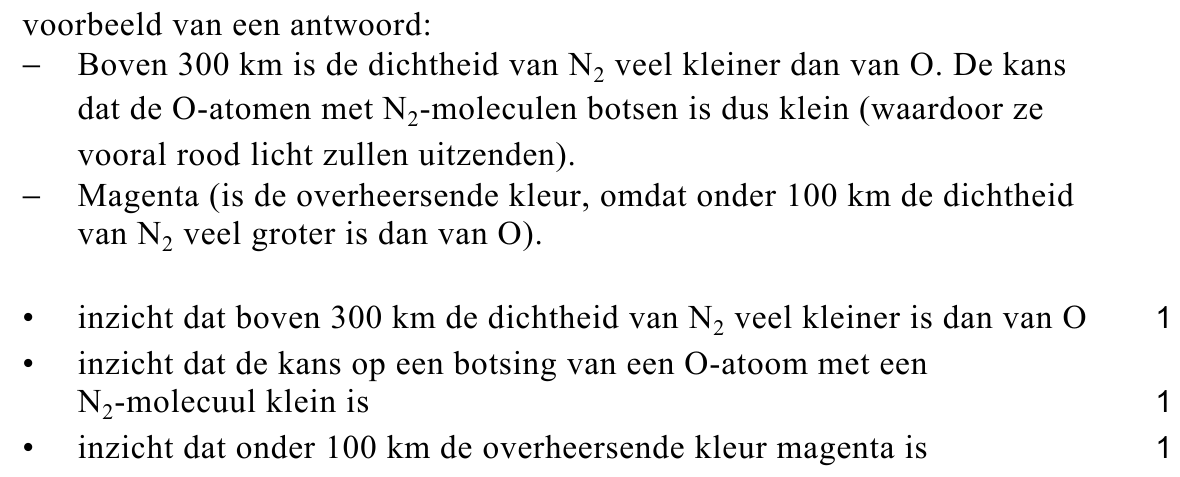

153p
Voer de volgende opdrachten uit. Maak daarvoor gebruik van figuur 5:
− Leg uit dat deze kleur op grote hoogte (> 300 km) nauwelijks ontstaat.
− Geef aan welke kleur op hoogtes kleiner dan 100 km vooral ontstaat.

opgave 4Boomwhackers

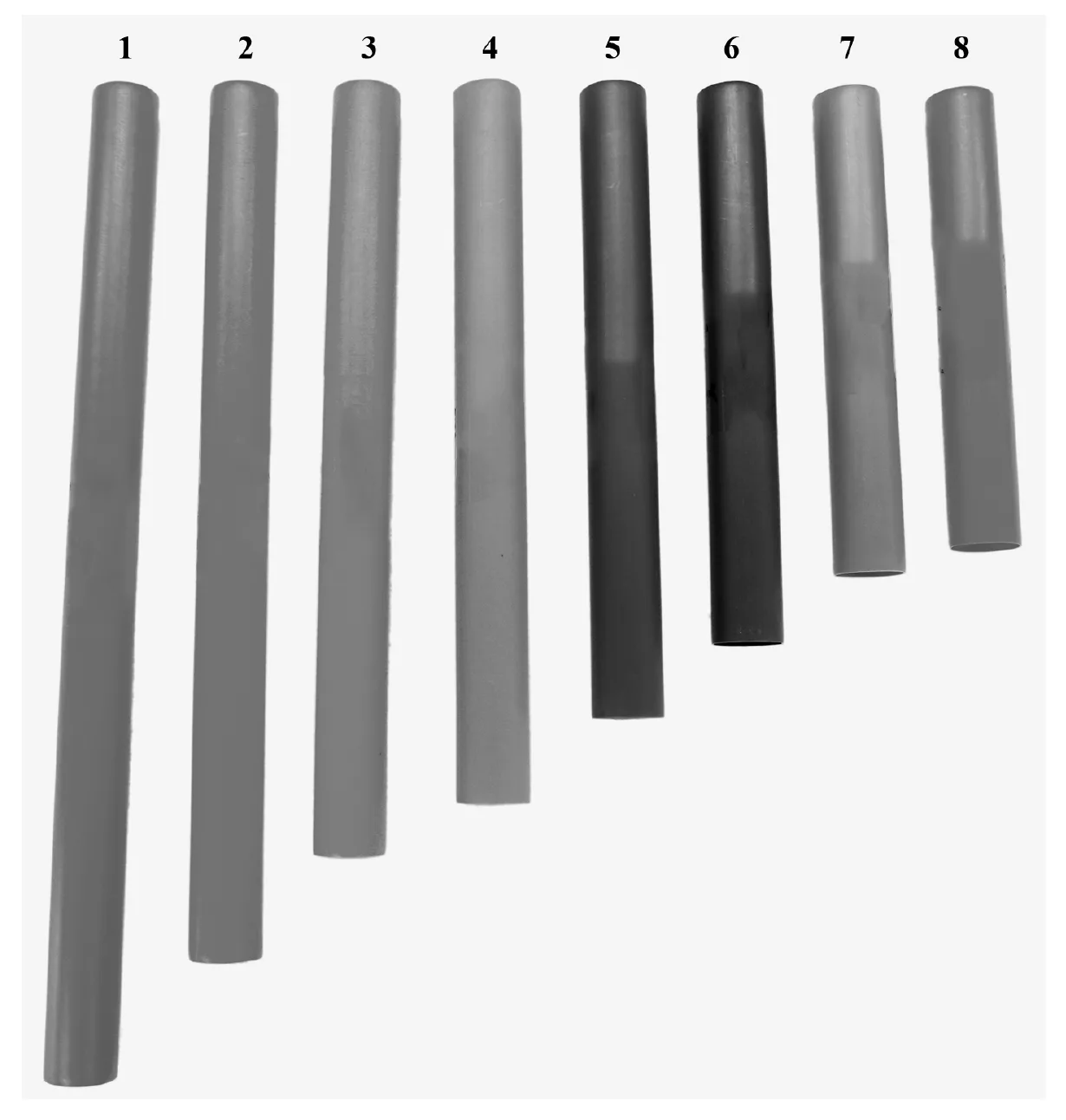

Jelle heeft een set van acht boomwhackers. Zie figuur 1. Boomwhackers
zijn kunststof buizen met twee open uiteinden waarmee je muziek kunt
maken. Als je met een boomwhacker ergens tegenaan tikt, ontstaat er
een toon doordat er staande golven in de buis ontstaan. De lengte van de
buis bepaalt de hoogte van de toon.
figuur 1
figuur 1
Jelle meet de frequenties van de grondtoon en de boventonen van buis 1.
Zijn meetresultaten wijken een klein beetje af van wat hij verwacht op
basis van de lengte van de buis. Dit komt doordat de buiken niet exact
samenvallen met de uiteinden van de buis. De afstand tussen de buiken
aan beide uiteinden van de buis wordt de akoestische lengte genoemd.
Deze akoestische lengte bepaalt dus de toonhoogte.

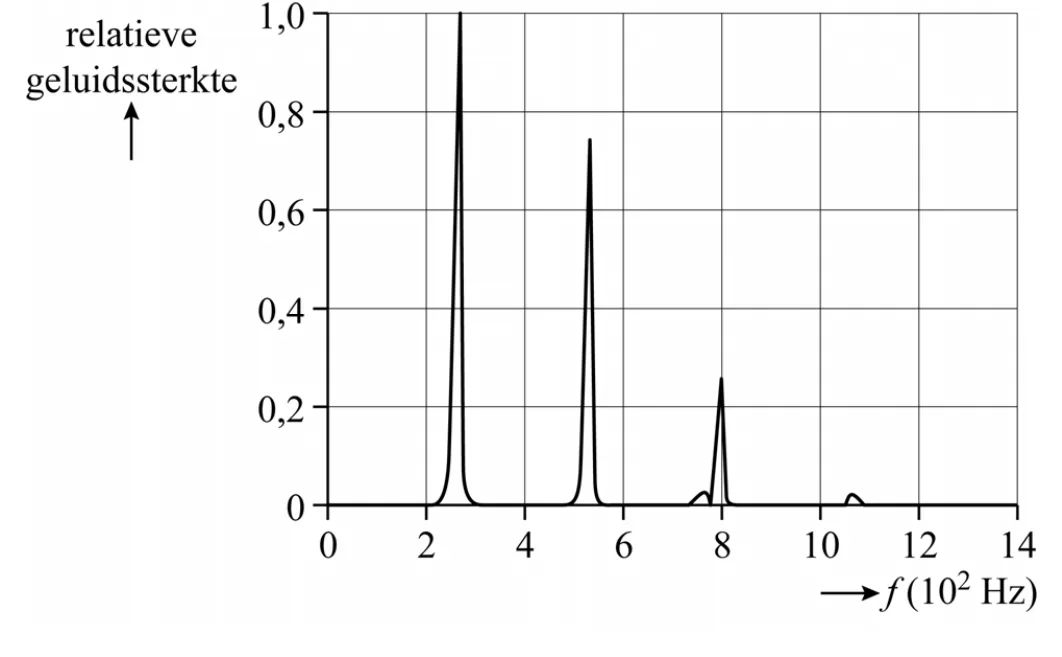

In figuur 2 staat weergegeven welke frequenties vóórkomen in de toon
van buis 1. De meting is gedaan bij een temperatuur van 20 °C.
figuur 2
figuur 2
164p

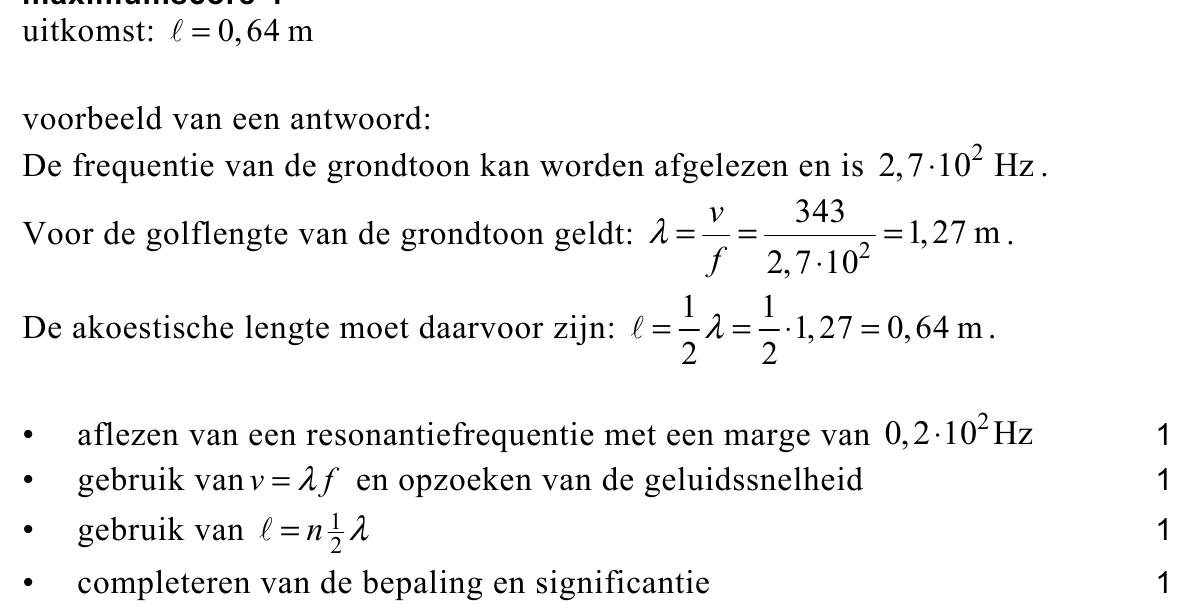

Bepaal de akoestische lengte van buis 1 met behulp van figuur 2. Noteer
je antwoord in twee significante cijfers.
Jelle gaat op zoek in de literatuur en vindt de volgende formule voor de
akoestische lengte:
La = L + 2 ⋅ 0,31⋅ d (1)
Hierin is:
− La de akoestische lengte van de buis in m
− L de werkelijke lengte van de buis in m
− 0,31 een experimenteel bepaalde correctiefactor
− d de binnendiameter van de buis in m
− 2 het aantal open uiteinden van de buis
172p

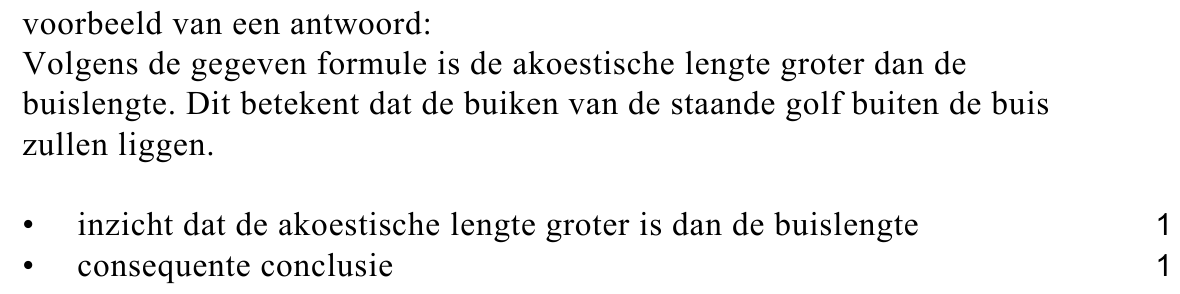

Leg uit met behulp van formule (1) of de buiken aan de uiteinden van de
buis binnen of buiten de buis vallen.
Jelle meet de lengte en de binnendiameter van de buizen op met een
meetlint. Voor buis 8 vindt hij een lengte van 30,1 cm. Hij meet voor elke
buis een binnendiameter van 4,0 cm.

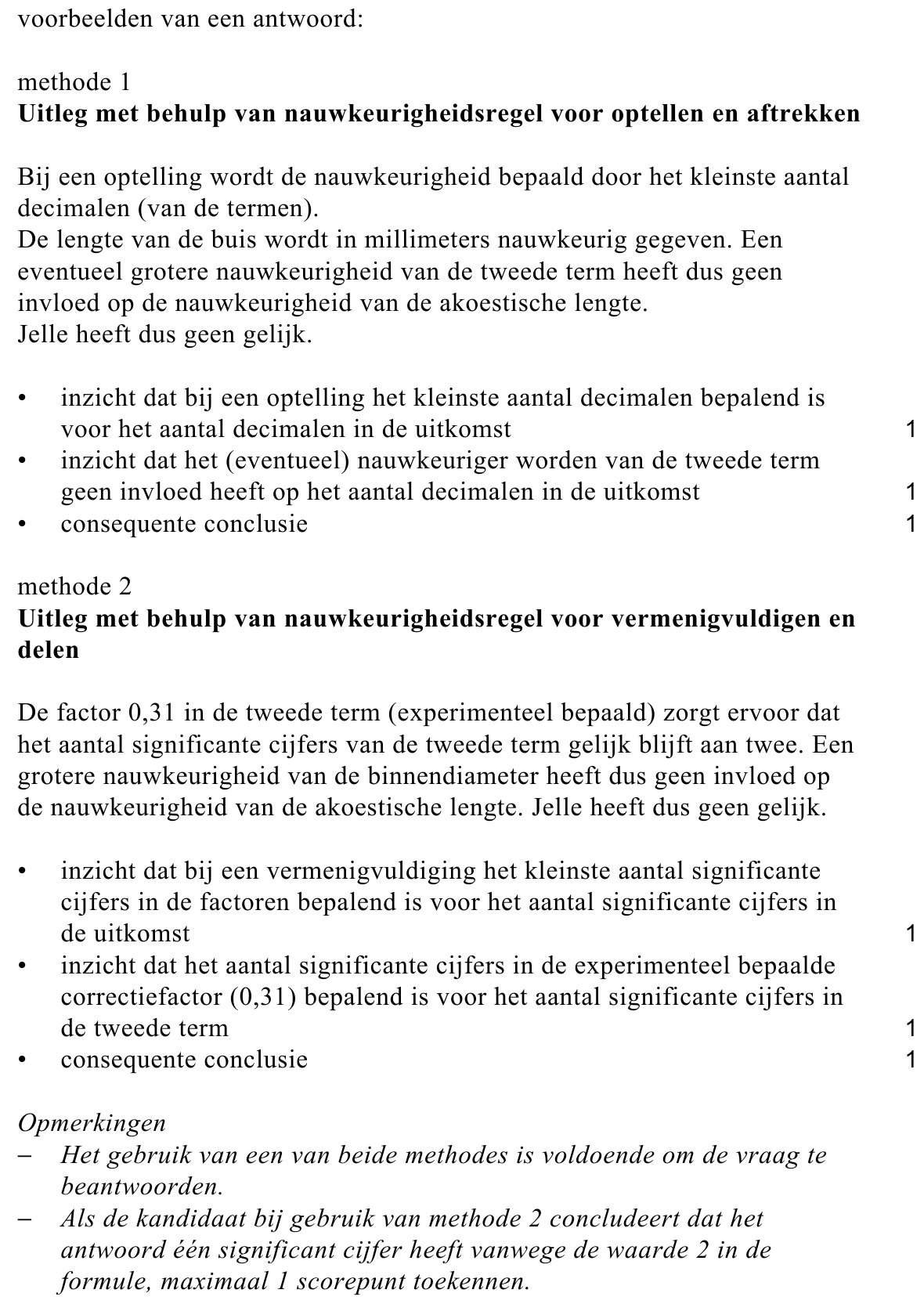

Jelle bedenkt dat hij de binnendiameter ook kan meten met een
schuifmaat. De meetwaarde voor de binnendiameter wordt dan
nauwkeuriger en kan daardoor worden opgegeven in één significant cijfer
méér dan met het meetlint.
Jelle beweert dat de akoestische lengte, en dus de golflengte van de toon,
nu weergegeven kan worden met een groter aantal significante cijfers.
183p
Leg uit of Jelle gelijk heeft.
Jelle wil nu de geluidssnelheid bepalen. Daarom berekent hij, uit zijn
metingen met het meetlint, met behulp van formule (1) de golflengte van
de grondtoon van elke buis. Bovendien meet hij van elke buis de
frequentie f van de grondtoon. Van zijn resultaten maakt hij de grafiek van
figuur 3. Hij geeft hierbij ook de meetonnauwkeurigheid in de frequentie f
aan.
figuur 3
figuur 3
De meetonnauwkeurigheid in de frequentie is vastgesteld op 2 ⋅101 Hz.
Dat betekent dat elke frequentie in werkelijkheid 2 ⋅101 Hz naar onder of
naar boven kan afwijken. In de grafiek is deze meetonnauwkeurigheid,
ook wel foutmarge genoemd, aangegeven met verticale streepjes van
2 ⋅101 Hz onder tot 2 ⋅101 Hz boven elk grafiekpunt.
De berekende golflengte kent ook een foutmarge.

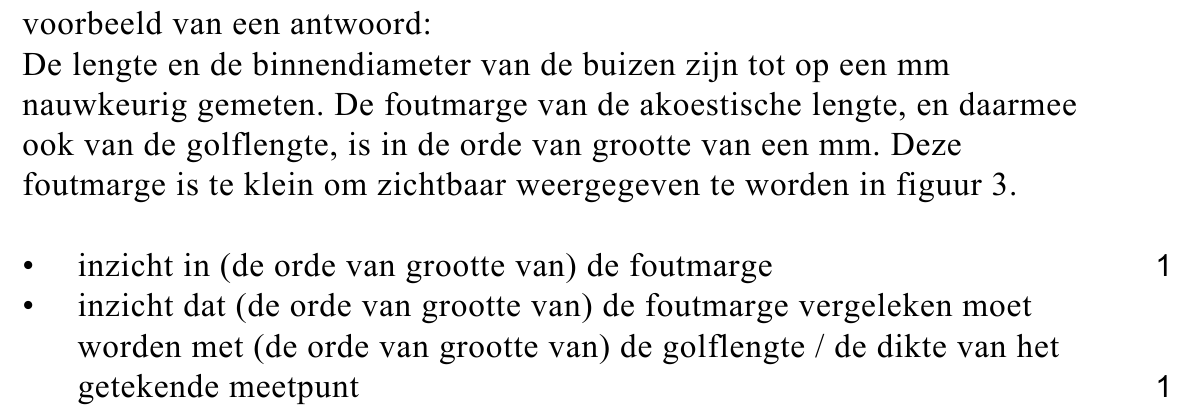

192p
Leg uit dat de foutmarge in de golflengte te klein is om zichtbaar
weergegeven te kunnen worden in figuur 3.
Om de geluidssnelheid zo nauwkeurig mogelijk te bepalen voert Jelle een
coördinatentransformatie uit. Het resultaat hiervan is weergegeven in
figuur 4.
Figuur 4 staat ook op de uitwerkbijlage.

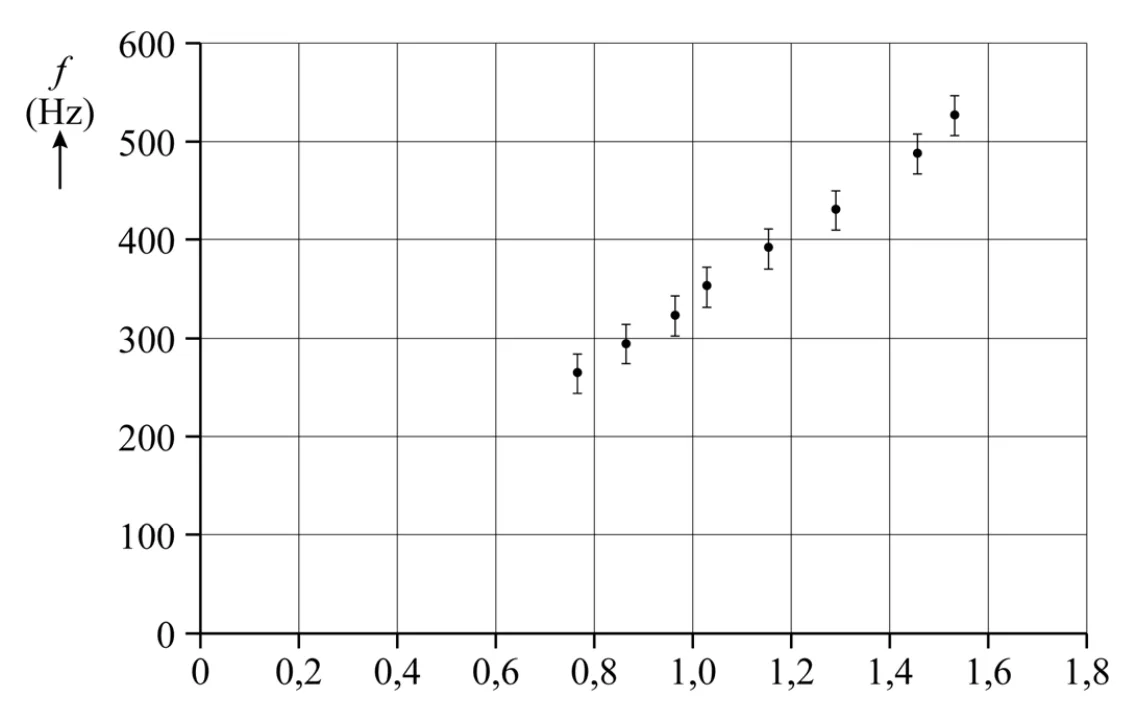

figuur 4
figuur 4

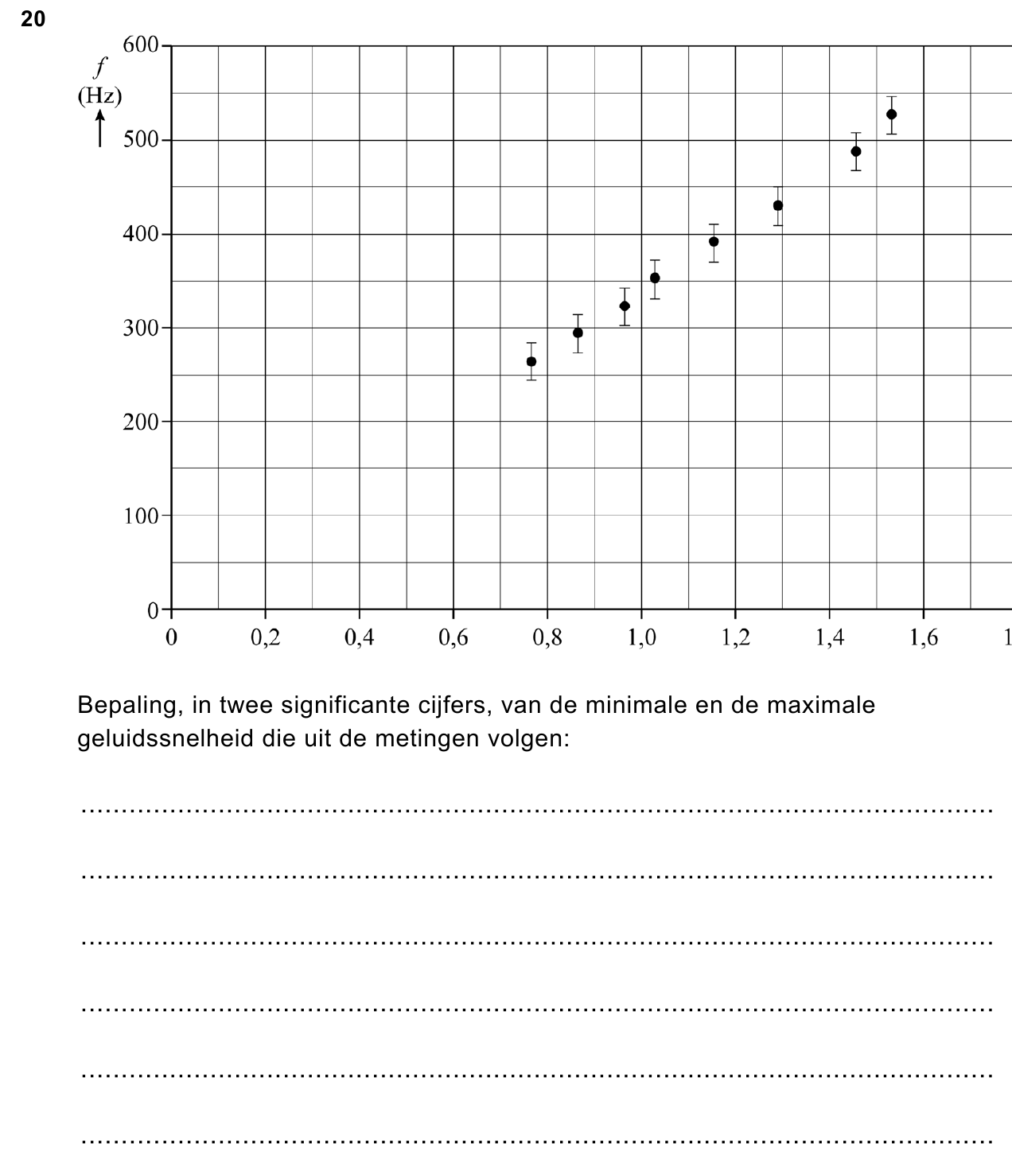

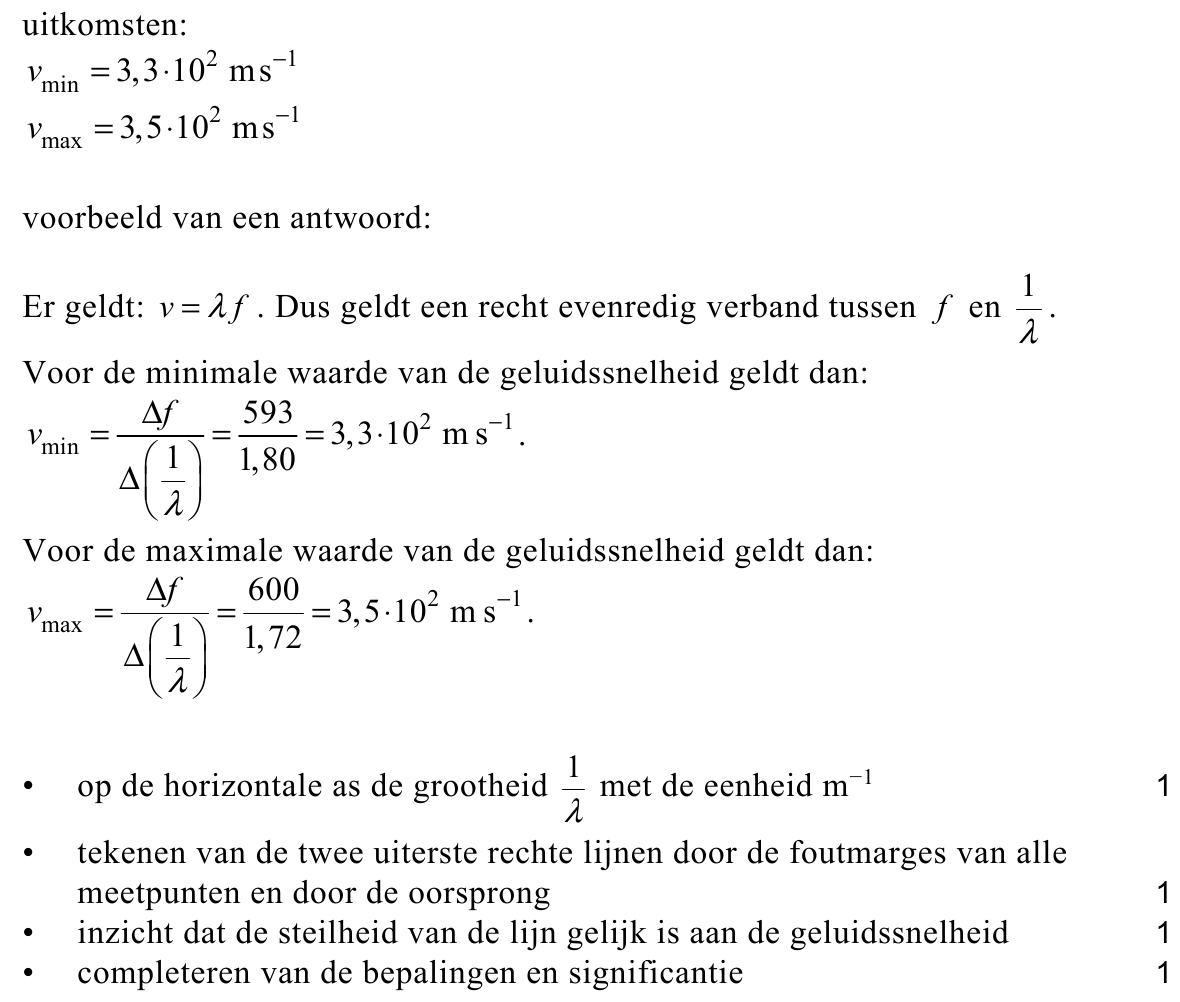

Jelle voert de volgende drie handelingen uit:
− Hij zet bij de horizontale as het juiste bijschrift.
− Hij trekt in het diagram twee rechte lijnen door de oorsprong die net
binnen alle foutmarges liggen.
− Hij bepaalt hieruit in twee significante cijfers de minimale en de
maximale geluidssnelheid die uit de metingen volgen.
204puitwerkbijlage
Voer de drie bovenstaande handelingen van Jelle uit in de figuur op de
uitwerkbijlage.

opgave 5Ramsauer en Townsend

Het botsende-deeltjesmodel is een veelgebruikt model om verschijnselen in materie te verklaren. In dit model worden atomen en elektronen beschouwd als kleine, harde knikkertjes die tegen elkaar botsen. Het botsende-deeltjesmodel is een klassiek model. In een experiment wordt een bundel elektronen…

Het botsende-deeltjesmodel is een veelgebruikt model om verschijnselen in materie te verklaren. In dit model worden atomen en elektronen beschouwd als kleine, harde knikkertjes die tegen elkaar botsen. Het botsende-deeltjesmodel is een klassiek model. In een experiment wordt een bundel elektronen door een gas geschoten. Dit proces beschrijven we met een model waarin de gasatomen stilstaan en de elektronen bewegen. De intensiteit van de bundel is gedefinieerd als de grootte van de elektronenstroom in de richting van de bundel per oppervlakte-eenheid. De bewegende elektronen kunnen botsen met de gasatomen, waardoor de intensiteit van de bundel kan veranderen. Zie figuur 1 voor een schematische tekening. figuur 1

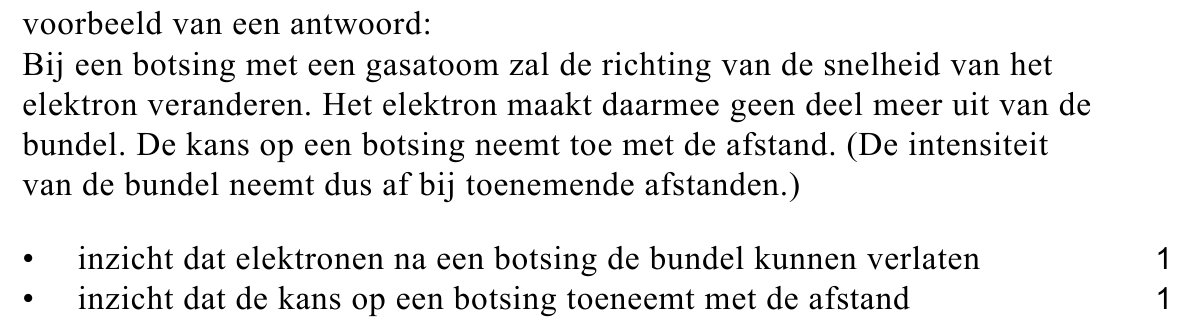

Leg uit met behulp van het botsende-deeltjesmodel dat de intensiteit van de bundel afneemt naarmate er een grotere afstand door het gas is afgelegd. De transmissie T is de verhouding tussen de intensiteit van de bundel nadat hij een afstand x door het gas heeft afgelegd en de intensiteit van de…

Leg uit met behulp van het botsende-deeltjesmodel dat de intensiteit van de bundel afneemt naarmate er een grotere afstand door het gas is afgelegd. De transmissie T is de verhouding tussen de intensiteit van de bundel nadat hij een afstand x door het gas heeft afgelegd en de intensiteit van de bundel bij de bron. Volgens het botsende-deeltjesmodel geldt voor T : T e − x (1) Hierin is: − x de afstand die door de bundel in het gas is afgelegd in m − l de gemiddelde vrije weglengte, dat wil zeggen de gemiddelde afstand die een elektron aflegt voordat het botst, in m − I de intensiteit van de bundel na een afstand x in m − 2 s − 1 − I 0 de intensiteit van de bundel bij de bron in m − 2 s − 1

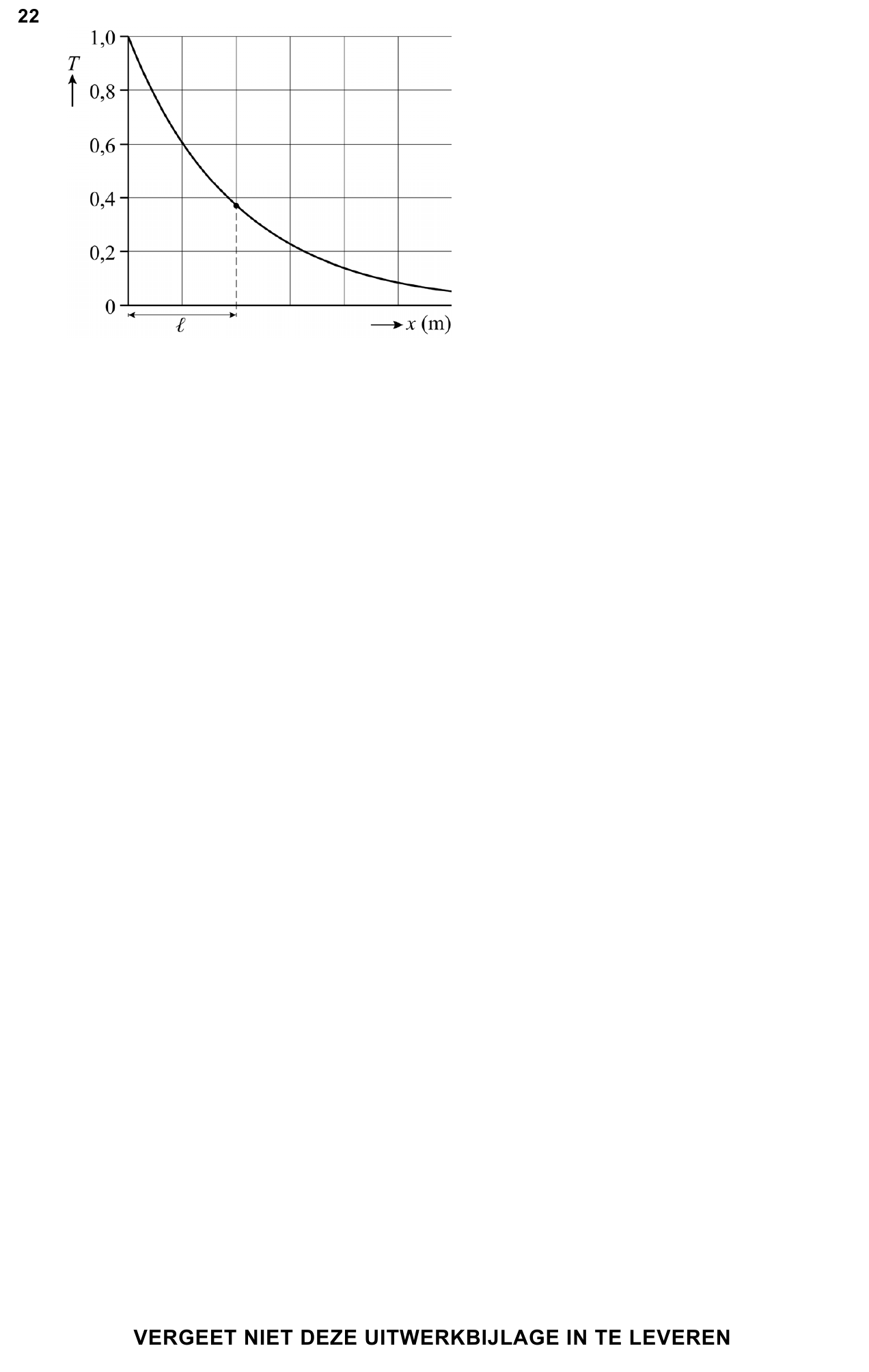

In figuur 2 is T als functie van x weergegeven. In de figuur staat ook l aangegeven. figuur 2 De vorm van het ( T , x )-diagram is vergelijkbaar met die van een doorlaatkromme bij ioniserende straling. Figuur 2 staat ook op de uitwerkbijlage.

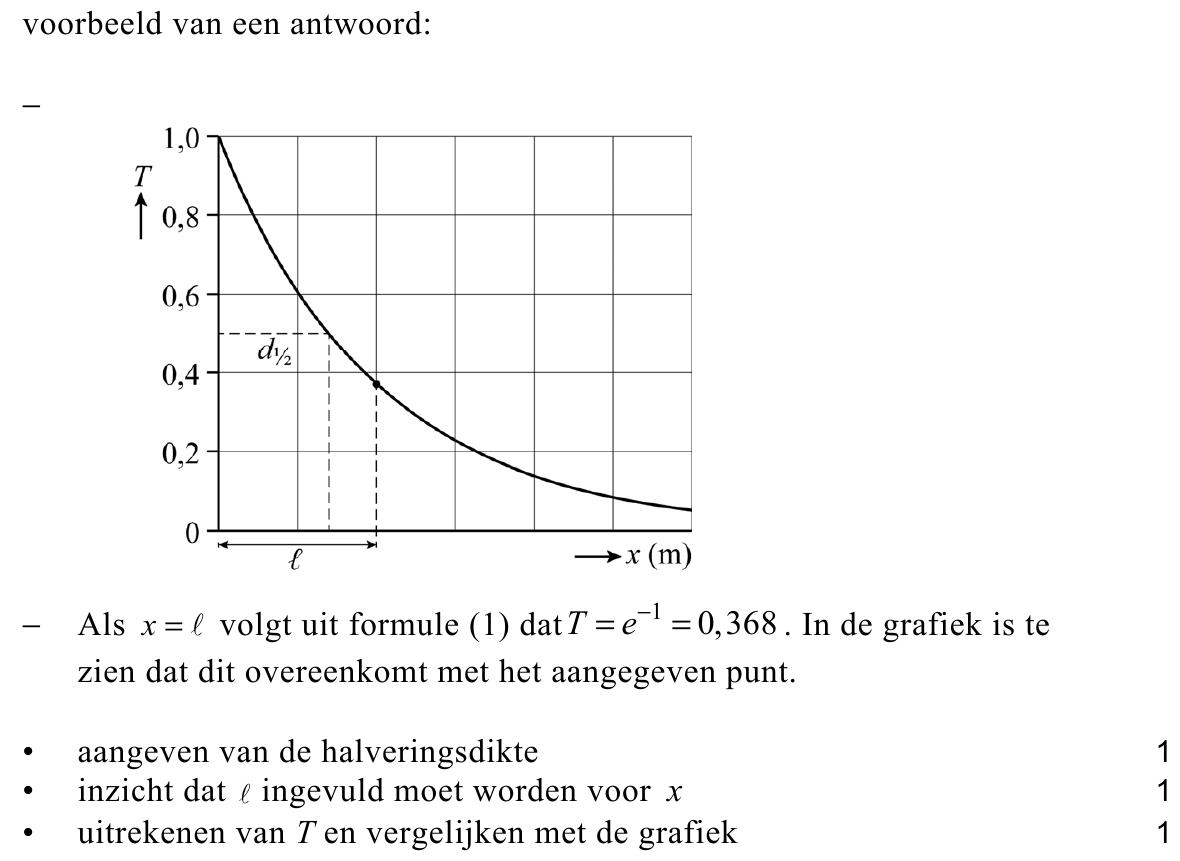

Voer de volgende opdrachten uit: − Geef in de figuur op de uitwerkbijlage de grootte van de halveringsdikte d ½ aan. − Toon aan, met behulp van een berekening, dat l in figuur 2 correct is weergegeven. Quantumrevolutie: het Ramsauer-Townsend-effect Rond 1920 deden de wetenschappers Carl Ramsauer en…

Voer de volgende opdrachten uit: − Geef in de figuur op de uitwerkbijlage de grootte van de halveringsdikte d ½ aan. − Toon aan, met behulp van een berekening, dat l in figuur 2 correct is weergegeven. Quantumrevolutie: het Ramsauer-Townsend-effect Rond 1920 deden de wetenschappers Carl Ramsauer en John Townsend (zie figuur 3), los van elkaar, een verrassende ontdekking. Bij experimenten met xenongas bleek de transmissie T van de elektronen sterk afhankelijk te zijn van de energie van de elektronen E elek . figuur 3

Figuur 4 is een ( T, E elek )-grafiek van metingen aan xenongas. Bij een elektronenenergie E elek van 1,0 eV gebeurt er iets verrassends: de elektronen lijken plotseling geen hinder meer te ondervinden van de xenonatomen. De transmissie wordt dan gelijk aan 1 , ongeacht de grootte van de afgelegde…

Figuur 4 is een ( T, E elek )-grafiek van metingen aan xenongas. Bij een elektronenenergie E elek van 1,0 eV gebeurt er iets verrassends: de elektronen lijken plotseling geen hinder meer te ondervinden van de xenonatomen. De transmissie wordt dan gelijk aan 1 , ongeacht de grootte van de afgelegde weg. figuur 4 Om dit effect te verklaren beschreven Ramsauer en Townsend het elektron niet als een deeltje, maar als een golf met bijbehorende debroglie-golflengte.

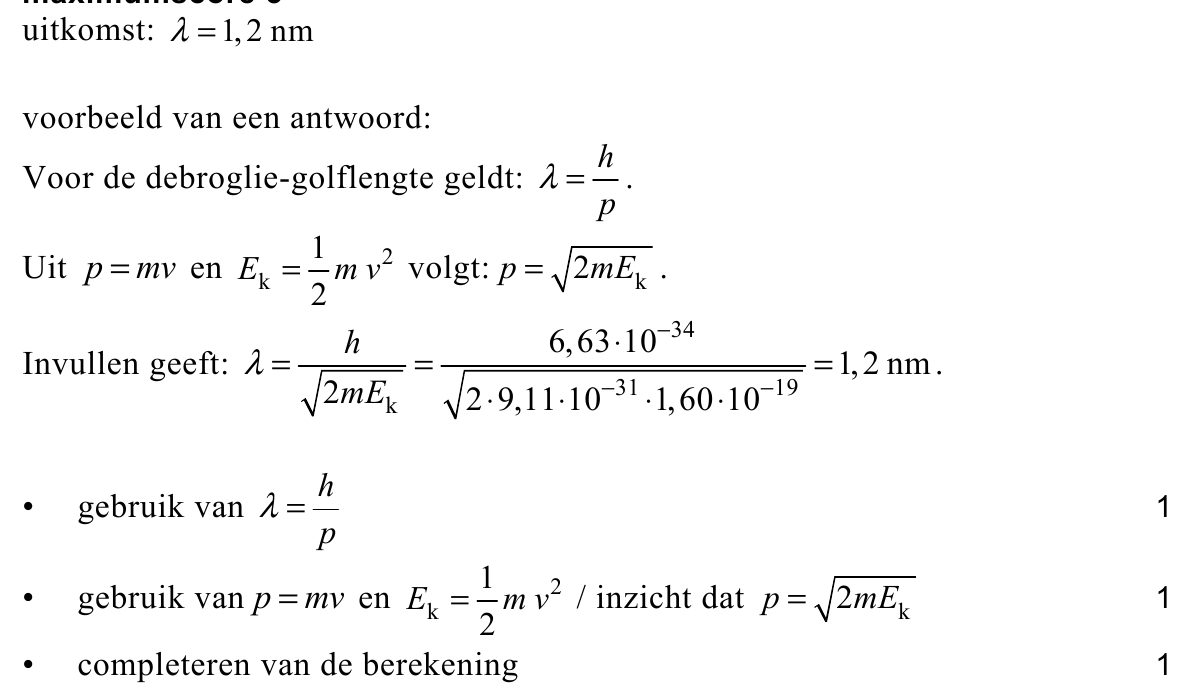

Bereken de debroglie-golflengte van een vrij elektron met een energie van 1,0 eV .
Ramsauer en Townsend benaderden het xenonatoom als een eendimensionale energieput met een diepte E put en een lengte L . In figuur 5 is schematisch de situatie getekend van een elektron dat een xenonatoom passeert. Het elektron beweegt van gebied I (voor het xenonatoom) via gebied II (het…

Ramsauer en Townsend benaderden het xenonatoom als een eendimensionale energieput met een diepte E put en een lengte L . In figuur 5 is schematisch de situatie getekend van een elektron dat een xenonatoom passeert. Het elektron beweegt van gebied I (voor het xenonatoom) via gebied II (het xenonatoom) naar gebied III (na het xenonatoom). figuur 5 Bij bepaalde waarden van E elek blijkt de golf van het elektron te resoneren in gebied II . Deze resonantie leidt ertoe dat het elektron ongehinderd zijn weg kan vervolgen naar gebied III . Resonantie in gebied II treedt op als aan de volgende voorwaarde wordt voldaan: L = n II (2) Hierin is: − L de diameter van het xenonatoom − n een positief geheel getal (1, 2, 3, …) − λ de debroglie-golflengte van het elektron in gebied II Let op: de laatste vragen van dit examen staan op de volgende pagina.

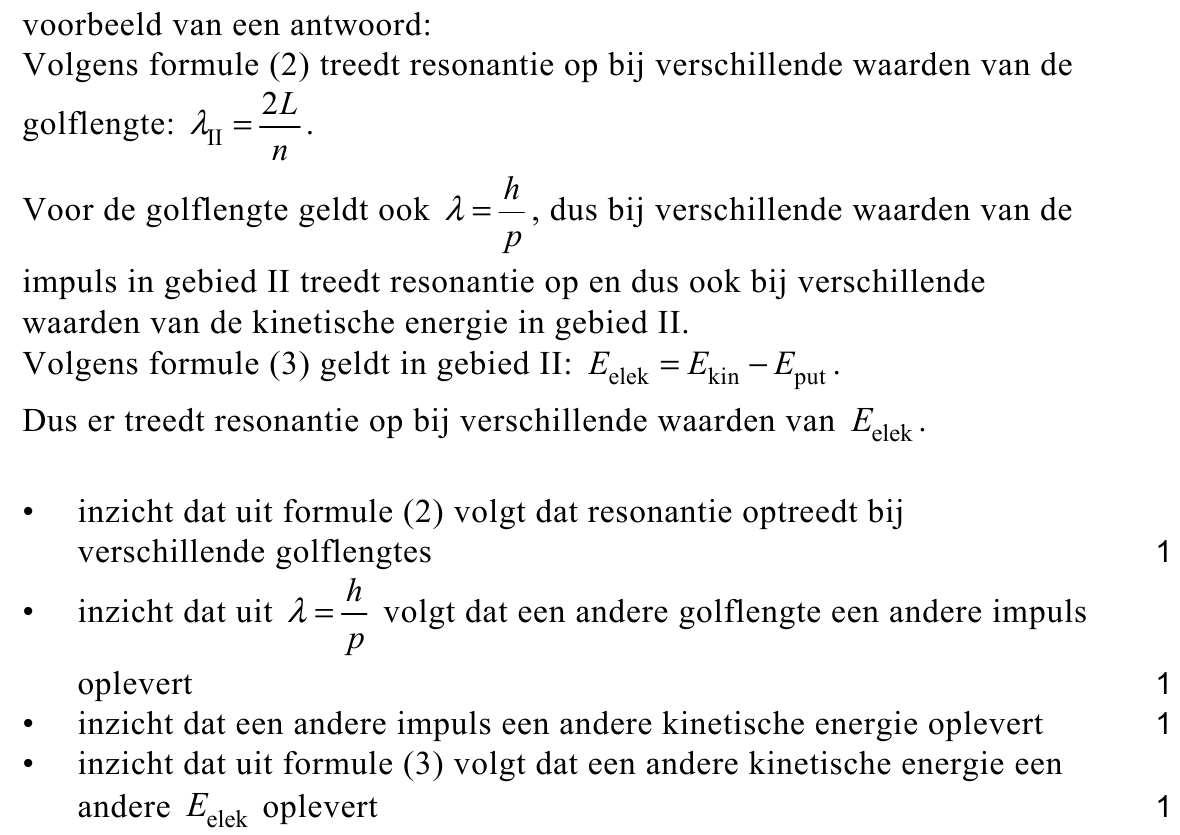

Voor de kinetische energie van het elektron in gebied II geldt: E = E + E (3) kin elek put In figuur 4 zijn meerdere pieken te zien waarbij T = 1 . Er zijn dus verschillende waarden van E elek waarbij resonantie optreedt. Dit is te verklaren met behulp van de formules (2) en (3) en ten minste één…

Voor de kinetische energie van het elektron in gebied II geldt: E = E + E (3) kin elek put In figuur 4 zijn meerdere pieken te zien waarbij T = 1 . Er zijn dus verschillende waarden van E elek waarbij resonantie optreedt. Dit is te verklaren met behulp van de formules (2) en (3) en ten minste één formule uit het informatieboek.

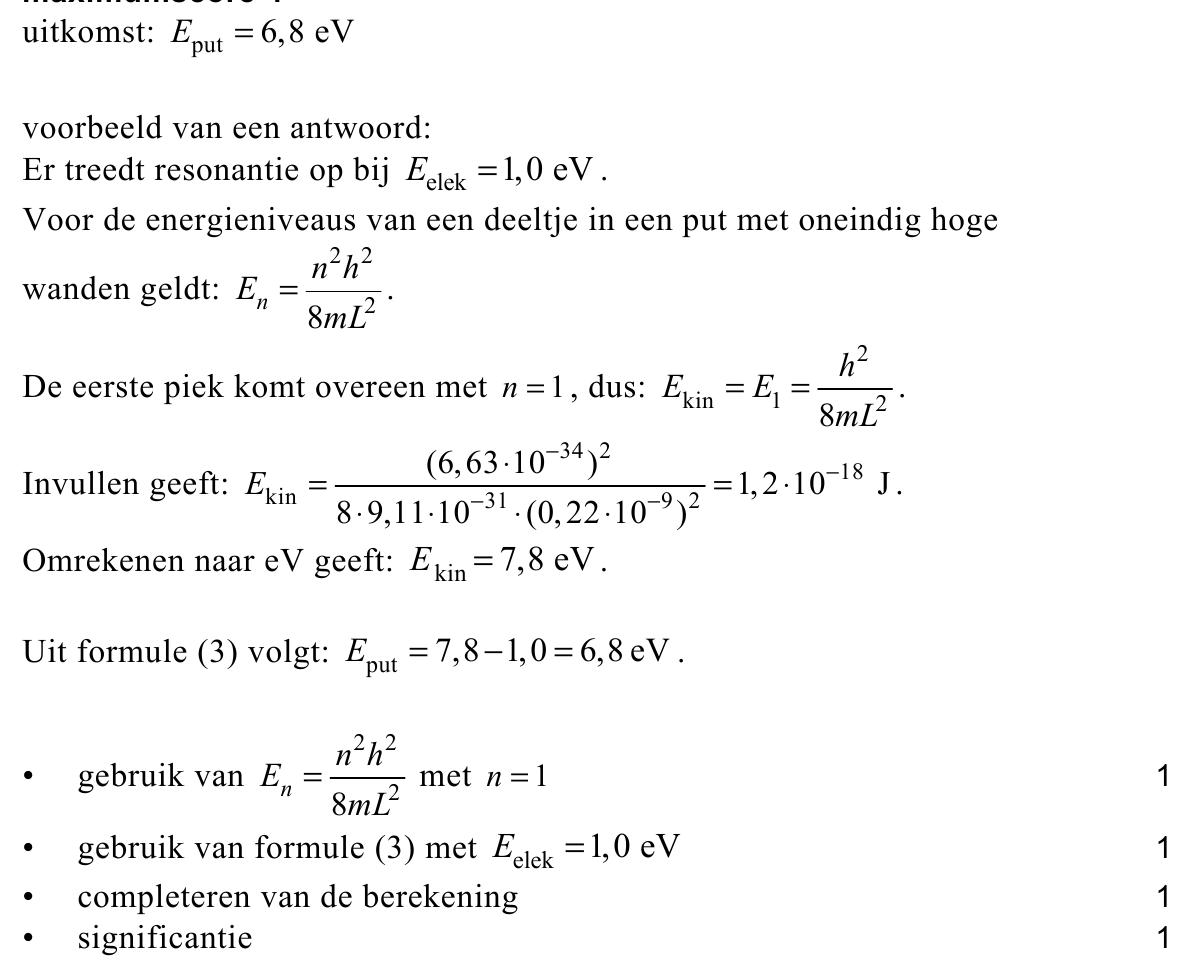

Geef deze verklaring. De waarden van de energie E kin in gebied II, waarbij resonantie optreedt, komen overeen met de energieniveaus van een deeltje in een eendimensionale energieput met oneindig hoge wanden. Neem aan dat de eerste piek in figuur 4 hoort bij n = 1 in de formule van deze…

Geef deze verklaring. De waarden van de energie E kin in gebied II, waarbij resonantie optreedt, komen overeen met de energieniveaus van een deeltje in een eendimensionale energieput met oneindig hoge wanden. Neem aan dat de eerste piek in figuur 4 hoort bij n = 1 in de formule van deze energieniveaus. De diameter van het xenonatoom is 0,22 nm .

Bereken E put in eV. Noteer je antwoord in het juiste aantal significante cijfers. Bronvermelding Een opsomming van de in dit examen gebruikte bronnen, zoals teksten en afbeeldingen, is te vinden in het bij dit examen behorende correctievoorschrift.
