opgave 1Opgave 1 Vallend foton
Lees het volgende artikel.

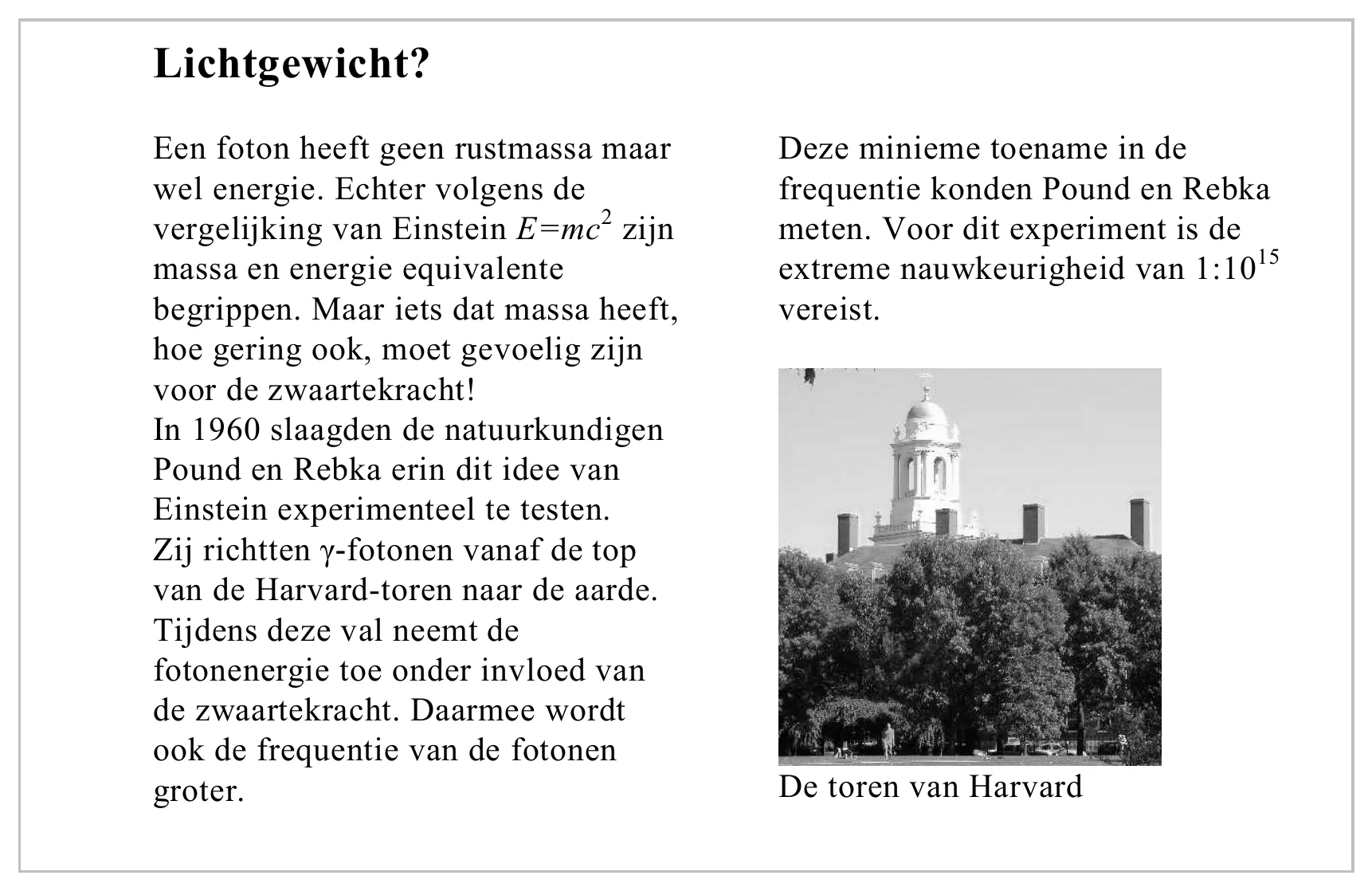

Lichtgewicht? Een foton heeft geen rustmassa maar Deze minieme toename in de wel energie. Echter volgens de frequentie konden Pound en Rebka vergelijking van Einstein E=mc2 zijn meten. Voor dit experiment is de massa en energie equivalente extreme nauwkeurigheid van 1:1015 begrippen. Maar iets dat massa heeft, vereist. hoe gering ook, moet gevoelig zijn voor de zwaartekracht! In 1960 slaagden de natuurkundigen Pound en Rebka erin dit idee van Einstein experimenteel te testen. Zij richtten γ-fotonen vanaf de top van de Harvard-toren naar de aarde. Tijdens deze val neemt de fotonenergie toe onder invloed van de zwaartekracht. Daarmee wordt ook de frequentie van de fotonen groter. De toren van Harvard
12pVoor de fotonen gebruikten Pound en Rebka γ -straling afkomstig van 57/26 Fe .
Deze isotoop ontstaat bij een vervalreactie, waarbij 57/27 Co een deeltje invangt.

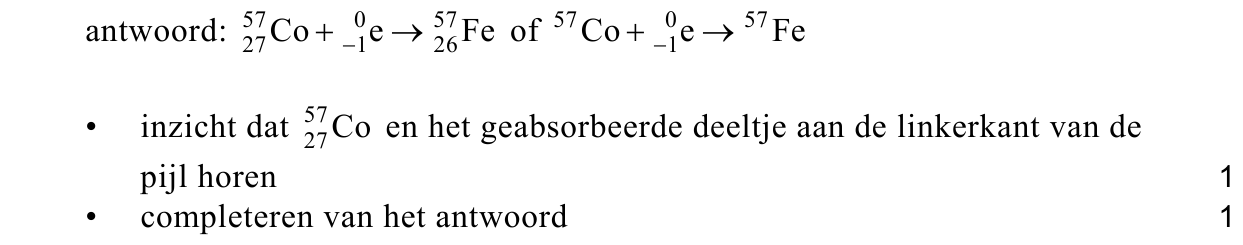

Geef de reactievergelijking van het ontstaan van 57/26 Fe .
De gevormde 57/26 Fe -kern bevindt zich in een soort aangeslagen toestand en valt
terug naar de grondtoestand onder uitzenden van de γ -straling, met een
halveringstijd τ = 9,8 ⋅ 10−8 s.
Voor het experiment is een voortdurende stroom γ -fotonen nodig.

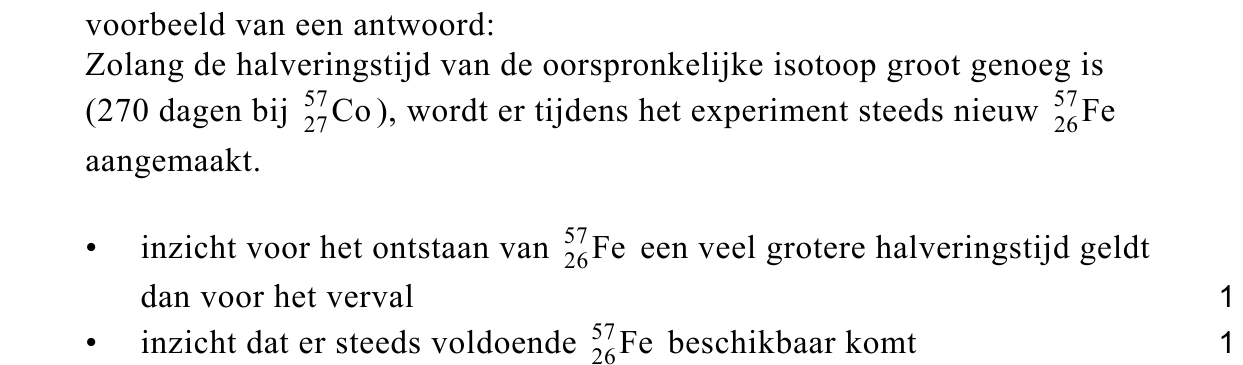

22pLeg uit dat de korte halveringstijd geen probleem is voor deze voortdurende
stroom γ -fotonen.
Voor de frequentie fg van de fotonen op de grond geldt:
hfg = hfh + Ez , waarin geldt Ez = hf/c2h gH
Hierin is:
− fg de frequentie waarmee een foton de grond bereikt;
− fh de frequentie waarmee een foton in de top van de toren wordt
uitgezonden;
− Ez de zwaarte-energie van een foton;
− h de constante van Planck;
− H de hoogte van de toren: H = 22,6 m ;
− g de valversnelling;
− c de lichtsnelheid.

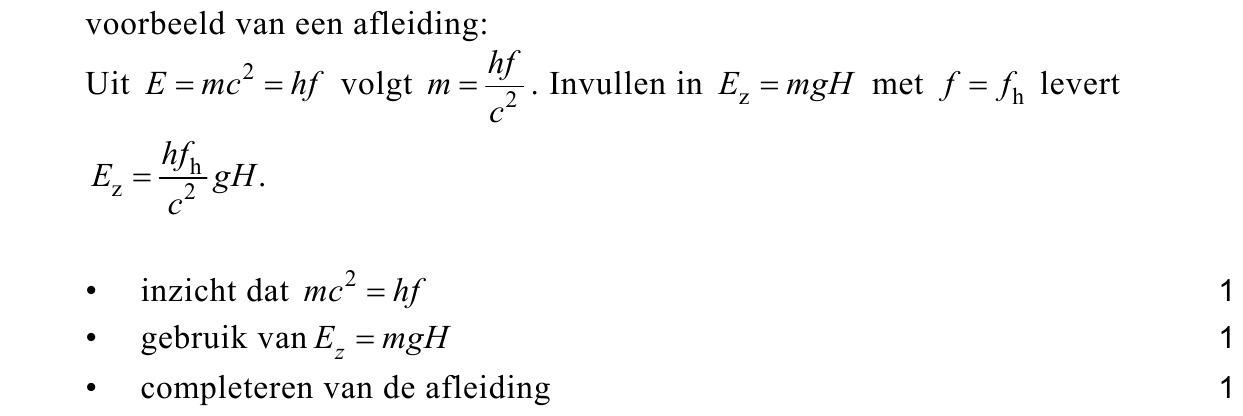

33pLeid de uitdrukking voor Ez af.
De nauwkeurigheid van het experiment moet zo groot zijn, omdat de
verandering in de fotonenergie tijdens de val erg klein is.
De verhouding tussen Ez en de oorspronkelijke fotonenergie bepaalt namelijk
hoe groot de nauwkeurigheid in dit experiment moet zijn.

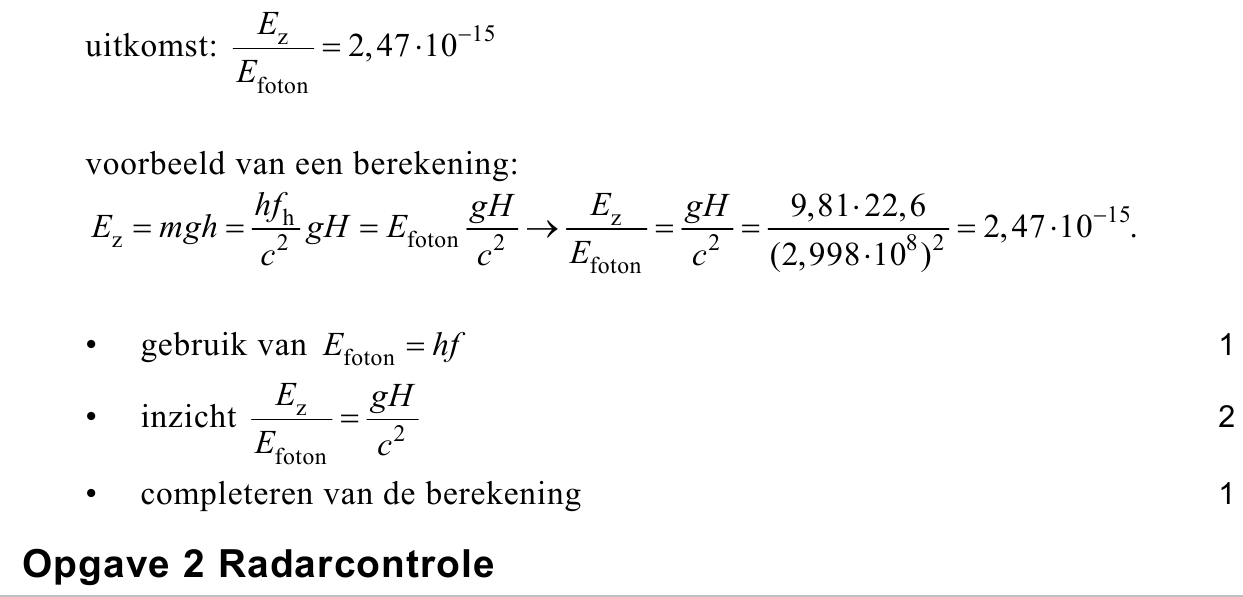

44pBereken deze verhouding bij dit experiment.
opgave 2Opgave 2 Radarcontrole

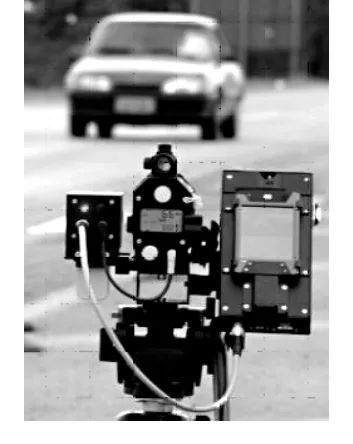

Om de snelheid van een auto te meten kan de politie een
53pradarapparaat gebruiken. Zie figuur 1.
Dit apparaat zendt gedurende enige milliseconden radargolven
uit die door de rijdende auto worden teruggekaatst.
De golflengte van de uitgezonden radargolven is 9,0 mm .
Radargolven planten zich voort met de lichtsnelheid.

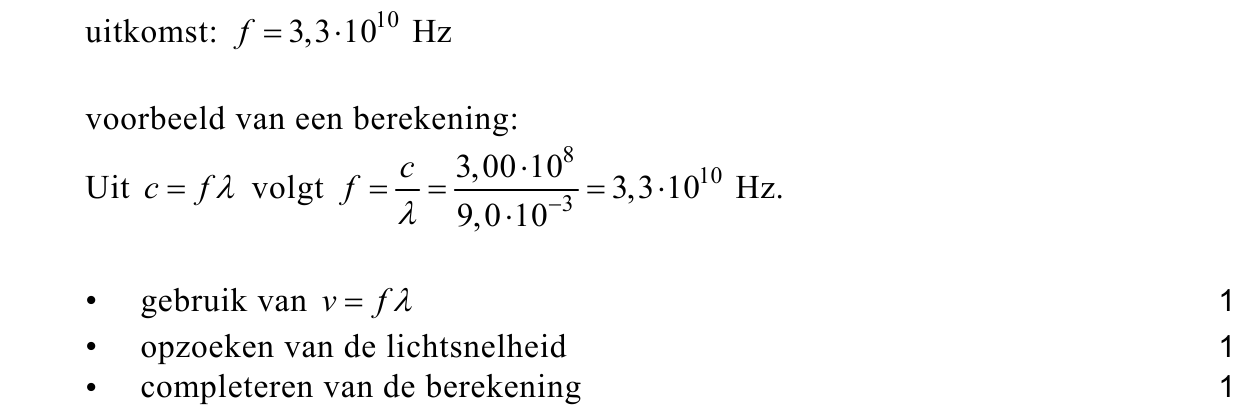

Bereken de frequentie van de uitgezonden radargolven.
De teruggekaatste radargolven hebben een veel kleinere
amplitudo en een iets kleinere golflengte dan de uitgezonden radargolven.

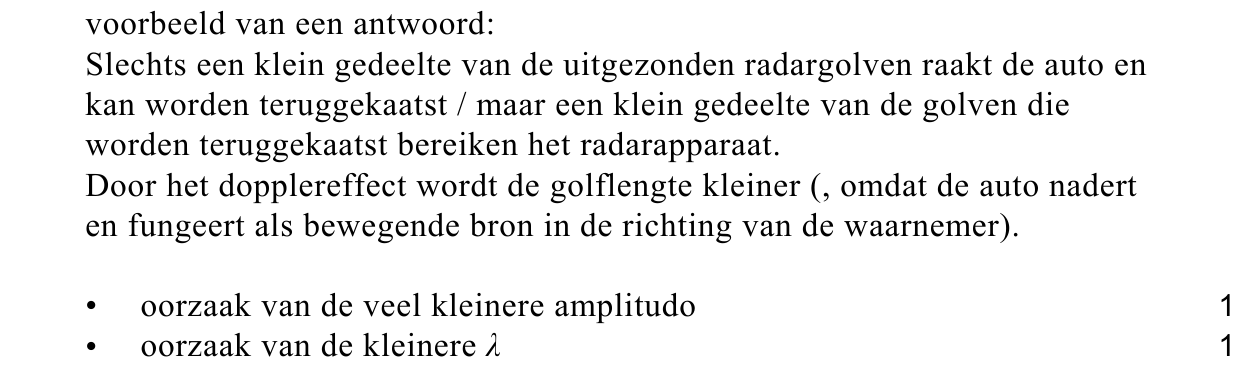

62pGeef voor beide veranderingen de oorzaak.
Om de snelheid van de auto te bepalen kan men de teruggekaatste golven laten
interfereren met de uitgezonden golven. Hierbij ontstaat een samengestelde golf
(zweving) waarvan de amplitudo varieert met een bepaalde frequentie.
In figuur 2 is zo’n zweving weergegeven.
figuur 2
De frequentie waarmee de amplitude varieert, is gelijk aan het frequentieverschil
Δ f tussen de uitgezonden golf en de teruggekaatste golf.
Voor het verband tussen Δ f en de snelheid v van een auto die op grote afstand
nadert, geldt de volgende formule:
Hierin is:
− Δ f het frequentieverschil in Hz ;
− v de snelheid van de auto in m s−1 ;
− λ de golflengte van de uitgezonden straling in m .

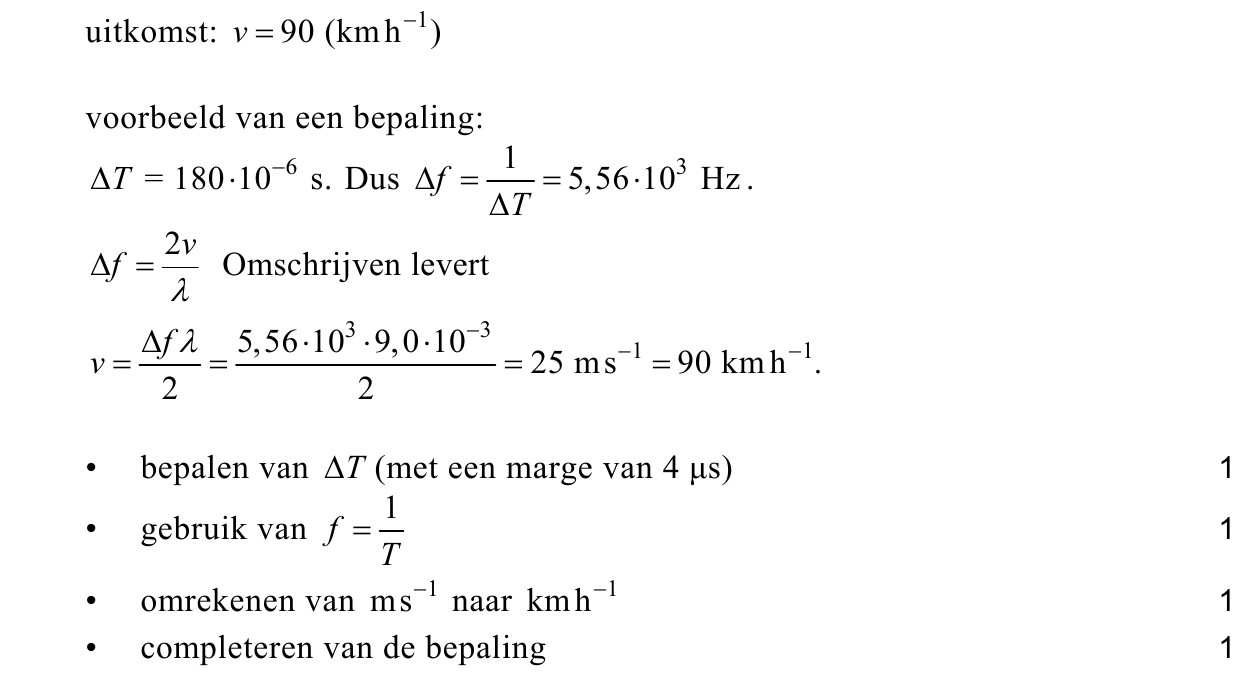

74pBepaal met behulp van figuur 2 de snelheid van de naderende auto in km h−1 .
Als de auto dichterbij het radarapparaat komt, is deze formule niet juist.
Er moet dan gecorrigeerd worden voor het feit, dat de auto niet precies in de
richting van het radarapparaat rijdt. Voor de snelheid v moet dan de component
van de snelheid in de richting van het radarapparaat ingevuld worden.

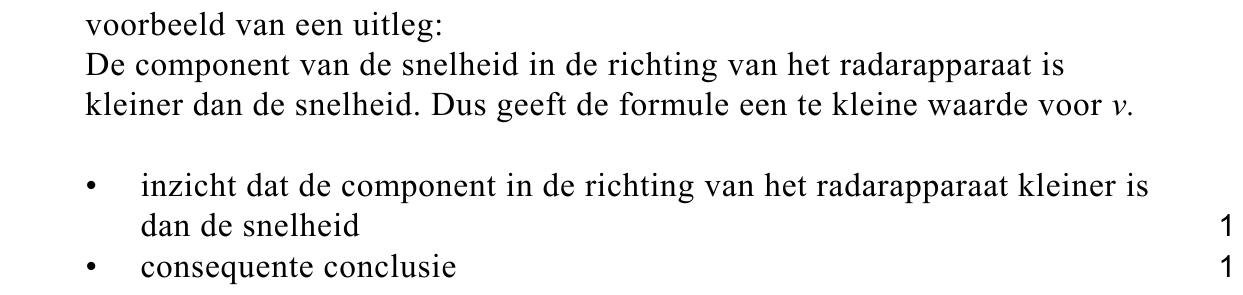

82pLeg uit of in dat geval de formule een te grote of een te kleine waarde voor de
snelheid v geeft.
Bij een snelheid van 83 kmh−1 geldt: Δ f = 5,1 kHz . Bij een frequentieverschil
van 5,1 kHz en hoger moet er een foto van de auto gemaakt worden. Dan gaat
er een hoog signaal naar het fototoestel.

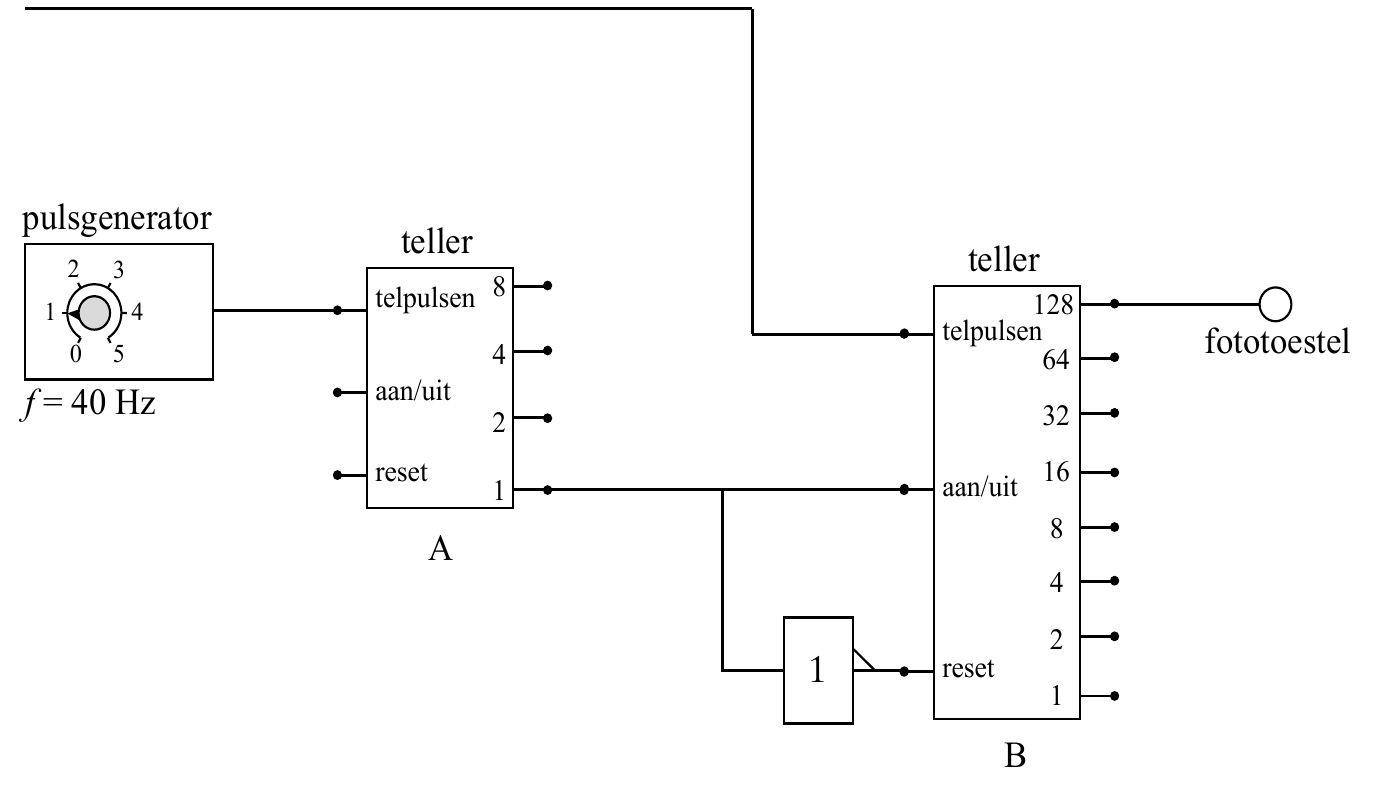

Dit kan gerealiseerd worden met de schakeling van figuur 3. Het signaal van
figuur 2 wordt daarbij omgezet in een digitaal signaal met dezelfde frequentie als
de verschilfrequentie Δ f .
figuur 3
digitaal
signaal

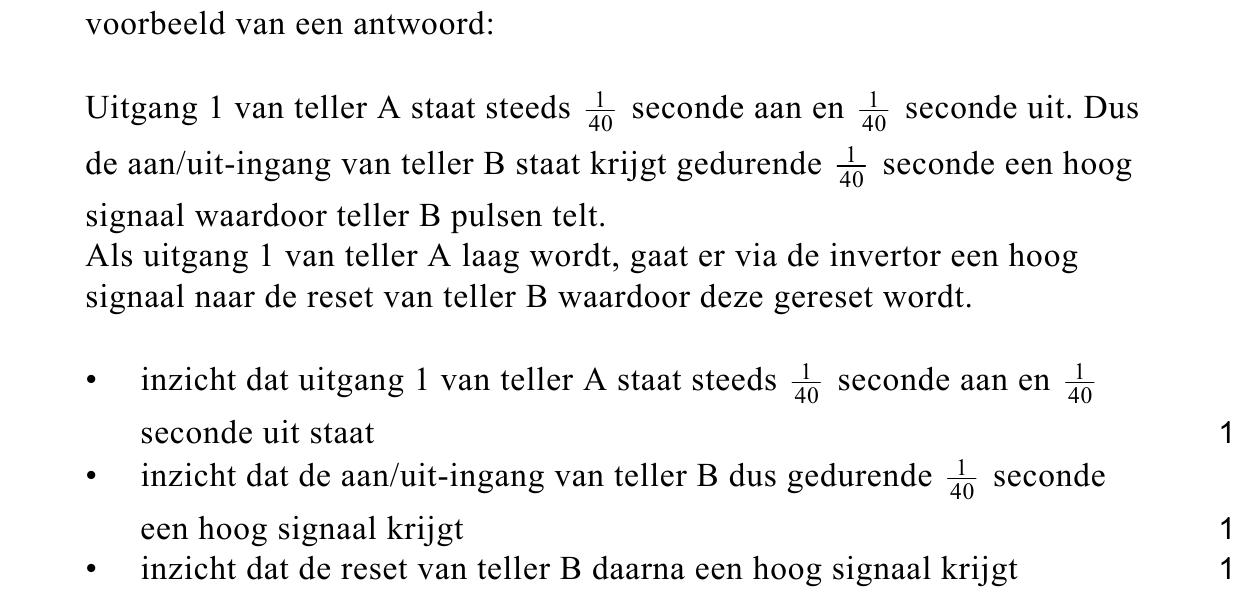

Deze schakeling zorgt ervoor dat teller B steeds, beginnend bij 0 , gedurende
40 1 seconde de pulsen van het digitale signaal van het radarapparaat telt.
93pLeg dit uit aan de hand van de schakeling.

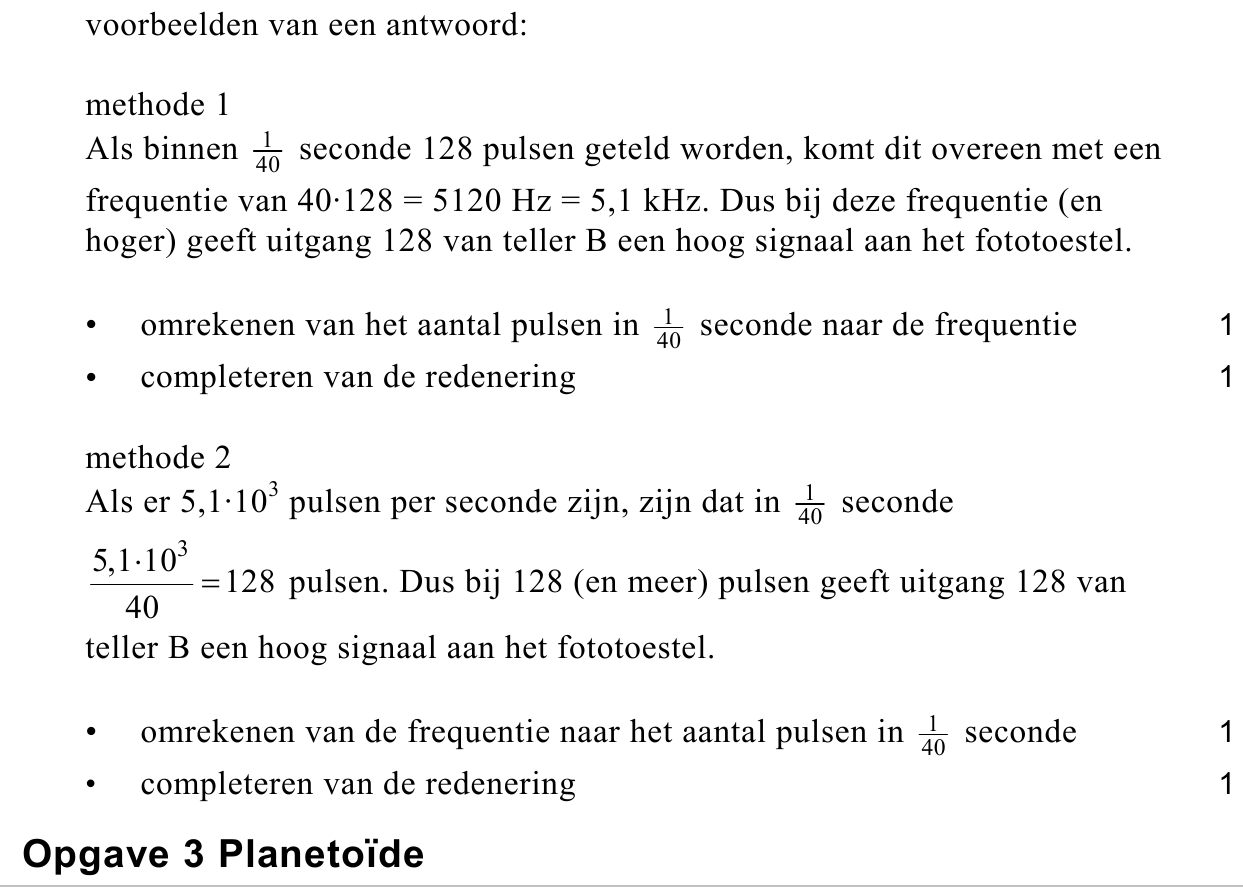

102pToon met een berekening aan dat bij een frequentie van 5,1 kHz en hoger een
hoog signaal naar het fototoestel gestuurd wordt.
opgave 3Opgave 3 Planetoïde
Planetoïden zijn kleine, rotsachtige hemellichamen die rond de zon bewegen.
Een botsing met de aarde kan grote gevolgen hebben.
Een inslag op land geeft een krater van 10 à 20 keer de doorsnede van het
object. Een inslag in de oceaan kan een tsunami veroorzaken.
In figuur 1 staat een foto van zo’n planetoïde.
figuur 1
In figuur 2 is de ellipsvormige baan van een planetoïde weergegeven.
figuur 2
In een ellipsbaan staat de snelheidsvector niet steeds loodrecht op de
verbindingslijn van de planetoïde met de zon. De snelheid kan daarom ook een
component in de richting van de zon hebben.
In de figuur op de uitwerkbijlage is de snelheidscomponent in de richting van de
zon in punt A getekend.
De getekende component heeft een grootte van 8,0 kms−1 .

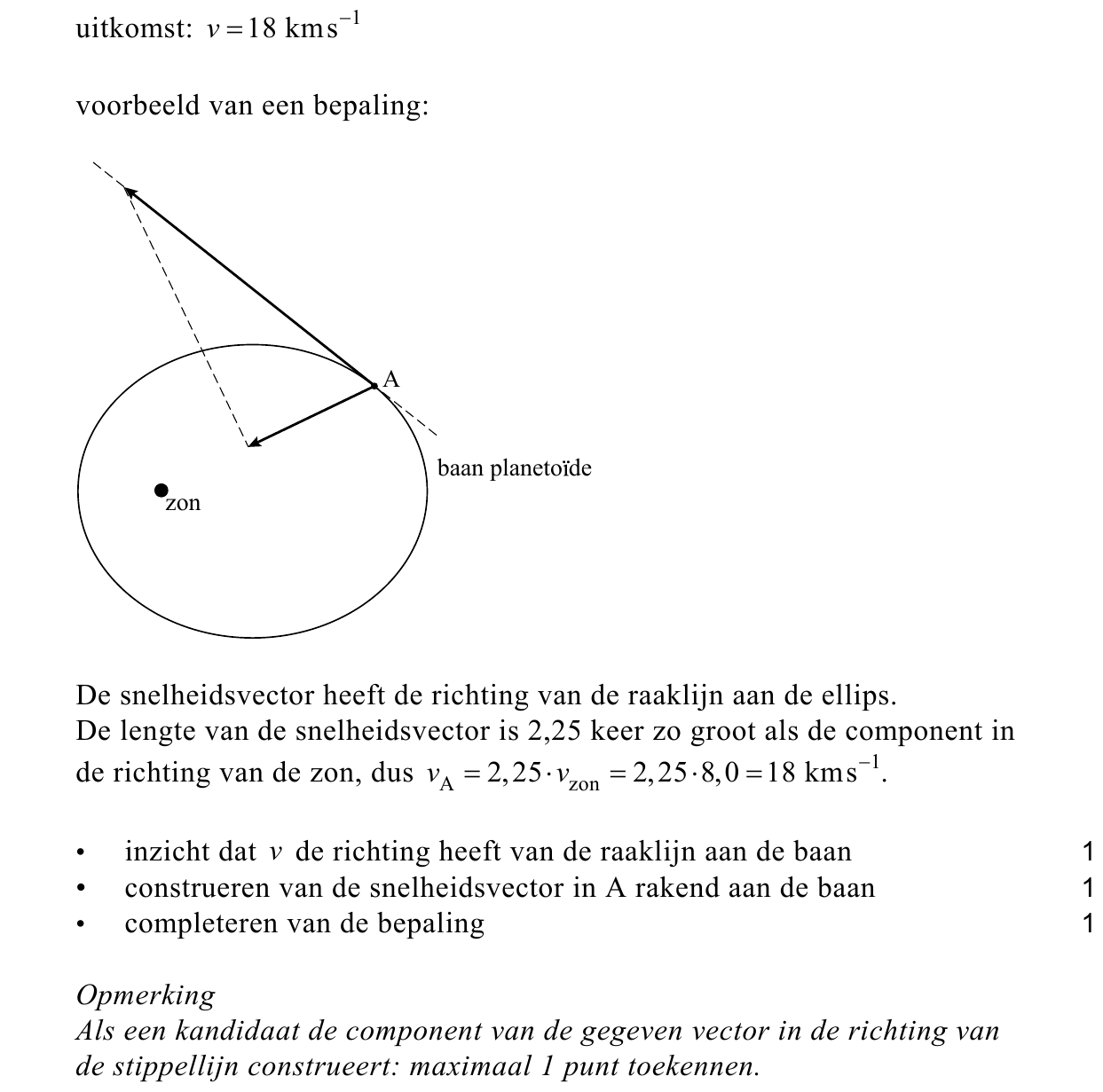

113puitwerkbijlageBepaal in de figuur op de uitwerkbijlage de grootte van de snelheid waarmee de
planetoïde in punt A beweegt.
De totale energie van een planetoïde in zijn ellipsbaan om de zon bestaat uit de
som van zijn kinetische energie en zijn gravitatie-energie.

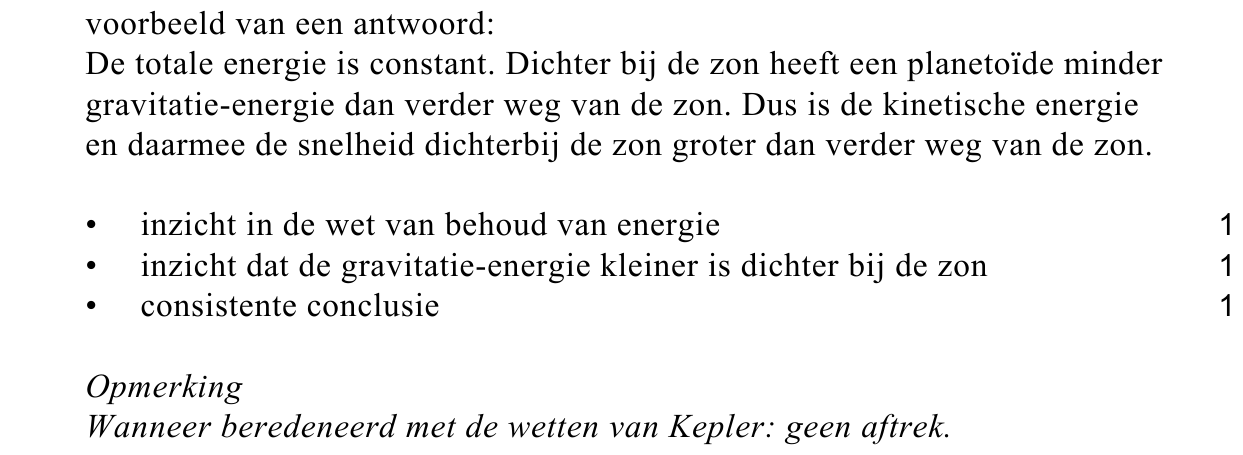

123pBeredeneer dat een planetoïde dichter bij de zon een grotere snelheid heeft dan
op grotere afstand van de zon.
Op 29 januari 2008 ‘scheerde’ de planetoïde TU24, met een doorsnede
van 250 m , op een afstand van 5,38 ⋅ 108 m langs de aarde.
Neem aan dat de aarde zich toen tussen de zon en de planetoïde bevond.
Zie figuur 3. Figuur 3 is niet op schaal.
planetoide aarde

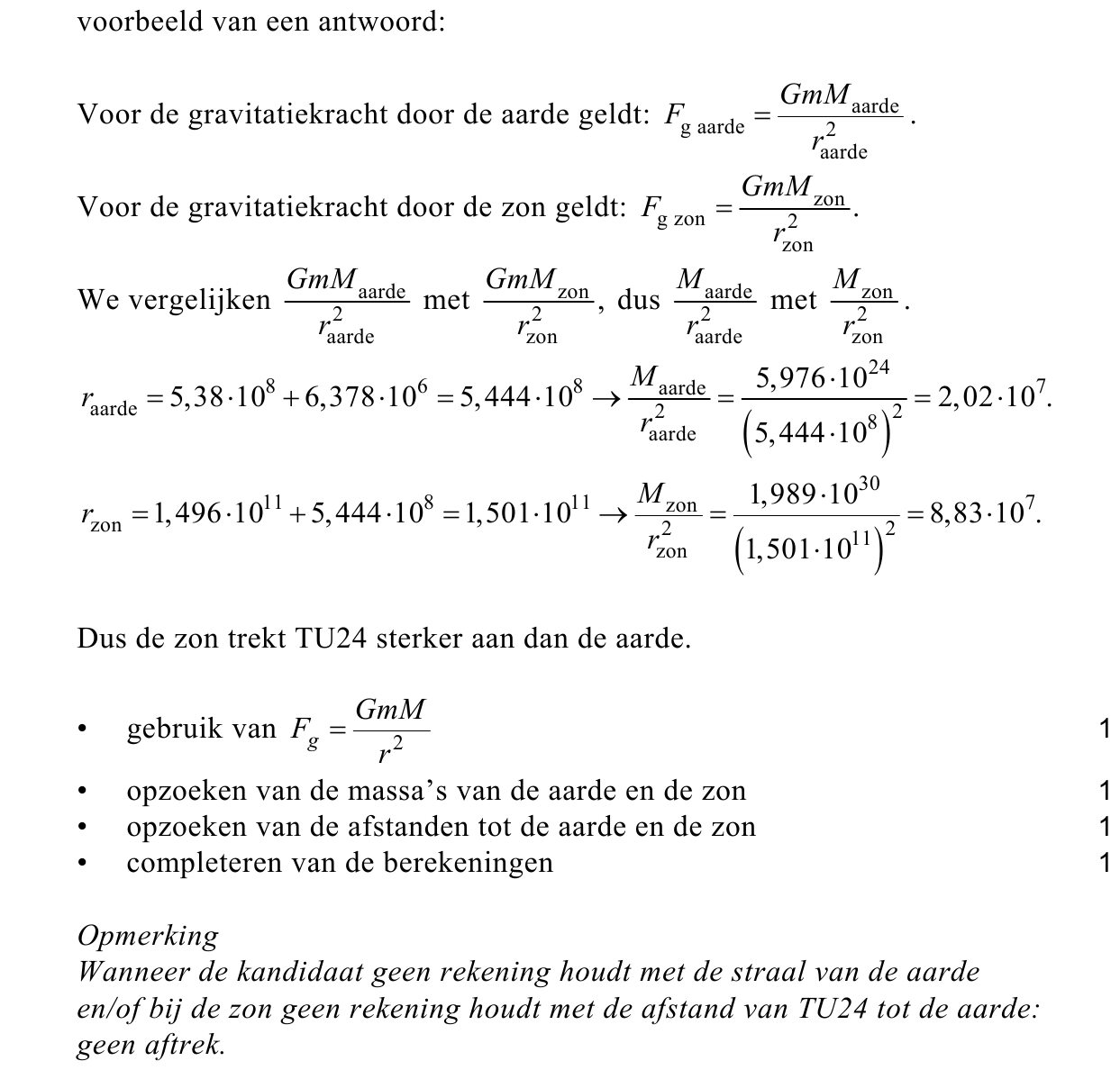

134pLaat met een berekening zien of TU24 op die plaats sterker door de aarde of
sterker door de zon wordt aangetrokken.
Stel dat TU24 met een massa van 1,9 ⋅ 1010 kg recht op de aarde afkoerst met
een snelheid van 3,7·104 m s−1 . Men zou dan kunnen proberen TU24 tegen te
houden door hem te beschieten met een raket.
Ga uit van een raket met een massa van 280 ton en een snelheid
van 1,3·104 m s−1 ten opzichte van de aarde. Neem aan dat TU24 en de raket
frontaal botsen en na de botsing als één geheel verder gaan.

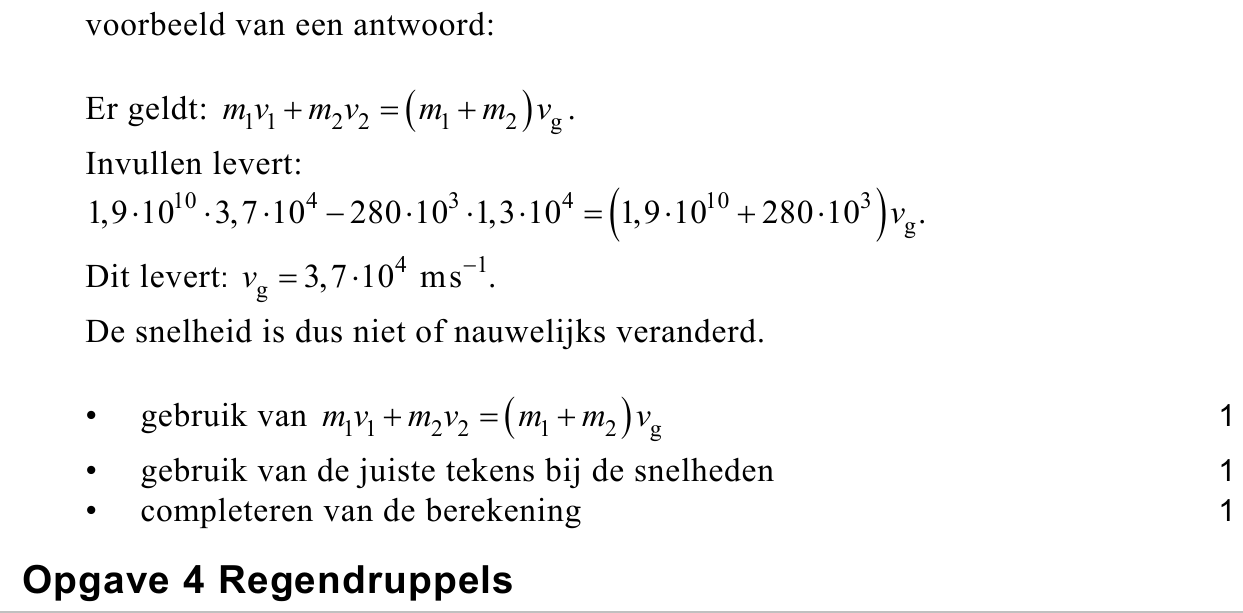

143pLaat met een berekening zien dat hierbij de snelheid van TU24 nauwelijks zou
veranderen.
opgave 4Opgave 4 Regendruppels
Op de foto van figuur 1 zie je
vallende regendruppels.
(Omdat het een beetje waait, vallen
de druppels niet loodrecht naar
beneden.)
Tijdens het maken van de foto
stond de camera scherpgesteld
op de regendruppels die zich
halverwege de lens en de muur
bevinden.
In figuur 2 staat een schematische
tekening van de situatie.
Figuur 2 staat ook op de
uitwerkbijlage.
figuur 2
M D
muur druppels
lens
achterwand
camera
Punt D geeft een druppel aan.
Punt M is een punt van de muur.

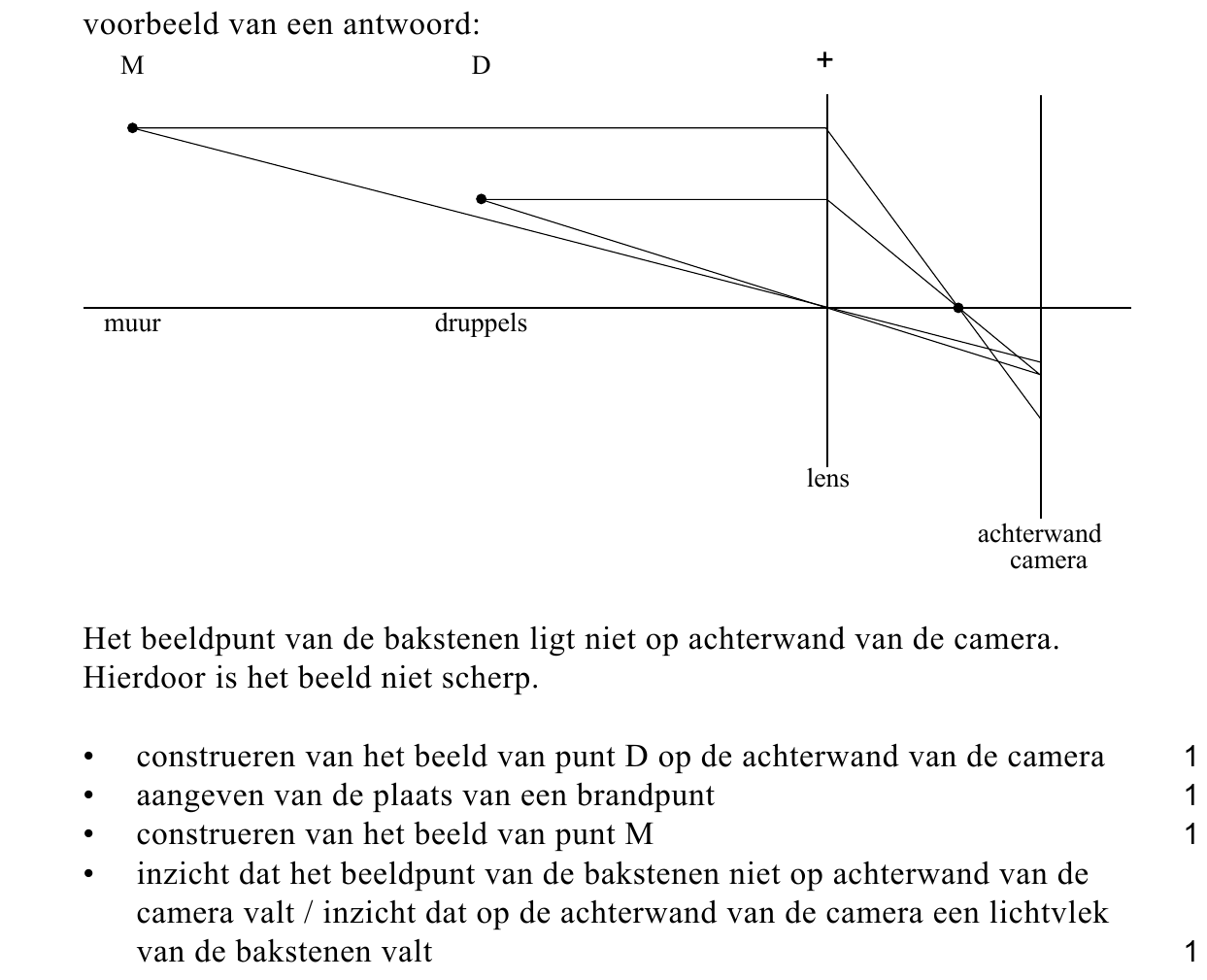

154puitwerkbijlageVoer de volgende opdrachten uit:
− Construeer in de figuur op de uitwerkbijlage het beeld van punt D .
− Bepaal de plaats van een van de brandpunten en construeer het beeld van
punt M .
− Leg uit waarom de afbeelding van de bakstenen op de foto niet scherp is.
Voor de luchtwrijvingskracht op een druppel geldt:
Hierin is:
− cw de wrijvingscoëfficiënt. Deze is onafhankelijk van de diameter van
de druppel;
− ρl de dichtheid van de lucht in kgm−3 ;
− A de frontale oppervlakte van de druppel in m2 ;
− v de snelheid van de druppel in ms−1 .
Als een druppel met constante snelheid v valt, geldt voor de valsnelheid:
v2 = kr
Hierin is:
− r de straal van de druppel in m ;
− k een constante .

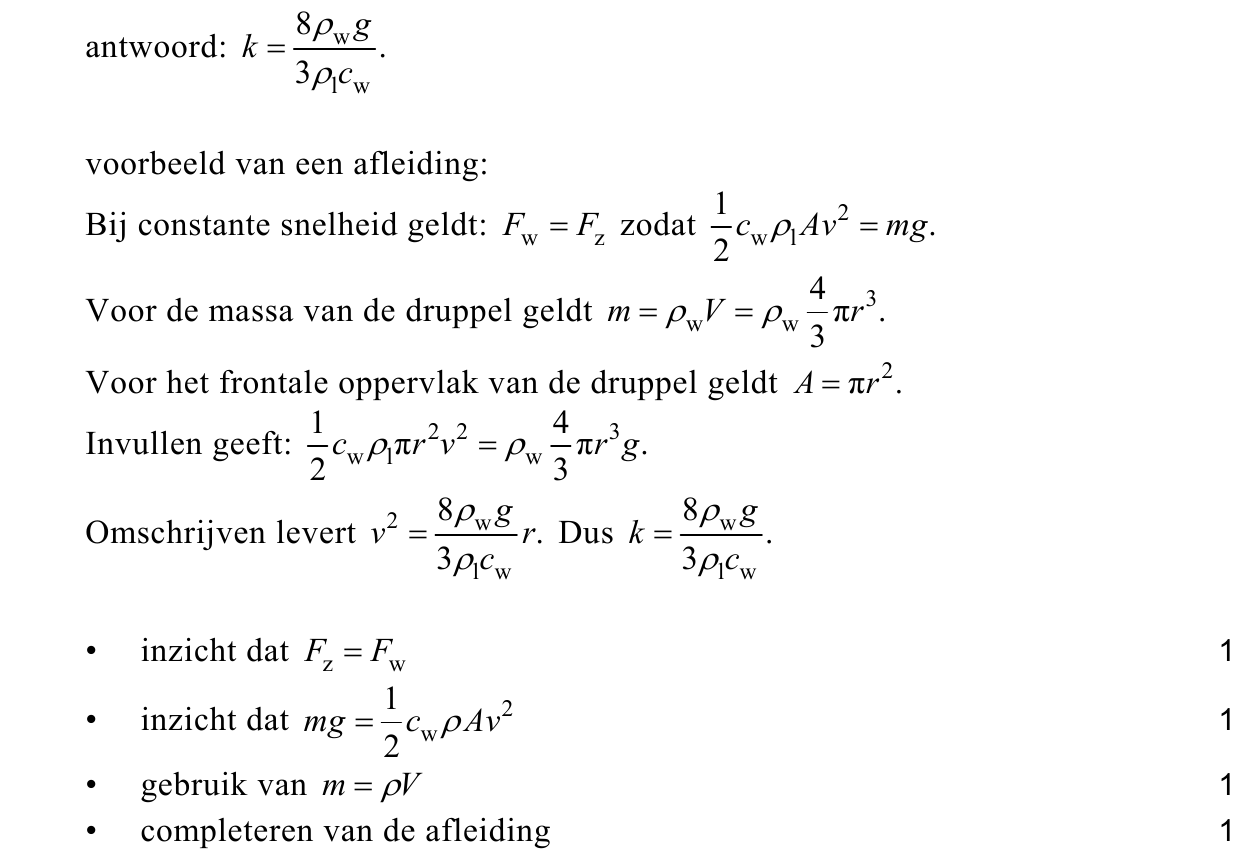

164pDruk de constante k uit in g , cw , ρl en ρw .
− ρw is de dichtheid van water in kgm−3 ;
− g is de valversnelling in ms−2 .
Voor regendruppels op de foto van figuur 1 is de waarde van k gelijk aan
4,0·104 . De duur van de opname (sluitertijd) is 60 1 s .
De hoogte van een baksteen met één voeg in de muur is 6,0 cm .
De vergroting van een baksteen op de foto is de helft van de vergroting van de
druppels.
Bekijk het spoor van de druppel tussen de punten A en B .

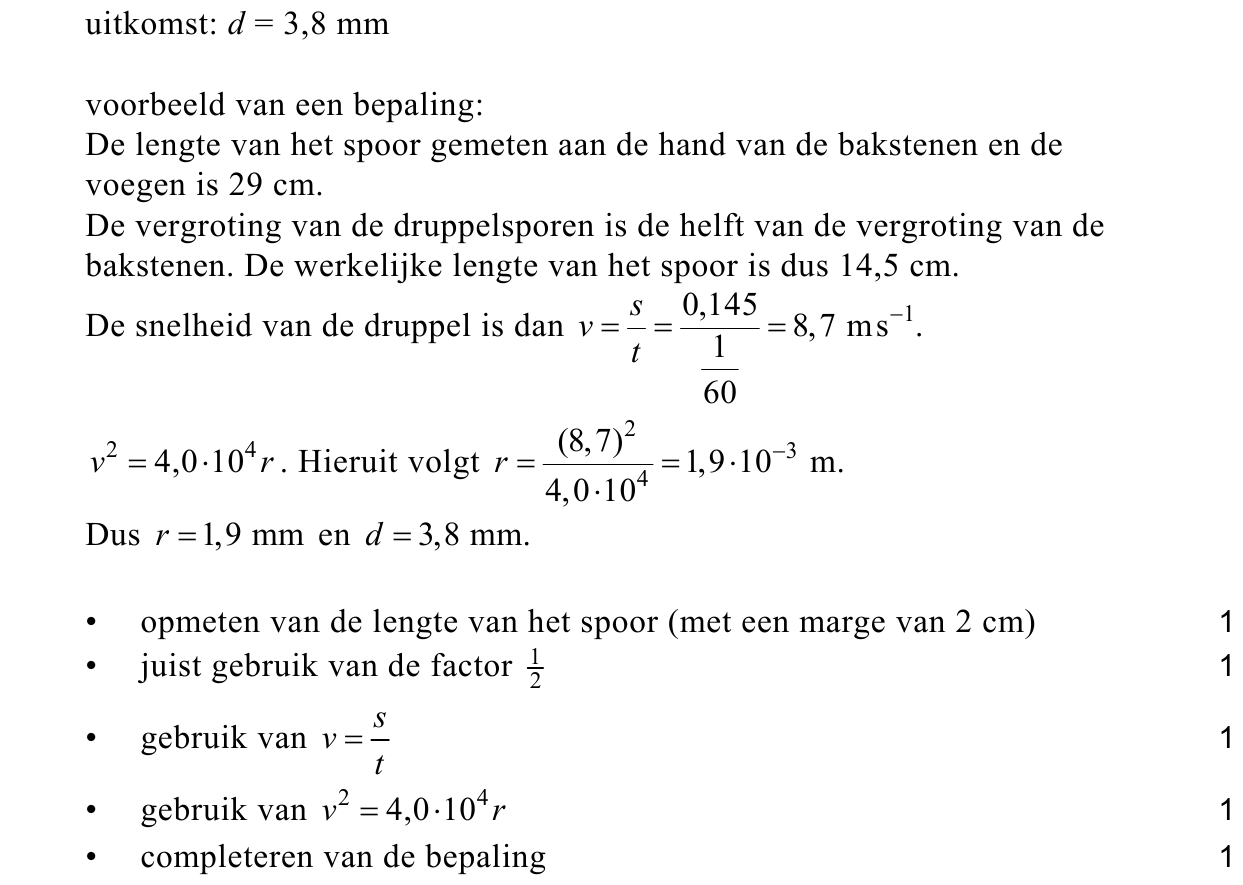

175pBepaal de diameter van deze druppel aan de hand van de lengte van het spoor
AB op de foto.
Tijdens het vallen verdampt er een klein deel van het water van een druppel.
Dit is zo weinig dat het geen invloed heeft op de valsnelheid van de druppel,
maar wel op zijn temperatuur.

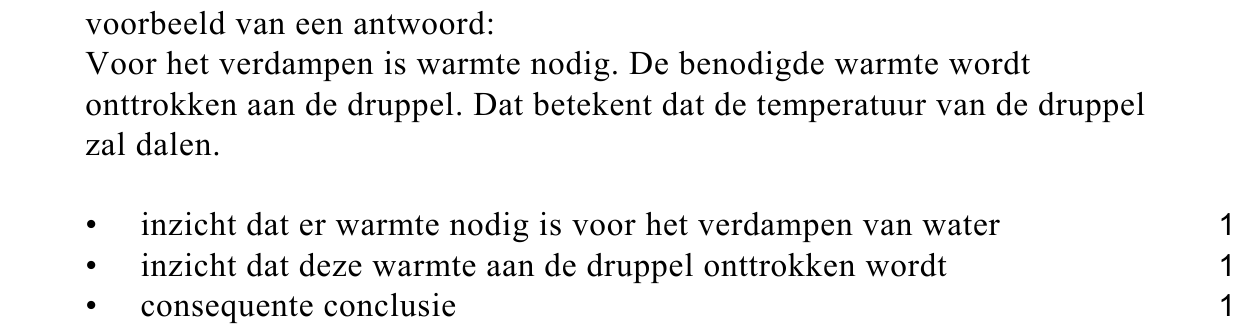

183pBeredeneer of de temperatuur van de druppel door het verdampen stijgt of daalt.
De snelheid van een druppel is in de laatste 100 m van de val constant. Dit is
een gevolg van de luchtwrijving. Door diezelfde luchtwrijving stijgt de
temperatuur van de druppel iets. Neem aan dat alle wrijvingswarmte van de
vallende druppel leidt tot deze temperatuurstijging.

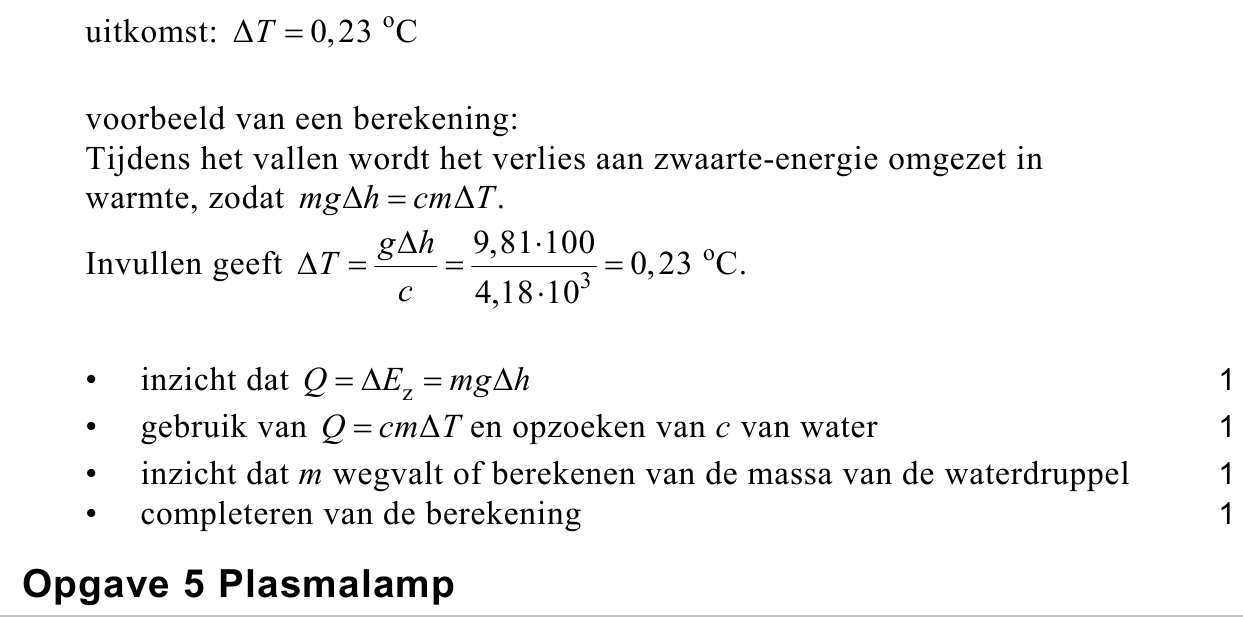

194pBereken de temperatuurstijging van een druppel in de laatste 100 m van de val
als gevolg van de luchtwrijving.
opgave 5Opgave 5 Plasmalamp

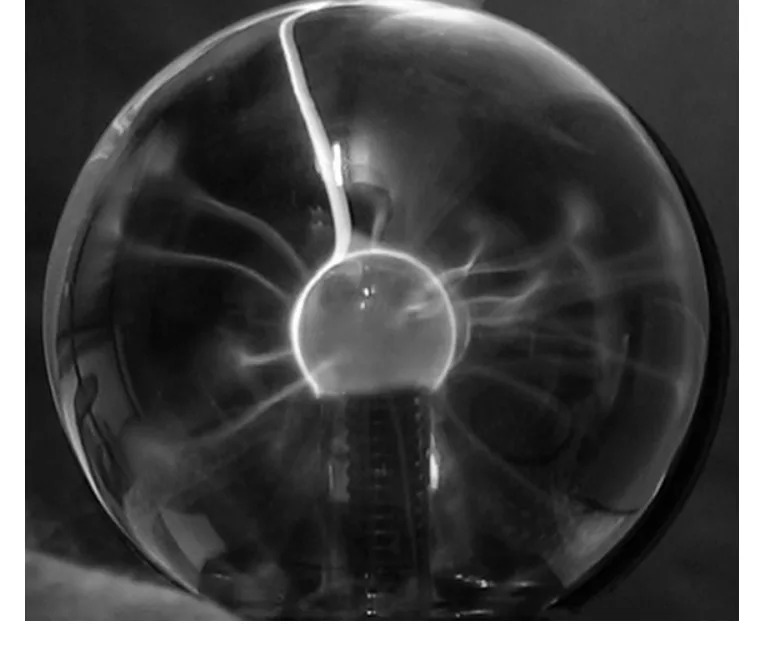

Hans heeft een plasmalamp. Deze bestaat uit een bolvormige metalen elektrode
in een glazen bol. Zie figuur 1.
figuur 1
De bol is gevuld met edelgas. Door de hoge spanning tussen de metalen
elektrode en de glazen bol ontstaan er bliksemachtige sporen.
In zo’n spoor is het gas geïoniseerd.
In figuur 2 zie je een schematische tekening van de glazen bol en de metalen
elektrode in het midden. Figuur 2 staat ook op de uitwerkbijlage.
figuur 2
Op een bepaald moment is de bolvormige elektrode negatief ten opzichte van de
glazen bol. Neem aan dat er geen ontladingen plaatsvinden.

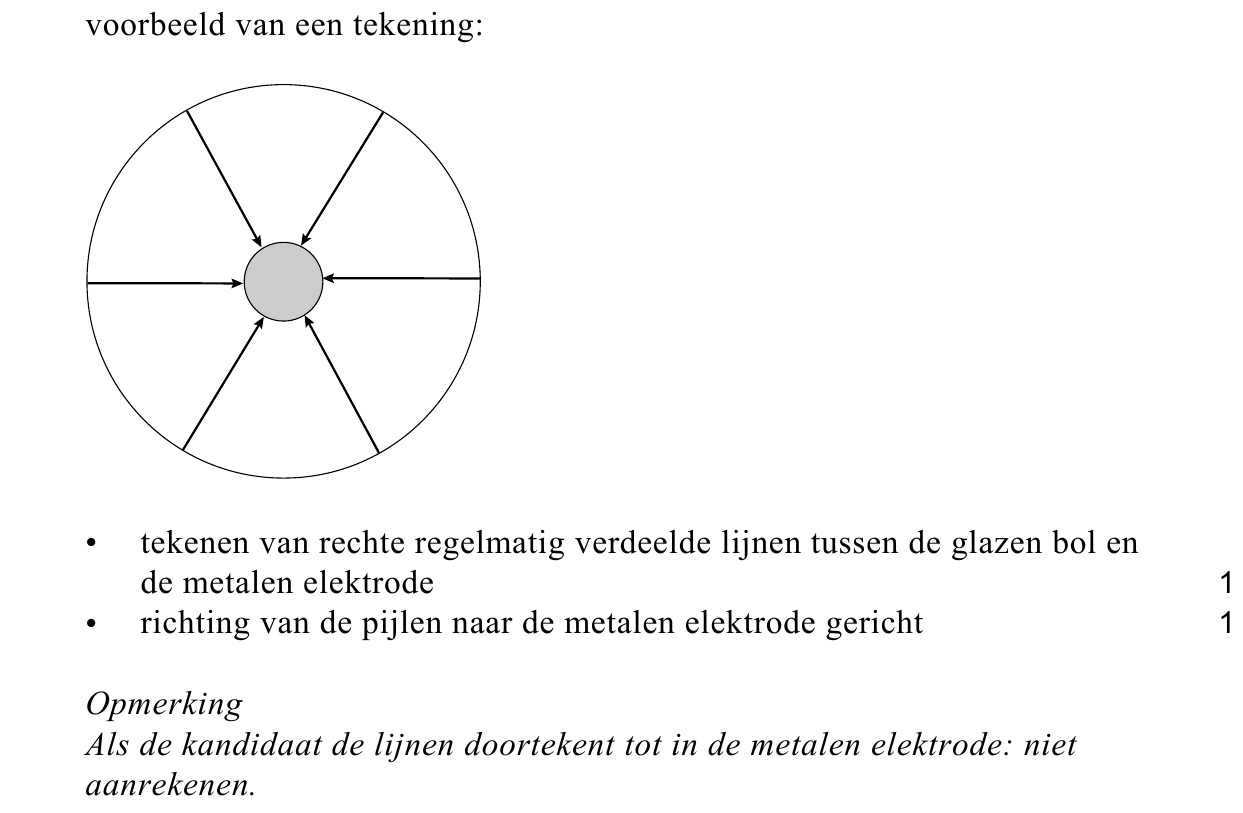

202puitwerkbijlageTeken in de figuur op de uitwerkbijlage het elektrisch veld in de bol.
Gebruik hiervoor minimaal zes elektrische veldlijnen.
Er staat een hoogfrequente wisselspanning op de metalen elektrode.

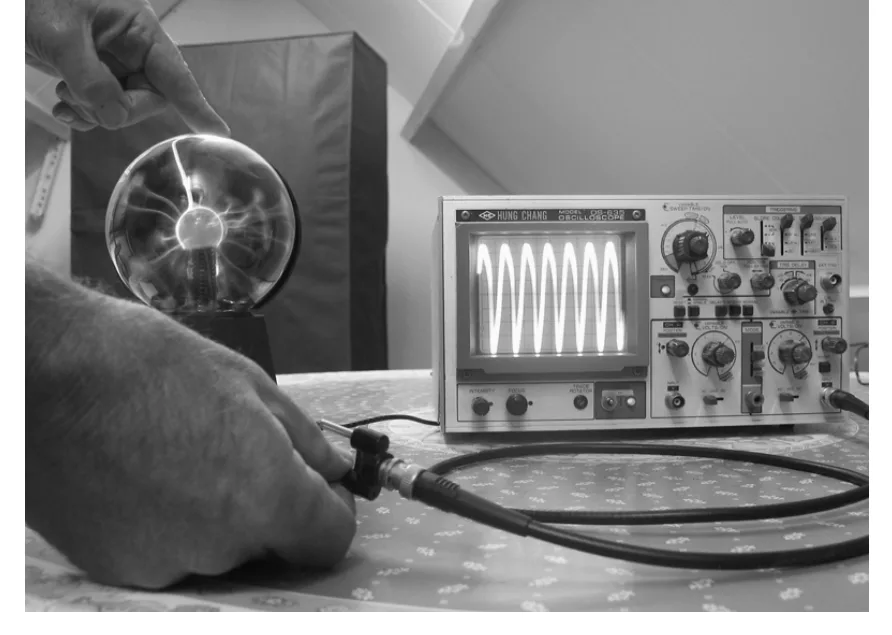

Met de opstelling van figuur 3 kan Hans de frequentie van die wisselspanning
bepalen.
Met zijn ene hand raakt hij de buitenkant van de glazen bol aan en met zijn
andere hand maakt hij contact met de ingang van een oscilloscoop.

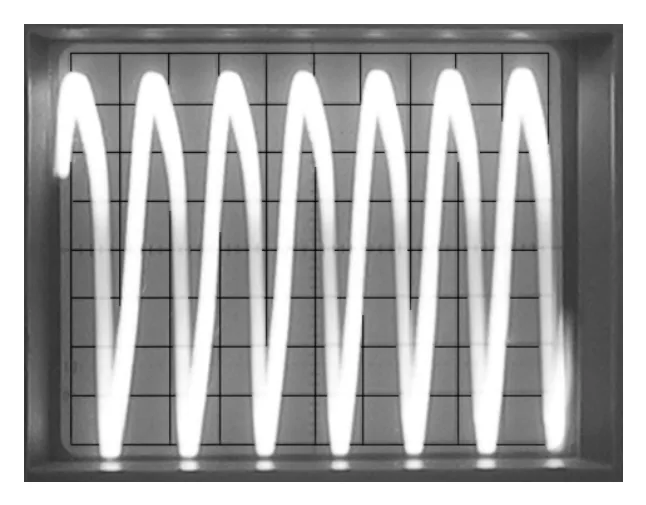

In figuur 4 is het oscilloscoopbeeld weergegeven. De tijdbasis van de
oscilloscoop staat ingesteld op 20 μ s per schaaldeel.

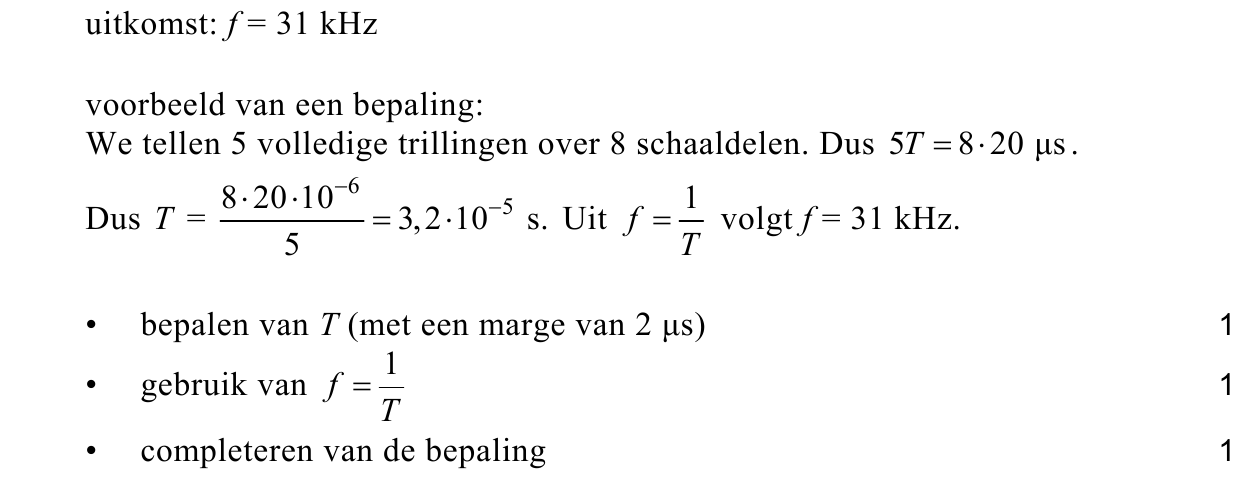

213pBepaal de frequentie van de wisselspanning.
Voor het vervolg van de metingen plakt Hans een stukje aluminiumfolie op de
buitenkant van de glazen bol.
Aan dit aluminiumfolie bevestigt hij een stukje koperdraad.
Zie figuur 5. Figuur 5 staat ook op de uitwerkbijlage.
De koperdraad wordt via een weerstand van 44 k Ω verbonden met de aarde.
Hans beschikt verder over een stroommeter en een spanningsmeter.
figuur 5
aardverbinding

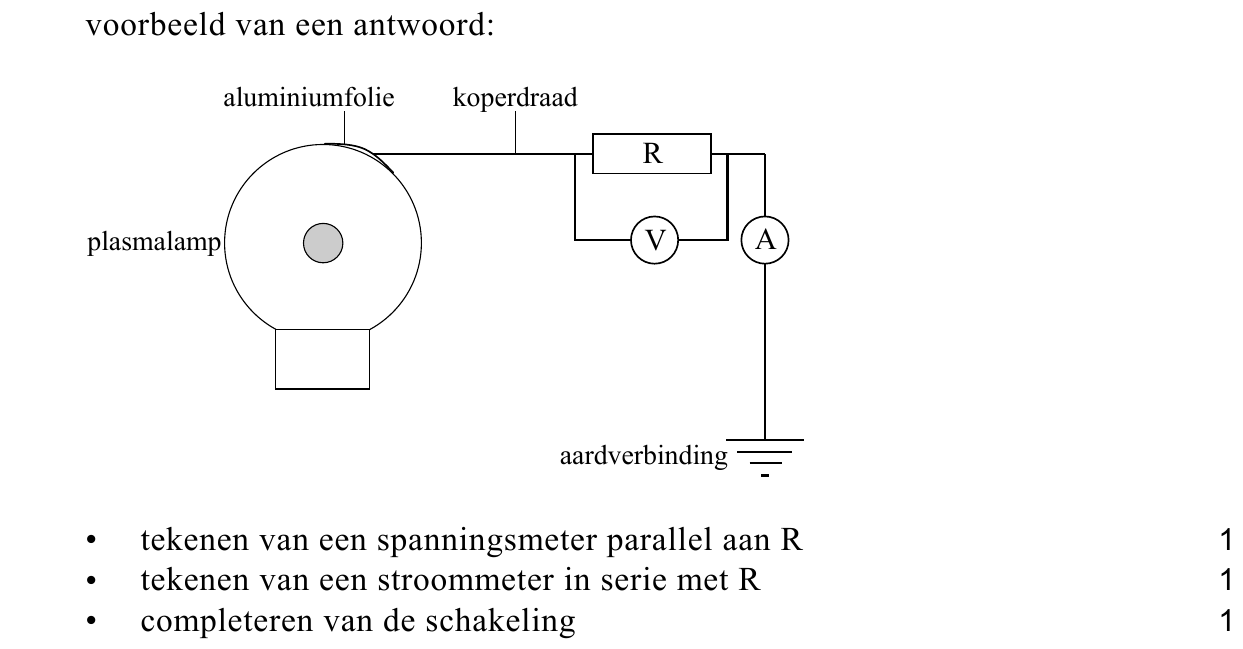

223puitwerkbijlageTeken in de figuur op de uitwerkbijlage een schakelschema dat geschikt is om
de stroom door en de spanning over de weerstand te meten.
Let op: de laatste vragen van dit examen staan op de volgende pagina.
Glas is een goede elektrische isolator. De stroom die gemeten wordt tussen het
aluminiumfolie en aarde kan dus niet veroorzaakt worden door elektronen die
door het glas gaan.

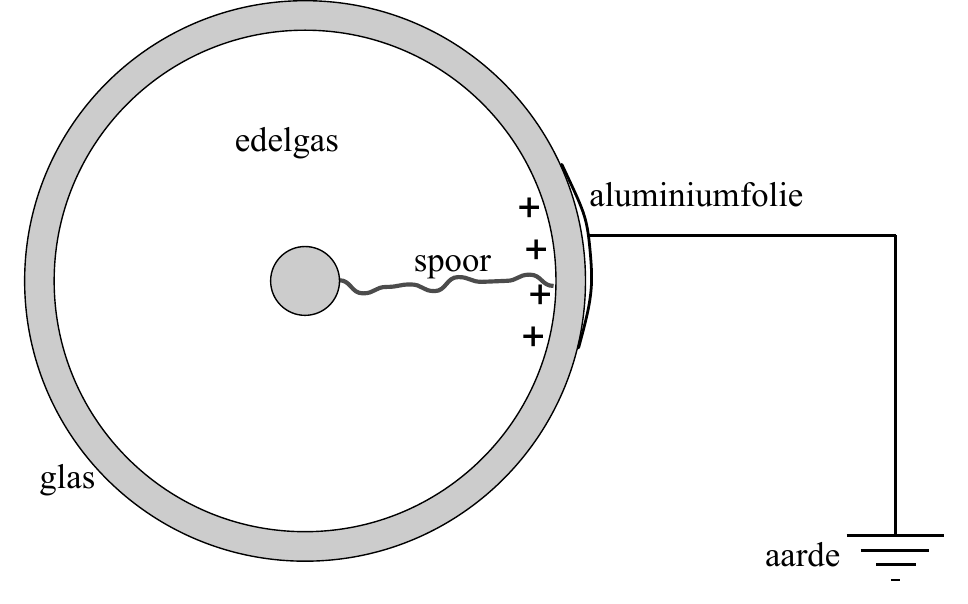

In figuur 6 is een spoor tussen de elektrode en de glazen bol getekend. Door de
ionisatie van gas langs dat spoor ontstaat er een geleidende verbinding tussen
de elektrode en de binnenkant van het glas. Zie figuur 6.
figuur 6
Op een bepaald moment ontstaat op het glas aan de binnenkant van de bol bij
het aluminiumfolie een positieve lading. Op datzelfde moment loopt tussen het
aluminiumfolie en aarde een stroom.

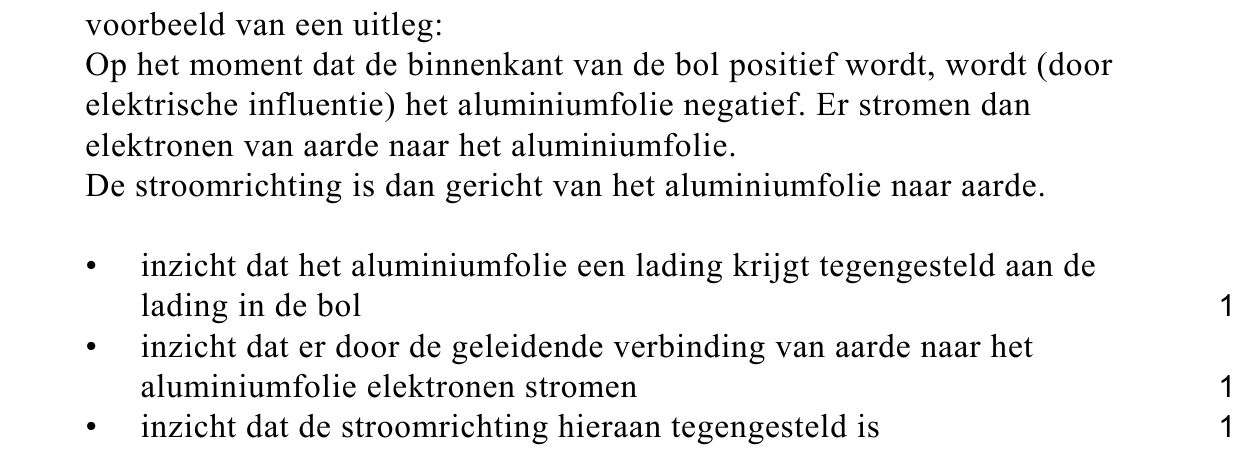

233pLeg uit of deze stroom van het aluminiumfolie naar aarde loopt of andersom.
In de bol bevindt zich onder andere heliumgas. Door het gas bewegen
elektronen die tegen heliumatomen kunnen botsen. Als de snelheid van een
elektron groot genoeg is, kan bij een botsing een heliumatoom geïoniseerd
worden.
De vrije weglengte is de gemiddelde afstand die een elektron aflegt tussen twee
opeenvolgende botsingen met atomen.

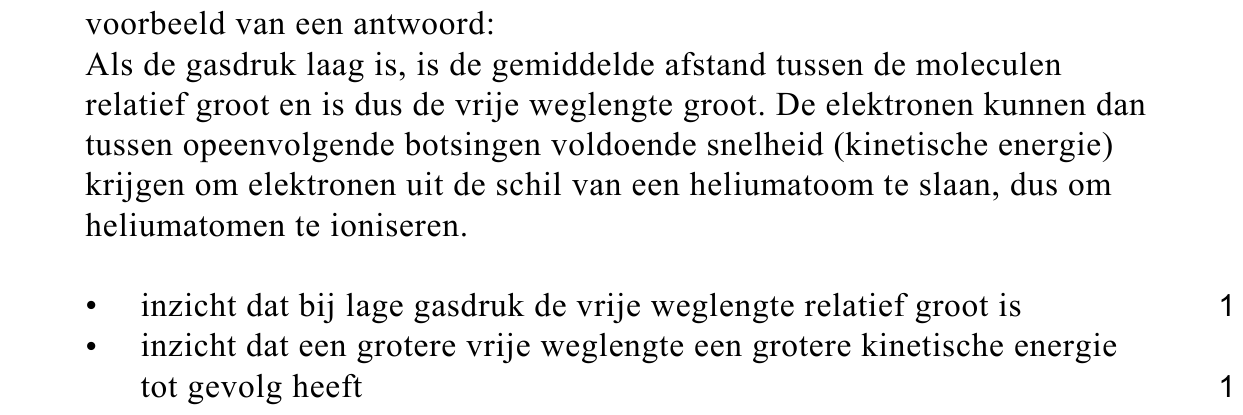

242pLeg met behulp van het begrip vrije weglengte uit dat de gasdruk laag moet zijn
om heliumatomen te kunnen ioniseren.
De gasdruk in de bol is 10% van de buitenluchtdruk.
In de bol bevindt zich 0,90 L gas met een temperatuur van 18 ºC .

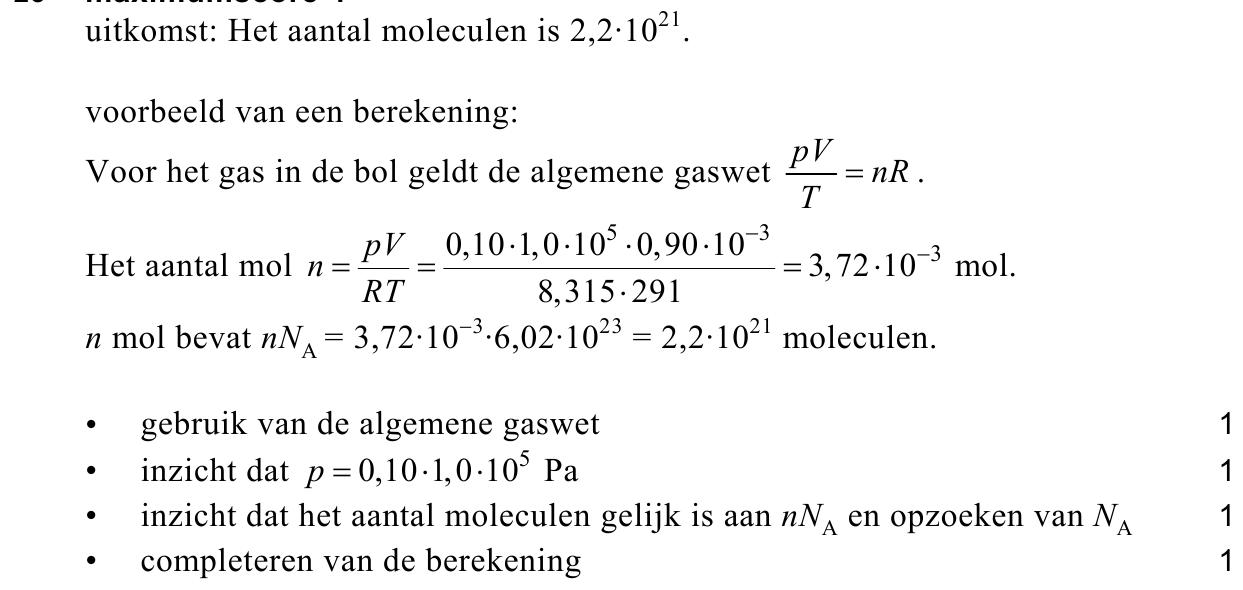

254pBereken het aantal moleculen gas dat zich in de bol bevindt.
